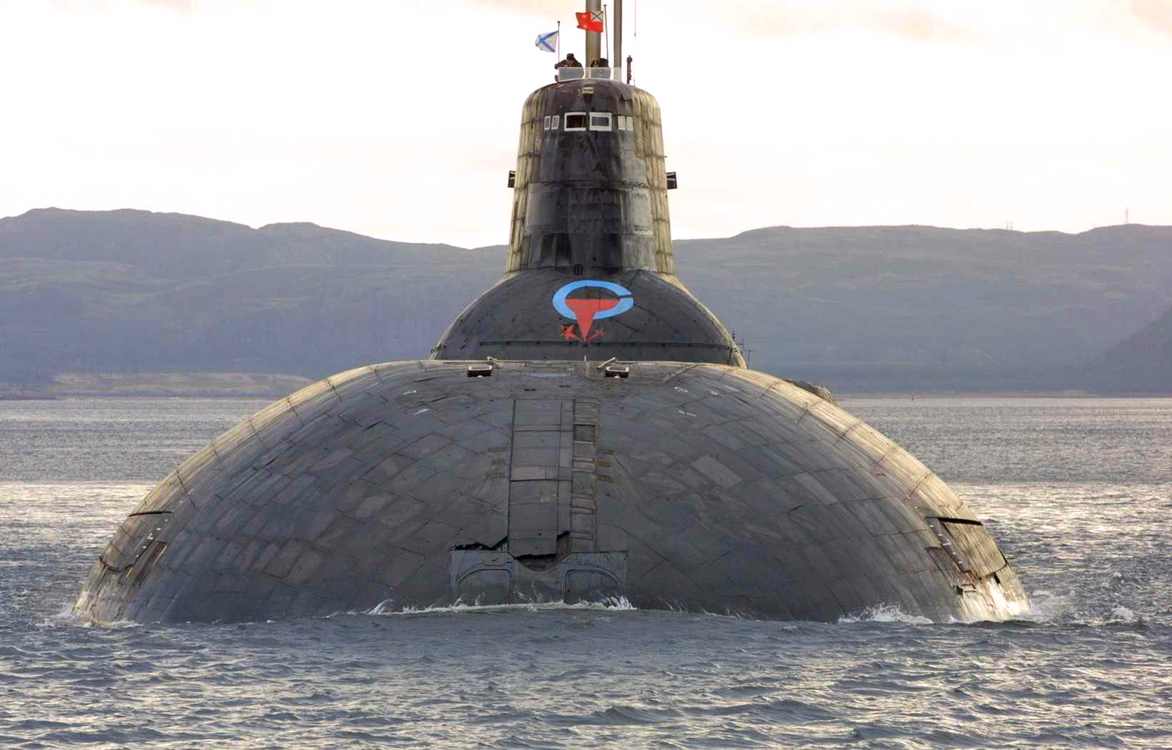

Подводные лодки проекта 941 «Акула»

08.08.2013 17:20
37 089
11
ТРПКСН проекта 941 «Акула» (SSBN «Typhoon» по классификации НАТО) — советские тяжёлые ракетные подводные крейсеры стратегического назначения. Разработаны в ЦКБМТ «Рубин» (Санкт-Петербург). Задание на разработку было выдано в декабре 1972 года. Атомные подводные лодки проекта 941 - самые большие в мире.


История создания

Тактико-техническое задание на проектирование было выдано в декабре 1972 года, главным конструктором проекта был назначен С. Н. Ковалёв. Новый тип подводных крейсеров позиционировался как ответ на строительство США ПЛАРБ типа «Огайо» (первые лодки обоих проектов были заложены практически одновременно в 1976 году). Размеры нового корабля обуславливались габаритами новых твердотопливных трёхступенчатых межконтинентальных баллистических ракет Р-39 (РСМ-52), которыми планировалось вооружить лодку. По сравнению с ракетами «Трайдент-I», которыми оснащались американские «Огайо», ракета Р-39 обладала лучшими характеристиками дальности полёта, забрасываемой массы и имела 10 блоков против 8 у «Трайдента». Однако, при этом Р-39 оказалась почти вдвое длиннее и втрое тяжелее американского аналога. Для размещения столь больших ракет стандартная схема компоновки РПКСН не подошла. 19 декабря 1973 года правительством было принято решение о начале работ по проектированию и строительству стратегических ракетоносцев нового поколения.



Первая лодка этого типа ТК-208 (что означает «тяжелый крейсер») была заложена на предприятии «Севмаш» в июне 1976 года, спуск на воду состоялся 23 сентября 1980 года. Перед спуском в носовой части ниже ватерлинии на борт подлодки было нанесено изображение акулы, позднее нашивки с акулой появились и на форме экипажа.. Несмотря на более поздний запуск проекта, головной крейсер вышел на морские испытания на месяц раньше американской «Огайо» (4 июля 1981 года). ТК-208 вступил в строй 12 декабря 1981 года. Всего с 1981 по 1989 год было спущено на воду и введено в строй 6 лодок типа «Акула». Планировавшийся седьмой корабль так и не был заложен; для него готовились корпусные конструкции.

23 сентября 1980 года на судостроительной верфи города Северодвинска, на гладь Белого моря была спущена первая советская подводная лодка класса «Акула». Когда корпус ее был еще в стапелях, на его носу, ниже ватерлинии, виднелась нарисованная оскалившаяся акула, которая обвивала трезубец. И хотя после спуска, когда лодка встала на воду, акула с трезубцем скрылась под водой и больше ее никто не видел, в народе крейсер уже окрестили «Акулой». Все последующие лодки этого класса продолжали именовать так же, а для их экипажей была введена особая нарукавная нашивка с изображением акулы. На Западе же лодке присвоили кодовое имя «Typhoon». Впоследствии Тайфуном эту лодку стали называть и у нас.



Строительство «9-этажных» подводных лодок обеспечивало заказами более 1000 предприятий Советского Союза. Только на «Севмаше» 1219 человек, участвовавших в создании этого уникального корабля, получили правительственные награды.

Впервые о создании серии «Акула» заявил Леонид Брежнев на XXVI съезде КПСС. Брежнев специально назвал «Акулу» «Тайфуном», чтобы ввести противников по холодной войне в заблуждение.

Для обеспечения перезарядки ракетами и торпедами в 1986 году был построен дизель-электрический транспорт-ракетовоз «Александр Брыкин» проекта 11570 с полным водоизмещением 16 000 т, он принимал на борт до 16 БРПЛ.

В 1987 году ТК-12 «Симбирск» осуществил длительный высокоширотный поход в Арктику с неоднократной заменой экипажей.

27 сентября 1991 года во время учебного пуска в Белом море на ТК-17 «Архангельск» в шахте взорвалась и сгорела учебная ракета. Взрывом была сорвана крышка шахты, а боевая часть ракеты — выброшена в море. Во время инцидента экипаж не пострадал; лодка была вынуждена встать на небольшой ремонт.

В 1998 году на Северном флоте прошли испытания, в ходе которых был произведён «одновременный» пуск 20 ракет Р-39.


Конструкция

Энергетическая установка выполнена в виде двух независимых эшелонов, расположенных в разных прочных корпусах. Реакторы оснащены системой автоматического гашения при потере электроснабжения и импульсной аппаратурой для контроля состояния реакторов. При проектировании в ТТЗ включался пункт о необходимости обеспечения безопасного радиуса, для этого были разработаны и проверены экспериментами в опытных отсеках методы расчёта динамической прочности сложных узлов корпуса (крепление модулей, всплывающих камер и контейнеров, межкорпусные связи).

Для постройки «Акул» на «Севмаше» был специально возведён новый цех № 55 — самый большой крытый эллинг в мире. Корабли обладают большим запасом плавучести — более 40 %. В погруженном состоянии ровно половина водоизмещения приходится на балластную воду, за что лодки получили на флоте неофициальное название «водовоз»., а в конкурирующем КБ «Малахит» — «победа техники над здравым смыслом». Одной из причин такого решения являлось требование к разработчикам обеспечить наименьшую осадку корабля для возможности использования существующих пирсов и ремонтных баз. Также, именно большой запас плавучести, вкупе с прочной рубкой, позволяет лодке проламывать лёд толщиной до 2,5 метров, что впервые позволило вести боевое дежурство в высоких широтах вплоть до северного полюса.


Корпус

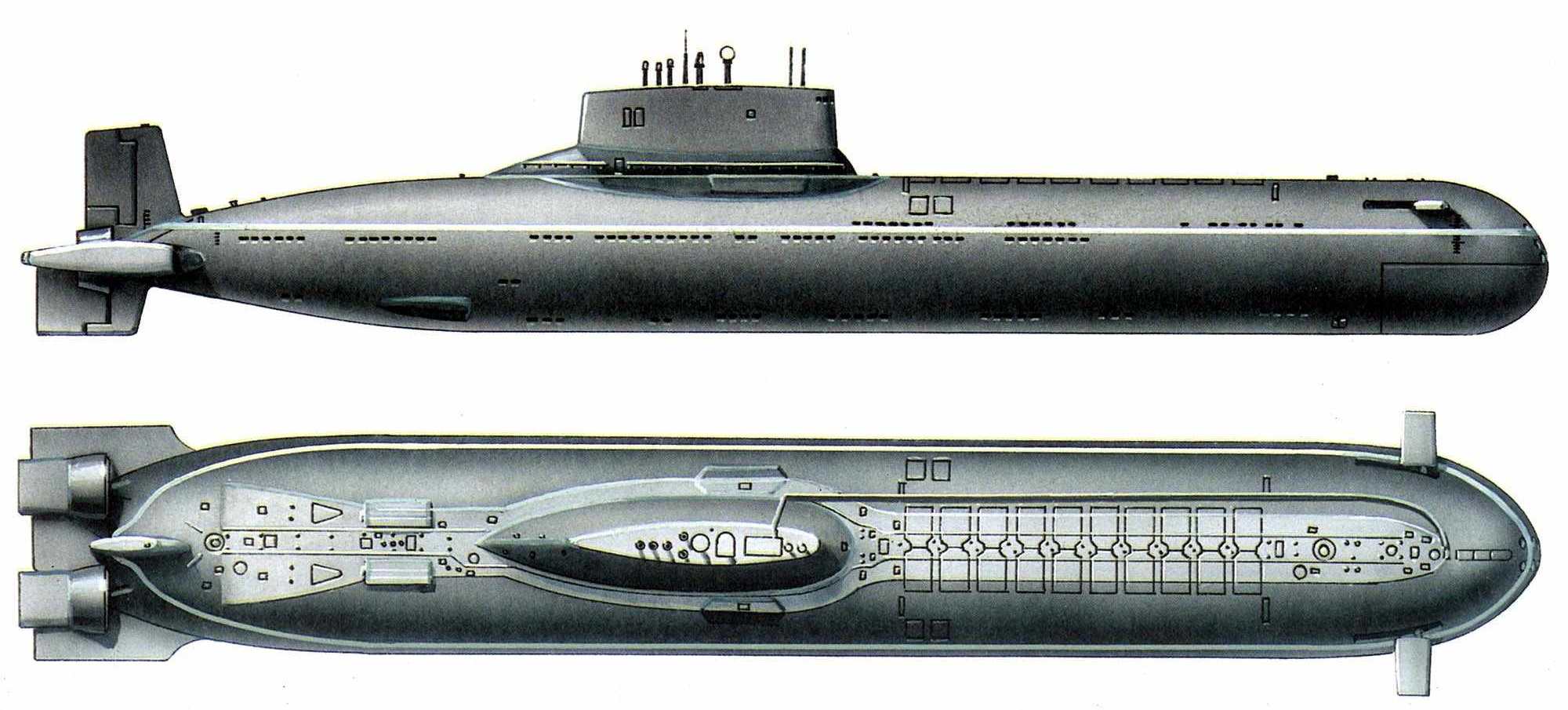

Особенностью конструкции лодки является наличие внутри лёгкого корпуса пяти обитаемых прочных корпусов. Два из них являются основными, имеют максимальный диаметр 10 м и расположены параллельно друг другу, по принципу катамарана. В передней части корабля, между главными прочными корпусами, расположены ракетные шахты, которые впервые были размещены впереди рубки. Кроме того, имеются три отдельных герметичных отсека: торпедный отсек, отсек модуля управления с центральным постом и кормовой механический отсек. Вынос и размещение трёх отсеков в пространство между основными корпусами позволило повысить пожаробезопасность и живучесть лодки. По мнению генерального конструктора С. Н. Ковалева.

«То, что произошло на «Курске» (проект 949А), на 941 проекте таких катастрофических последствий иметь не могло. На «Акуле» торпедный отсек выполнен в виде отдельного модуля. И взрыв торпеды не привел бы к разрушению нескольких носовых отсеков и гибели всего экипажа.»


Оба главных прочных корпуса соединены между собой тремя переходами через промежуточные прочные отсеки-капсулы: в носу, в центре и в корме. Общее число водонепроницаемых отсеков лодки — 19. Две всплывающие спасательные камеры, рассчитанные на весь экипаж, размещены у основания рубки под ограждением выдвижных устройств.

Прочные корпусы изготовлены из титановых сплавов, лёгкий — стальной, покрыт нерезонансным противолокационным и звукоизолирующим резиновым покрытием общим весом 800 т . По мнению американских специалистов, звукоизолирующими покрытиями снабжены и прочные корпуса лодки.

Корабль получил развитое крестообразное кормовое оперение с горизонтальными рулями, размещёнными непосредственно за винтами. Передние горизонтальные рули выполнены убирающимися.

Для того, чтобы лодки были способны нести дежурства в высоких широтах, ограждение рубки выполнено очень прочным, способным проламывать лёд толщиной 2-2,5 м (зимой толщина льда в Северном ледовитом океане варьирует от 1,2 до 2 м, а в некоторых местах достигает 2,5 м). Снизу поверхность льда покрыта наростами в виде сосулек или сталактитов значительных размеров. При всплытии подводный крейсер, убрав носовые рули, медленно прижимается к ледяному потолку специально приспособленным для этого носом и рубкой, после чего резко продуваются цистерны главного балласта.


Силовая установка

Главная ядерная энергетическая установка спроектирована по блочному принципу и включает в себя два водо-водяных реактора на тепловых нейтронах ОК-650 с тепловой мощностью по 190 МВт и мощностью на валу — 2×50 000 л. с., а также две паротурбинные установки, расположенные по одной в обоих прочных корпусах, что значительно повышает живучесть лодки. Применение двухкаскадной системы резинокордной пневматической амортизации и блочной компоновки механизмов и оборудования позволило значительно улучшить виброизоляцию агрегатов и, тем самым, снизить шумность лодки.

В качестве движителей используются два низкооборотных малошумных семилопастных гребных винта фиксированного шага. Для уменьшения уровня шума винты установлены в кольцевых обтекателях (фенестронах).

На лодке имеются резервные средства движения — два электродвигателя постоянного тока по 190 кВт. Для маневрирования в стеснённых условиях имеется подруливающее устройство в виде двух откидных колонок с электродвигателями по 750 кВт и поворотными гребными винтами. Подруливающие устройства размещены в носовой и кормовой частях корабля.


Обитаемость

Экипаж размещён в условиях повышенной комфортности. На лодке имеются салон для отдыха, спортзал, плавательный бассейн размером 4×2 м и глубиной 2 м, заполняемый пресной или солёной забортной водой с возможностью подогрева, солярий, обшитая дубовыми досками сауна, «живой уголок». Рядовой состав размещается в маломестных кубриках, командный состав — в двух- и четырёхместных каютах с умывальниками, телевизорами и системой кондиционирования. Есть две кают-компании: одна — для офицеров, другая — для мичманов и матросов. Моряки называют «Акулу» «плавучим „Хилтоном"».


Вооружение

Основное вооружение — ракетный комплекс Д-19 с 20-ю трёхступенчатыми твердотопливными баллистическими ракетами Р-39 «Вариант». Эти ракеты обладают наибольшей стартовой массой (вместе с пусковым контейнером — 90 т) и длиной (17,1 м) из принятых на вооружение БРПЛ. Боевая дальность ракет — 8300 км, боевая часть — разделяющаяся: 10 боеголовок с индивидуальным наведением по 100 килотонн в тротиловом эквиваленте каждая. Из-за больших габаритов Р-39 лодки проекта «Акула» были единственными носителями этих ракет. Конструкция ракетного комплекса Д-19 испытывались на специально переоборудованной по проекту 619 дизельной субмарине К-153, но на ней смогли разместить только одну шахту для Р-39 и ограничились семью запусками бросковых макетов. Старт всего боекомплекта ракет «Акулы» может быть осуществлён одним залпом с малым интервалом между стартом отдельных ракет. Запуск возможен как из надводного, так и из подводного положений на глубинах до 55 м и без ограничений по погодным условиям. Благодаря амортизационно ракетно-стартовой системе АРСС старт ракеты осуществляется из сухой шахты с помощью порохового аккумулятора давления, что позволяет уменьшить интервал между запусками и уровень предстартового шума. Одна из особенностей комплекса — с помощью АРСС ракеты подвешиваются у горловины шахты. При проектировании предусматривалось размещение боекомплекта из 24 ракет, но, по решению главнокомандующего ВМФ СССР адмирала С. Г. Горшкова, их число было сокращено до 20.

В 1986 году было принято постановление правительства о разработке усовершенствованного варианта ракеты — Р-39УТТХ «Барк». В новой модификации планировалось увеличение дальности стрельбы до 10 000 км и реализация системы прохождения через лёд. Перевооружение ракетоносцев планировалось проводить до 2003 года — срока истечения гарантийного ресурса произведённых ракет Р-39. В 1998 году после третьего неудачного пуска Министерство обороны решило прекратить работы над готовым на 73 % комплексом. Разработать другую твердотопливную БРПЛ «Булава» поручили Московскому институту теплотехники, разработчику «сухопутной» МБР «Тополь-М».

Кроме стратегического вооружения, на лодке установлено 6 торпедных аппаратов калибра 533 мм, предназначенных для стрельбы торпедами и ракето-торпедами, а также для постановки минных заграждений.

Противовоздушная оборона обеспечивается восемью комплектами ПЗРК «Игла-1».

Ракетоносцы проекта «Акула» оснащаются следующим радиоэлектронным вооружением:

  • боевая информационно-управляющая система «Омнибус»;
  • аналоговый гидроакустический комплекс «Скат-КС» (на ТК-208 в процессе среднего ремонта установлен цифровой «Скат-3»);
  • гидроакустическая станция миноискания МГ-519 «Арфа»;
  • эхоледомер МГ-518 «Север»;
  • радиолокационный комплекс МРКП-58 «Буран»;
  • навигационный комплекс «Симфония»;
  • комплекс радиосвязи «Молния-Л1» с системой спутниковой связи «Цунами»;
  • телевизионный комплекс МТК-100;
  • две всплывающие антенны буйкового типа, позволяющие принимать радиосообщения, целеуказания и сигналы спутниковой навигации при нахождении на глубине до 150 м и подо льдами.


Условия экипажа

На «Тайфуне» экипажу были обеспечены не просто хорошие, а немыслимо хорошие для подводных лодок бытовые условия. Такое, пожалуй, можно было бы ожидать от «Наутилуса», но никак не от настоящей лодки. За небывалый комфорт «Тайфун» прозвали «плавучей гостиницей». При проектировании «Тайфуна», по всей видимости, особенно не стремились к экономии веса и габаритов, и команда была размещена в обшитых пластиком под дерево 2-, 4- и 6-местных каютах, с письменными столиками, книжными полками, шкафчиками для одежды, умывальниками и телевизорами.

Был на «Тайфуне» и специальный комплекс для отдыха: спортивный зал со шведской стенкой, перекладиной, боксерской грушей, вело– и гребными тренажерами, беговыми дорожками. (Правда, кое-что из этого – чисто по-советски – не работало уже с самого начала.) Есть на нем и четыре душевые, а также целых девять гальюнов, что тоже весьма существенно. Обшитая дубовыми досками сауна, вообще говоря, была рассчитана на пять человек, но если постараться, то в ней могло разместиться и десять. А еще был на лодке небольшой бассейн: 4 метра в длину, два в ширину и два в глубину.


Сравнительная оценка

У ВМС США находится на вооружении только одна серия стратегических лодок — «Огайо», относящаяся к третьему поколению (построено 18, из них 4 впоследствии переоборудованы под крылатые ракеты «Томагавк»). Первые АПЛ этой серии вступали в строй одновременно с «Акулами». За счёт заложенной в «Огайо» возможности последовательной модернизации (в том числе и шахтами с запасом места и со сменными стаканами) на них используется один тип баллистических ракет — Trident II D-5 вместо первоначальных Trident I С-4. По количеству ракет и числу РГЧ «Огайо» превосходят и советские «Акулы», и российские «Бореи».

Следует отметить, что «Огайо», в отличие от российских подводных лодок, предназначены для боевых дежурств в открытом океане в сравнительно тёплых широтах, тогда как российские субмарины часто дежурят в Арктике, находясь при этом на относительном мелководье шельфа и вдобавок под слоем льда, что оказывает существенное влияние на конструкцию лодок. В частности, для «Акул» забортная температура выше +10 °C может послужить причиной существенных механических проблем. У подводников ВМС США плавание на мелководье под льдами Арктики считается очень рискованным.

Предшественники «Акул» — подводные лодки проектов 667А, 670, 675 и их модификации, из-за повышенной шумности были прозваны американскими военными «ревущими коровами», районы их боевых дежурств находились у берегов США — в зоне действия мощных противолодочных сое­динений, к тому же им приходилось преодолевать противолодоч­ный рубеж НАТО между Гренландией, Исландией и Великобританией.

В СССР и России основную часть ядерной триады составляют наземные РВСН.

После принятия в боевой состав ВМФ СССР подводных лодок стратегического назначения типа «Акула» США согласились с подписанием предложенного им договора ОСВ-2, также США выделили средства по программе «Совместного уменьшения угрозы» на утилизацию половины «Акул» с одновременным продлением срока службы их американских «ровесниц» до 2023—2026 годов.

3—4 декабря 1997 года в Баренцевом море при утилизации ракет по договору СНВ-1 методом отстрела с борта АПЛ «Акула» произошёл инцидент: в то время, как с борта российского судна за отстрелом наблюдала делегация США, многоцелевая АПЛ типа «Лос-Анджелес» совершала манёвры около АПЛ «Акула», приближаясь на расстояние до 4 км. Лодка ВМС США покинула район стрельб после предупредительного подрыва двух глубинных бомб.


Основные характеристики
Тип корабляТРПКСН
Обозначение проекта941 «Акула»
Разработчик проектаЦКБМТ «Рубин»
Главный конструкторС. Н. Ковалёв
Классификация НАТОSSBN «Typhoon»
Скорость (надводная)12 узлов
Скорость (подводная)25 узлов
(46,3 км/ч)
Рабочая глубина погружения400 м
Предельная глубина погружения500 м
Автономность плавания180 суток (6 месяцев)
Экипаж160 человек
(в т.ч. 52 офицера)
Размеры
Водоизмещениенадводное23 200 т
Водоизмещение подводное48 000 т
Длина наибольшая (по КВЛ)172,8 м
Ширина корпуса наиб.23,3 м
Средняя осадка (по КВЛ)11,2 м
Силовая установка
  • 2 водо-водяных ядерных реактора ОК-650ВВ по 190 МВт каждый.
  • 2 турбины по 45000 - 50000 л.с. каждая
  • 2 гребных вала с 7-лопастными винтами диаметром 5,55 м
  • 4 паротурбинных АЭУ по 3,2МВт
  • Резервные:
    • 2 дизельгенератора АСДГ-800 (кВт)
    • Свинцово-кислотная АБ, изделие 144
Вооружение
Торпедно-
минное вооружение
6 ТА калибра 533 мм;
22 торпеды 53-65К, СЭТ-65, САЭТ-60М,УСЭТ-80 или ракето-торпеды«Водопад»
Ракетное вооружение20 БРПЛ Р-39 (РСМ-52)
ПВО8 ПЗРК «Игла»
