Зенитный комплекс средней дальности Бук-2М
Хорошо известно, что при современных военных конфликтах один из главных ударов наносится по средствам противовоздушной обороны авиацией нападающей стороны.
На сегодня противостояние авиации и средств противовоздушной обороны является основным фактором, определяющим дальнейшее развитие военного конфликта.
В условиях воздушного нападения противника задача зенитно-ракетных комплексов - уничтожить ударную группу авиации и беспилотные летательные аппараты, атакующие с малых и больших высот.
С целью выполнения данных задач в условиях постоянного радиоэлектронного противодействия, отечественные разработчики разработали и запустили в производство новейший зенитный комплекс оперативного назначения «Бук-2М», имеющий на вооружение управляемые ракеты 9М317. На экспорт комплекс идет под названием «Бук-М2Э».
Обладающий высокой мобильностью, обеспеченный многоканальным оборудованием с широкими боевыми возможностями, зенитный РК «Бук-2М» предназначается для уничтожения:
- самолётов стратегической и тактической авиации;
- вертолетов;
- авиационных, крылатых, тактических, баллистических ракет;
- беспилотных летательных аппаратов;
- авиабомб.
Также комплекс способен производить обстрел:
ЗРК «Бук-2М» может функционировать и выполнять поставленные задачи как самостоятельно, так и в составе группы войск противоздушной обороны. Управление осуществляется АСУ «Поляна-Д4М1» зенитно-ракетной бригады при смешанной группировке или с использованием иной АСУ, имеющей сопряжение по протоколам обмена с комплексом.
Командный пункт «Бук-2М» обладает возможностью обрабатывать поступающую информацию об обстановке по 50-ти воздушным объектам. Обработка происходит или в имеющийся СОЦ, или СОЦ вышестоящего командного пункта. Также командный пункт комплекса «Бук-2М» после обработки информации производит назначение целей для РПН и СОУ.
Время реакции «Бук-2М» около 11 секунд.

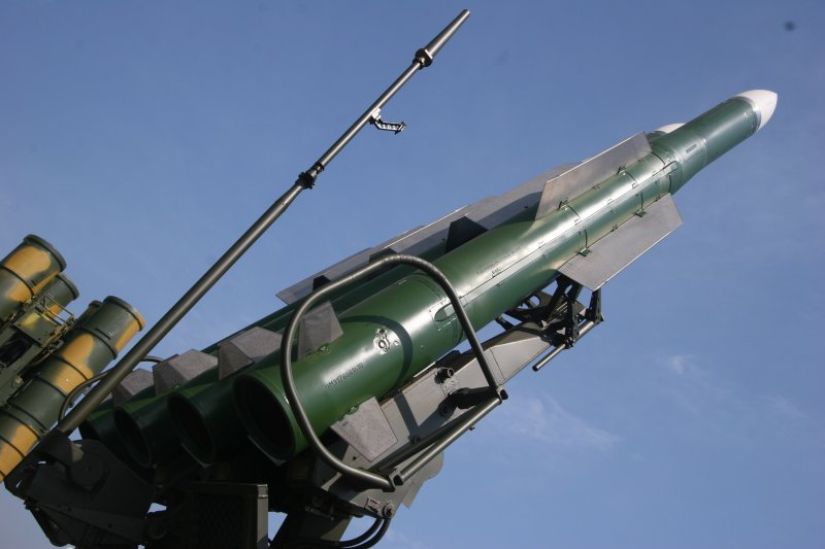

Управляемая ракета 9М317 зенитного комплекса «Бук-2М» использует инерциальный метод с радиоэлектронной коррекцией наведения, на участке выхода на цель включается собственная система самонаведения.
Комплекс выполнен для всепогодного применения. Температурный диапазон -50-+50 градусов Цельсия, при влажности воздуха до 98 процентов.
Боевые отсеки имеют отопительную и кондиционерную систему. Комплекс может быть установлен на колесное или гусеничное шасси с высокой проходимостью.
Полная структура ЗРК «Бук-2М»:
боевые средства:
- управляемые ракеты 9М317;
- СОУ 9А317 и 9А318;
- ПЗУ 9А316 и 9А320;
системы управления:
- командный пункт 9С510;
- РЛС обнаружения 9С18М1-3;
- «РПН» - РЛС наведения и подсвета 9С36.
В ЗРК «Бук-2М» 9К317 возможно применение двух типов огневых секций:
Устанавливаемое шасси:

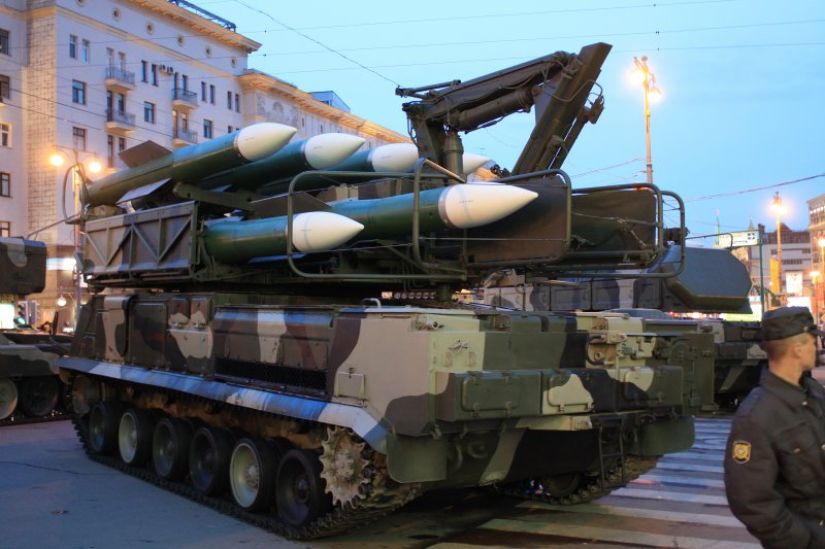

- СОУ установлена на гусеничном шасси ГМ-569;
- ПЗУ - на гусеничном шасси ГМ-577;
- КП - на гусеничном шасси ГМ-579 или автопоезд 9001 на колесном шасси;
- РЛС обнаружения - на гусеничном шасси ГМ-567М;
- РПН - на гусеничном шасси или автопоезд 9001 на колесном шасси;
Серийным производством уникального зенитно-ракетного комплекса средней дальности «Бук-2М» и его экспортного варианта «Бук-2М» занимается Ульяновский механический завод.
На заводе был проведен целый комплекс работ по реорганизации техпроцессов и переоснащению оборудования на более современное. Введен в строй цех по производству антенных систем. Создан свой центр переподготовки и подготовки специалистов, для обучения своих и зарубежных специалистов для проведения ТОиЭ производимых комплексов.
На сегодня противостояние авиации и средств противовоздушной обороны является основным фактором, определяющим дальнейшее развитие военного конфликта.
В условиях воздушного нападения противника задача зенитно-ракетных комплексов - уничтожить ударную группу авиации и беспилотные летательные аппараты, атакующие с малых и больших высот.
С целью выполнения данных задач в условиях постоянного радиоэлектронного противодействия, отечественные разработчики разработали и запустили в производство новейший зенитный комплекс оперативного назначения «Бук-2М», имеющий на вооружение управляемые ракеты 9М317. На экспорт комплекс идет под названием «Бук-М2Э».
Обладающий высокой мобильностью, обеспеченный многоканальным оборудованием с широкими боевыми возможностями, зенитный РК «Бук-2М» предназначается для уничтожения:
- самолётов стратегической и тактической авиации;
- вертолетов;
- авиационных, крылатых, тактических, баллистических ракет;
- беспилотных летательных аппаратов;
- авиабомб.
Также комплекс способен производить обстрел:
- наземных и надводных радиолокационноконтрастных объектов;
ЗРК «Бук-2М» может функционировать и выполнять поставленные задачи как самостоятельно, так и в составе группы войск противоздушной обороны. Управление осуществляется АСУ «Поляна-Д4М1» зенитно-ракетной бригады при смешанной группировке или с использованием иной АСУ, имеющей сопряжение по протоколам обмена с комплексом.
Командный пункт «Бук-2М» обладает возможностью обрабатывать поступающую информацию об обстановке по 50-ти воздушным объектам. Обработка происходит или в имеющийся СОЦ, или СОЦ вышестоящего командного пункта. Также командный пункт комплекса «Бук-2М» после обработки информации производит назначение целей для РПН и СОУ.
Полностью укомплектованный комплекс «Бук-2М» способен уничтожить одновременно 24 воздушные цели.
Зона действия комплекса:
- 3-40 километров по дальности при скорости целей около 850 м/с;
- 45 километров по дальности при скорости целей около 300 м/с;
- высота поражения - 15-25000 метров;
- поражение ракет на дальности до 20 километров;
- поражение авиабомб и авиаракет на высоте 100-20000 метров;
- вероятность поражения вертолетов и самолетов противника до 0.95;
- вероятность поражения тактических ракет до 0.7;
- вероятность поражения крылатых ракет до 0.8;
- вероятность поражения вертолетов в режиме висения до 0.4.
Зона действия комплекса:
- 3-40 километров по дальности при скорости целей около 850 м/с;
- 45 километров по дальности при скорости целей около 300 м/с;
- высота поражения - 15-25000 метров;
- поражение ракет на дальности до 20 километров;
- поражение авиабомб и авиаракет на высоте 100-20000 метров;
- вероятность поражения вертолетов и самолетов противника до 0.95;
- вероятность поражения тактических ракет до 0.7;
- вероятность поражения крылатых ракет до 0.8;
- вероятность поражения вертолетов в режиме висения до 0.4.
Время реакции «Бук-2М» около 11 секунд.
Управляемая ракета 9М317 зенитного комплекса «Бук-2М» использует инерциальный метод с радиоэлектронной коррекцией наведения, на участке выхода на цель включается собственная система самонаведения.
Комплекс выполнен для всепогодного применения. Температурный диапазон -50-+50 градусов Цельсия, при влажности воздуха до 98 процентов.
Боевые отсеки имеют отопительную и кондиционерную систему. Комплекс может быть установлен на колесное или гусеничное шасси с высокой проходимостью.
Полная структура ЗРК «Бук-2М»:
боевые средства:
- управляемые ракеты 9М317;
- СОУ 9А317 и 9А318;
- ПЗУ 9А316 и 9А320;
системы управления:
- командный пункт 9С510;
- РЛС обнаружения 9С18М1-3;
- «РПН» - РЛС наведения и подсвета 9С36.
В ЗРК «Бук-2М» 9К317 возможно применение двух типов огневых секций:
- четыре секции на 1 ПЗУ и 1 СОУ с возможностью одновременного поражения 4-х целей с рельефностью местности 2 метра;
- две секции на 2 ПЗУ и 1 РПН с возможностью одновременного поражения 4-х целей с рельефностью местности 20 метров;
- две секции на 2 ПЗУ и 1 РПН с возможностью одновременного поражения 4-х целей с рельефностью местности 20 метров;
Устанавливаемое шасси:
- СОУ установлена на гусеничном шасси ГМ-569;
- ПЗУ - на гусеничном шасси ГМ-577;
- КП - на гусеничном шасси ГМ-579 или автопоезд 9001 на колесном шасси;
- РЛС обнаружения - на гусеничном шасси ГМ-567М;
- РПН - на гусеничном шасси или автопоезд 9001 на колесном шасси;
Серийным производством уникального зенитно-ракетного комплекса средней дальности «Бук-2М» и его экспортного варианта «Бук-2М» занимается Ульяновский механический завод.
На заводе был проведен целый комплекс работ по реорганизации техпроцессов и переоснащению оборудования на более современное. Введен в строй цех по производству антенных систем. Создан свой центр переподготовки и подготовки специалистов, для обучения своих и зарубежных специалистов для проведения ТОиЭ производимых комплексов.
