Береговой мобильный артиллерийский комплекс А-222 «Берег»
Артсистема береговой обороны «Берег» предназначена для уничтожения надводных кораблей малого и среднего водоизмещения со скоростными характеристиками до ста узлов, с радиусом обнаружения до 35 километров и дальностью действия до 22 километров. Также возможно применение данной артсистемы для уничтожения наземных объектов. Достоинства артиллерийской системы – крупный калибр, высокая универсальность, как по целям, так и по используемым боеприпасам, выбор режима работы, высокая общая скорострельность. Артсистемы с аналогичными характеристиками больше никто в мире не производил.
В Советском союзе для охраны побережья, кроме ракетных противокорабельных комплексов использовали и артиллерийские комплексы. Как и ПКРК, арткомплексы были мобильного и стационарного исполнения. 130 мм мобильный комплекс СМ-4, к концу 70 годов морально устарел – низкие характеристики мобильности, устаревшая аппаратура систем управления, делали его малопригодным для выполнения современных задач по обороне Советского побережья. В 1976 году начинаются работы по созданию новейшего 130 мм мобильного комплекса А-222 под названием «Берег». Основной разработчик центральное конструкторское бюро «Титан», производитель ПО «Баррикады».
В Советском союзе для охраны побережья, кроме ракетных противокорабельных комплексов использовали и артиллерийские комплексы. Как и ПКРК, арткомплексы были мобильного и стационарного исполнения. 130 мм мобильный комплекс СМ-4, к концу 70 годов морально устарел – низкие характеристики мобильности, устаревшая аппаратура систем управления, делали его малопригодным для выполнения современных задач по обороне Советского побережья. В 1976 году начинаются работы по созданию новейшего 130 мм мобильного комплекса А-222 под названием «Берег». Основной разработчик центральное конструкторское бюро «Титан», производитель ПО «Баррикады».
В качестве базы артиллерийской части нового комплекса взяли корабельную артустановку АК-130 она же «ЗИФ-94», и использовали некоторые элементы от 152 мм гаубицы самоходного типа 2С-19 «Мста» - в частности, использовали элементы качающейся части. Ствол нового мобильного арткомплекса получил увеличенный дульный тормоз и расположенный по центру ствола эжектор. Скорострельность орудия А-222«Берег» упала по сравнению с корабельным стационарным аналогом АК-130 почти в 4-е раза.
К 1980 году технический проект нового самоходного берегового 130 мм комплекса А-222 «Берег» был полностью готов. Его передают основному производителю проектов ЦКБ «Титан» - производственному объединению «Баррикады». Но проект сразу в производство не пошел – сказалась загруженность предприятия производством ракетных комплексов. Первая опытная модель 130 мм арткомплекса была создана в 1988 году. До 1992 года на феодосийском полигоне проходили испытания А-222 «Берег». На госиспытаниях самоходный арткомплекс показал себя во свей красе – была уничтожена установленная цель на глазах военных представителей. Общественность увидела А-222 «Берег» на военно-техническом салоне в Абу-Даби в 1993 году. 1996 год. МАК А-222 «Берег» берется на вооружение ВМФ России. 2003 год. МАК А-222 демонстрируют главе военного ведомства России С.Иванову. Через месяц первый серийный экземпляр А-222 «Берег» входит в состав сорокового БРАП, входящего в состав Черноморского флота и расположенного под Новороссийском.
![]()
Состав МАК «Берег»:

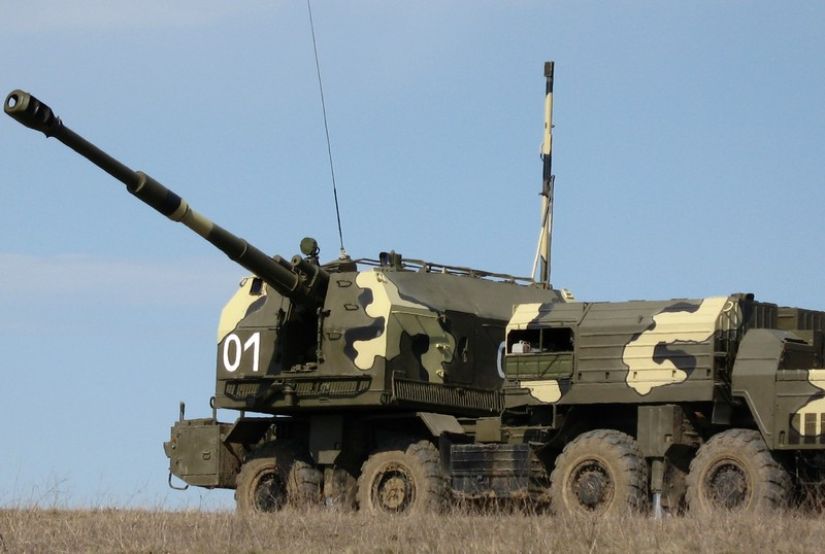

Самоходная артустановка МАК А-222
САУ обеспечено орудием 130 мм калибра, которое установлено на опорно-поворотном устройстве вращающегося типа в виде роликового спецподшипника. Для наведения орудия используется электромеханическая система со следующими режимами наведения:
- автоматический режим – происходит по поступающим цифровым кодам от центрального поста;
- полуавтоматический режим – осуществляется наводчиком с помощью прицельного оборудования САУ;
![]()
Полуавтоматический режим используется в случае обрыва связи с центральным постом и машинами ОБД. Автономность каждой САУ МАК «Берег» значительно повышает общую живучесть комплекса. В башне САУ оборудованы места для экипажа: 4-х заряжающих, наводчика и командира. Командирское место обеспечено блоком управления всех внутренних и внешних систем САУ и полным комплексом приборов для наведения, наблюдения, ведения огня, связи и жизнеобеспечения САУ. Место наводчика обеспечено приборами наблюдения, наведения, связи и управления освещением. Два рабочих места заряжающих расположены возле лотков подачи вдоль ствола орудия. Другие два рабочих места заряжающих расположены возле боеукладки и устройства загрузки боеприпасов. Также в башне находятся 2 укладки для 40 боеприпасов унитарного типа. Внутренняя часть башни имеет синтетическое покрытие – для поглощения внешнего звукового воздействия и тепла. Практически все механизмы в башни САУ имеют герметизацию. Для снижения загазованности внутри башенной части используют вентилятор, забор воздуха для которого, осуществляется через трубу на крыше.
Перед началом ведения огня САУ горизонтируют 4-мя домкратами, что обеспечивают шасси необходимую жесткость при боевом применении. Возможно перемещение при ведении огня – оно будет учтено системой вводимых поправок, в которую входят оптический визир и датчики крена. На шасси, возле подвижной башни установили силовой отсек, который обеспечивает работу привода усилителей для обеспечения наведения, там же расположен генератор для обеспечения работы домкратов , АКБ, блоки систем энергообеспечения, управления стрельбой и наведения.
ЦП МАК «Берег»
В состав центрального поста входят: система управления огнем БР-136 с оптико-электронным и радиолокационными каналами для обнаружения и ведения обнаруженных целей, и оборудования для связи и жизнеобеспечения. Установленная система управления огнем обеспечивает заданный или круговой обзор прибрежной обстановки в любое время днем и ночью. СУО может выполнять обнаружение и ведение объектов при активном или пассивном противодействии.
- сопровождение до 4-х целей;
- обеспечение ведения огня любыми САУ по 2-м объектам, как на море, так и на суше.
После выстрела по одной из целей, система управления огнем БР-136 может мгновенно организовать ведение огня по следующему сопровождаемому объекту. БР-136 вычисляет параметры наведения всех САУ по параметрам движения обнаруженных объектов, используя режим центральной наводки, систему поправок и оценку удаления САУ от центрального поста. Все вычисления происходят в автоматическом режиме, как и корректировка ведения стрельбы. СУО ЦП МАК «Берег» обеспечивает ведение огня САУ как одиночными выстрелами, так и очередью от 4 до 12 выст/мин. За боевой обстановкой командир наблюдает по индикатору «азимут-дальность», или получает необходимую информацию от наблюдательных пунктов, или от корректирующего вертолета. Документирование ведения огня ведется в автоматическом режиме, результаты стрельбы можно получить с помощью цифропечатающих устройств.
Сам центральный пост поделен на 5 отсеков:
Машина обеспечения МАК «Берег»
Машина обеспечения боевого дежурства состоит из:
Потребность в МАК А-222 «Берег»
Береговые комплексы с крылатыми ракетами не заменят береговые артиллерийские комплексы. Основная причина – мертвые зоны у БРК. Это расстояние от пары километров до пары десятков километров не поражаемой зоны. Кроме этого, крылатые ракеты в отличие от артиллерийских снарядов, зависимы от противодействия противника – помех и ПВО надводных кораблей. К тому же, нет смысла использовать КР по малым плавсредствам, если стоимость КР равняется стоимости нескольких подобных плавстредств. Сейчас многие небольшие страны вооружают небольшие катерки, которые составляют потом военный потенциал военно-морских сил данного государства.
Как дополнение к противокорабельным комплексам артиллерийские самоходные системы должны являться первоочередной задачей укрепления береговой обороны России. Сейчас это направление практически оголено. Споры о том, какой именно калибр должны иметь МАКи, не утихают до сих пор. Основное преимущество калибра 152 мм и более – это возможность использования управляемых снарядов и тактических ядерных боеприпасов. Основное преимущество калибра 130 мм высокая скорострельность. Кроме прочего для повышения живучести берегового арткомплекса предлагают перевести его на танковое шасси. А-222 «Берег» имеет противопульную броню и колесное шасси, а мог бы иметь танковое шасси и броню от попадания 127 мм морского боеприпаса противника, но это увеличит вес машин и сферу их применения.
![]()
Основные характеристики:
К 1980 году технический проект нового самоходного берегового 130 мм комплекса А-222 «Берег» был полностью готов. Его передают основному производителю проектов ЦКБ «Титан» - производственному объединению «Баррикады». Но проект сразу в производство не пошел – сказалась загруженность предприятия производством ракетных комплексов. Первая опытная модель 130 мм арткомплекса была создана в 1988 году. До 1992 года на феодосийском полигоне проходили испытания А-222 «Берег». На госиспытаниях самоходный арткомплекс показал себя во свей красе – была уничтожена установленная цель на глазах военных представителей. Общественность увидела А-222 «Берег» на военно-техническом салоне в Абу-Даби в 1993 году. 1996 год. МАК А-222 «Берег» берется на вооружение ВМФ России. 2003 год. МАК А-222 демонстрируют главе военного ведомства России С.Иванову. Через месяц первый серийный экземпляр А-222 «Берег» входит в состав сорокового БРАП, входящего в состав Черноморского флота и расположенного под Новороссийском.
Состав МАК «Берег»:
- 4-6 самоходных артустановок с орудием калибра 130-мм;
- мобильный ЦП с СУ МР-195;
- 1-2 машины ОБД.
Самоходная артустановка МАК А-222
САУ обеспечено орудием 130 мм калибра, которое установлено на опорно-поворотном устройстве вращающегося типа в виде роликового спецподшипника. Для наведения орудия используется электромеханическая система со следующими режимами наведения:
- автоматический режим – происходит по поступающим цифровым кодам от центрального поста;
- полуавтоматический режим – осуществляется наводчиком с помощью прицельного оборудования САУ;
Полуавтоматический режим используется в случае обрыва связи с центральным постом и машинами ОБД. Автономность каждой САУ МАК «Берег» значительно повышает общую живучесть комплекса. В башне САУ оборудованы места для экипажа: 4-х заряжающих, наводчика и командира. Командирское место обеспечено блоком управления всех внутренних и внешних систем САУ и полным комплексом приборов для наведения, наблюдения, ведения огня, связи и жизнеобеспечения САУ. Место наводчика обеспечено приборами наблюдения, наведения, связи и управления освещением. Два рабочих места заряжающих расположены возле лотков подачи вдоль ствола орудия. Другие два рабочих места заряжающих расположены возле боеукладки и устройства загрузки боеприпасов. Также в башне находятся 2 укладки для 40 боеприпасов унитарного типа. Внутренняя часть башни имеет синтетическое покрытие – для поглощения внешнего звукового воздействия и тепла. Практически все механизмы в башни САУ имеют герметизацию. Для снижения загазованности внутри башенной части используют вентилятор, забор воздуха для которого, осуществляется через трубу на крыше.
Перед началом ведения огня САУ горизонтируют 4-мя домкратами, что обеспечивают шасси необходимую жесткость при боевом применении. Возможно перемещение при ведении огня – оно будет учтено системой вводимых поправок, в которую входят оптический визир и датчики крена. На шасси, возле подвижной башни установили силовой отсек, который обеспечивает работу привода усилителей для обеспечения наведения, там же расположен генератор для обеспечения работы домкратов , АКБ, блоки систем энергообеспечения, управления стрельбой и наведения.
ЦП МАК «Берег»
В состав центрального поста входят: система управления огнем БР-136 с оптико-электронным и радиолокационными каналами для обнаружения и ведения обнаруженных целей, и оборудования для связи и жизнеобеспечения. Установленная система управления огнем обеспечивает заданный или круговой обзор прибрежной обстановки в любое время днем и ночью. СУО может выполнять обнаружение и ведение объектов при активном или пассивном противодействии.
Возможности СУО:
- сопровождение до 4-х целей;
- обеспечение ведения огня любыми САУ по 2-м объектам, как на море, так и на суше.
После выстрела по одной из целей, система управления огнем БР-136 может мгновенно организовать ведение огня по следующему сопровождаемому объекту. БР-136 вычисляет параметры наведения всех САУ по параметрам движения обнаруженных объектов, используя режим центральной наводки, систему поправок и оценку удаления САУ от центрального поста. Все вычисления происходят в автоматическом режиме, как и корректировка ведения стрельбы. СУО ЦП МАК «Берег» обеспечивает ведение огня САУ как одиночными выстрелами, так и очередью от 4 до 12 выст/мин. За боевой обстановкой командир наблюдает по индикатору «азимут-дальность», или получает необходимую информацию от наблюдательных пунктов, или от корректирующего вертолета. Документирование ведения огня ведется в автоматическом режиме, результаты стрельбы можно получить с помощью цифропечатающих устройств.

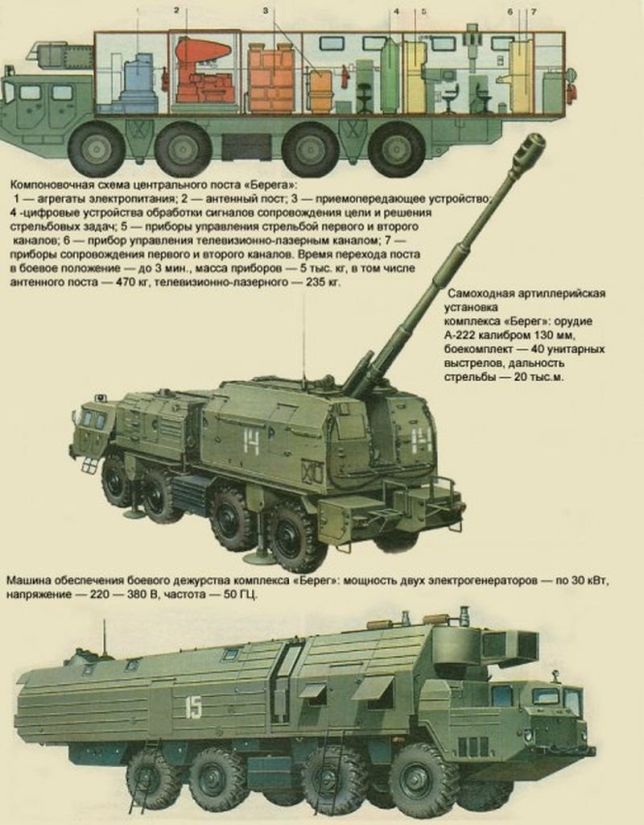

Сам центральный пост поделен на 5 отсеков:
- моторный отсек, где размещен дизель-электрический агрегат аварийного питания и преобразователь для обеспечения подачи питания БР-136;
- антенный пост (отсек), где размещается приемо-передающее оборудование СУО;
- высокочастотный отсек, который имеет спецэкранировку от СВЧ-излучения, и где располагаются приборы, работающие на СВЧ;
- радиооператорский отсек, где расположили приборы обработки информации и места для радиотелеграфиста и электрика-водителя. Место радиотелеграфиста оборудовано радиостанцией, приборами связи, вентилятором и обогревателем. Место электрика-водителя оборудовано пультом управления дизель-генератором, электроснабжением, системой жизнеобеспечения;
- операторский отсек, в котором оборудованы места командира все арткомплекса, командира центрального поста, старшины, электрика и радиометриста. Место командира А-222 «Берег» оборудовано аппаратурой для навигации, сигнализации, связи и наблюдения. Рядом выполнены столики откидного типа для работ с топокартами, аварийный прибор для управления огнем. Место командира центрального поста оборудовано приборами связи и управления огнем. Примерно также оборудовано место старшины. Места электрика и радиометриста оборудованы приборами для сопровождения обнаруженных целей, наблюдения и связи.
Машина обеспечения МАК «Берег»
Машина обеспечения боевого дежурства состоит из:
- съемного блока обеспечения электроснабжением. В нем расположены две дизель-электрические станции с изолированной нейтралью, для подачи электроснабжения на центральный пост;
- баков с топливом для дизелей с расчетом непрерывной работы в течение недели;
- 2-х и 4-х местного купе для отдыха;
- 4-х местной столовой;
- кухни с продзапасом на неделю;
- башенной пулеметной установки 7.62 мм калибра на крыше;
- спецоборудования для подачи сигнала о радиационно-химических заражениях;
- навигационного оборудования для выхода в заданную точку;
- шкафчиков для хранения различного имущества личного состава.
Потребность в МАК А-222 «Берег»
Береговые комплексы с крылатыми ракетами не заменят береговые артиллерийские комплексы. Основная причина – мертвые зоны у БРК. Это расстояние от пары километров до пары десятков километров не поражаемой зоны. Кроме этого, крылатые ракеты в отличие от артиллерийских снарядов, зависимы от противодействия противника – помех и ПВО надводных кораблей. К тому же, нет смысла использовать КР по малым плавсредствам, если стоимость КР равняется стоимости нескольких подобных плавстредств. Сейчас многие небольшие страны вооружают небольшие катерки, которые составляют потом военный потенциал военно-морских сил данного государства.
Как дополнение к противокорабельным комплексам артиллерийские самоходные системы должны являться первоочередной задачей укрепления береговой обороны России. Сейчас это направление практически оголено. Споры о том, какой именно калибр должны иметь МАКи, не утихают до сих пор. Основное преимущество калибра 152 мм и более – это возможность использования управляемых снарядов и тактических ядерных боеприпасов. Основное преимущество калибра 130 мм высокая скорострельность. Кроме прочего для повышения живучести берегового арткомплекса предлагают перевести его на танковое шасси. А-222 «Берег» имеет противопульную броню и колесное шасси, а мог бы иметь танковое шасси и броню от попадания 127 мм морского боеприпаса противника, но это увеличит вес машин и сферу их применения.
Основные характеристики:
- длина ствола 54 калибра;
- углы вертикального наведения от 5 до 50 градусов;
- углы горизонтального наведения 120 градусов;
- скорость хода до 60 км/ч;
- перевод в боевое положение до 20 минут;
- общая скорострельность 72 выст/мин;
- дальность хода 850 километров;
- допустимое расстояние САУ от ЦП не более одного километра;
- вес каждой единицы комплекса от 43 до 44 тонн;
- габариты САУ 13/3.1/3.9 метра;
- габариты ЦП 15/3.2/4.4 метра;
- габариты МОБД 15.9/3.2/4.4 метра;
- экипаж САУ/ЦП/МОБД – 8/7/4 человека.
