Многоцелевой истребитель Су-35

Источник 05.04.2012 16:53
25 082
1
Су-35 (по кодификации НАТО: Flanker-E+) — российский реактивный сверхманевренный многоцелевой истребитель поколения 4++, разработанный в ОКБ Сухого, является глубокой модернизацией платформы Т-10С (Су-27). Первоначально самолёт назывался Су-35БМ (Большая Модернизация), во избежание путаницы с Су-27М, который на международных авиасалонах экспонировался под индексом "Су-35", однако сейчас официальное название — Су-35 (без каких-либо буквенных индексов). Модификация для ВВС России обозначается как Су-35С.

"Поколение 4++", к которому относится Су-35, является условным и лишь указывает на то, что по совокупности своих характеристик (ZOCT Scoring by 5th Gen Metrics) истребитель Су-35 вплотную приближен к истребителю пятого поколения, так как за исключением стелс-технологии полностью удовлетворяет требованиям 5-го поколения.

История создания и испытаний

Су-35 является глубоко модернизированной версией истребителя Су-27 и соответствует поколению 4++. В ходе модернизации Су-27 был оснащен передним горизонтальным оперением (ПГО), системой дозаправки топливом в воздухе, новым комплексом БРЭО и расширенной номенклатурой вооружения.

Необходимость создания нового самолета была обусловлена стремлением расширить возможности истребителя-перехватчика ПВО Су-27 и создать на его базе единый многоцелевой истребитель для ВВС СССР, способного в равной степени эффективно решать задачи поражения воздушных и наземных целей. Этот самолет планировалось оснастить более эффективной бортовой радиолокационной станцией (РЛС) с увеличенной дальностью действия, лучшей помехозащищенностью и дополнительными режимами работы "воздух-поверхность", а также ракетой средней дальности нового поколения с активной радиолокационной головкой самонаведения и инерциальной системой управления.

В 2006 году начато производство установочной партии Су-35С. Начало лётных испытаний первого образца новой партии было намечено на середину 2007 года, однако сроки начала лётных испытаний были перенесены на начало 2008 года.

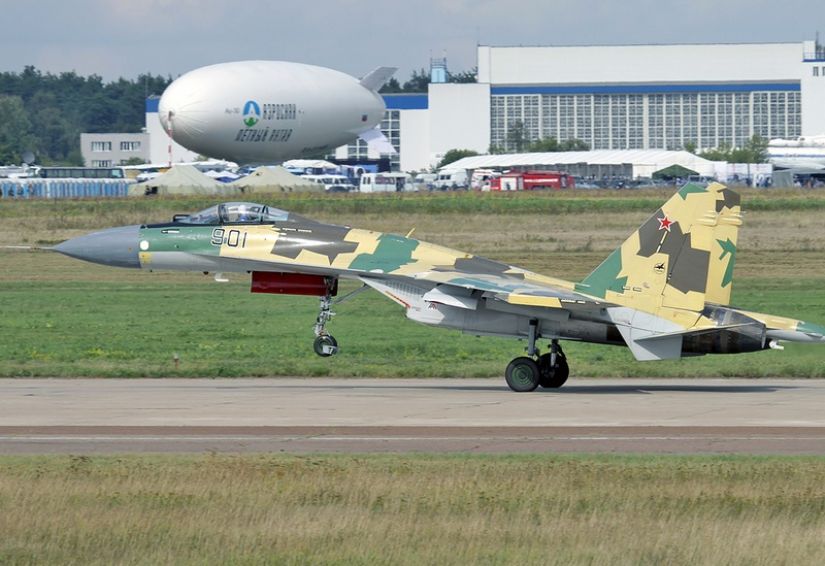

Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полет опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.

20 февраля 2008 года самолёт был представлен премьер-министру В. В. Путину и первому вице-премьеру В.И.Зубкову во время их посещения города Жуковский.

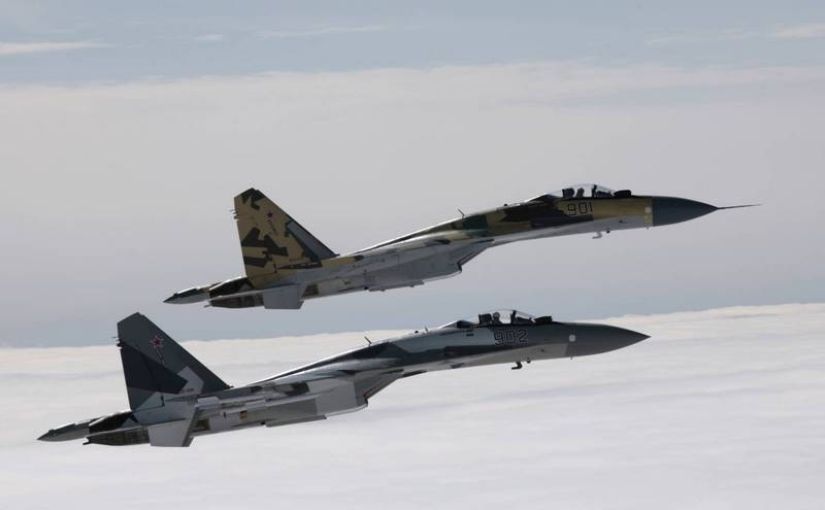

7 июля 2008 года Су-35 успешно совершил первый демонстрационный полёт в Жуковском. 2 октября 2008 года с аэродрома Комсомольского-на-Амуре авиационного производственного объединения им. Ю. А. Гагарина (КнААПО) поднялся в воздух второй лётный образец.

В рамках открывшегося 18 августа 2009 года в подмосковном Жуковском авиационно-космического салона МАКС-2009 заключена крупнейшая в России за последние десятилетия сделка по закупке боевых самолётов. Договорённость предусматривает поставки 48 новейших многофункциональных истребителей Су-35C c 2012 по 2015 год включительно. Подобный контракт также планируется заключить на 2015—2020 годы.

В июле 2010 года Компания «Сухой» заявила о завершении предварительных испытаний Су-35, о полном подтверждении установленных характеристик комплекса бортового оборудования и характеристик сверхманевренности и о готовности к прохождению государственных испытаний на боевое применение совместно с летчиками ВВС России.

-  3 мая 2011 года в воздух поднялся первый серийный Су-35С
-  По состоянию на 19 сентября 2011 года совершено 300 полетов. Передан на ГСИ.
-  2 декабря 2011 года в воздух поднялся второй серийный Су-35С.
-  17 января 2012 года в воздух поднялся третий серийный Су-35С.
-  19 февраля 2012 года в воздух поднялся четвёртый серийный Су-35С.


Назначение

Многофункциональный сверхманевренный истребитель Су-35 предназначен для завоевания господства в воздухе путем уничтожения пилотируемых и беспилотных летательных аппаратов управляемыми ракетами средней дальности и в ближнем воздушном бою, поражения надводных и наземных целей с использованием бортового вооружения, в первую очередь высокоточного в ходе ведения автономных и групповых действий в любых метеоусловиях. Кроме того, самолет может решать задачи разведки на сухопутных и морских театрах военных действий.

Основные отличия от серийного самолета Су-27:
  • на наплыве крыла установлено дополнительное переднее горизонтальное оперение;
  • применена цифровая система дистанционного управления в продольном, поперечном и путевом каналах;
  • в соответствии с применением новой системы управления вооружением изменены обводы носового радиопрозрачного конуса и центральной хвостовой балки;
  • максимальная взлетная масса увеличена до 34000 кг, соответственно усилено шасси, передняя опора шасси выполнена двухколесной;
  • запас топлива увеличен до 10250 кг за счет применения крыла с интегральными баками-отсеками большей емкости и вертикального оперения с внутренними интегральными баками-отсеками; площадь и высота килей увеличены;
  • установлена система дозаправки топливом в полете с выпускаемой штангой в предкабинном отсеке слева (как на Су-27K) и обеспечено применение двух подкрыльевых подвесных топливных баков емкостью по 2000 л;
  • применен новый комплекс БРЭО, включающий многорежимный радиолокационный прицельный комплекс с РЛС переднего обзора, РЛС заднего обзора, оптико-электронный прицельно-навигационный комплекс, бортовой комплекс обороны, новый комплекс связи и другое оборудование;
  • изменено приборное оборудование кабины летчика, на приборной доске установлено три многофункциональных телевизионных индикатора, кресло летчика установлено с углом наклоном спинки 30 град.;
  • в состав управляемого вооружения класса "воздух-воздух" дополнительно включены ракеты средней дальности типа РВВ-АЕ с активными радиолокационными головками самонаведения; максимальное число ракет, подвешиваемых на самолет, увеличено до 12 за счет введения двух дополнительных точек подвески вооружения под крылом; обеспечивается применение до 8 ракет Р-27РЭ (ТЭ, Р, Т), до 10 ракет РВВ-АЕ, до 6 ракет Р-73; типовой вариант вооружения самолета при решении задач "воздух-воздух" состоит из 8 ракет Р-27Э (или РВВ-АЕ) и 4 ракет Р-73;
  • в номенклатуру вооружения включены управляемые средства поражения наземных целей: 6 ракет общего назначения Х-29Т, Х-29Л, С-25ЛД или корректируемых бомб КАБ-500Кр, 2 ракеты средней дальности Х-59М, 6 противокорабельных ракет Х-31А и 6 противорадиолокационных ракет Х-31П; для применения ракет Х-29Л, С-25ЛД и Х-59М самолет должен оснащаться контейнером системы управления оружием;
  • для поражения наземных целей самолет может оснащаться неуправляемым вооружением общей массой до 8000 кг: 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.
Описание конструкции

Конструктивно самолет Су-35 спроектирован по концепции "электронной устойчивости" с электродистанционной системой управления (СДУ). Он построен по нормальной аэродинамической схеме с дополнительным передним горизонтальным оперением и интегральной компоновкой. Среднерасположенное трапециевидное крыло небольшого удлинения оснащено развитыми наплывами и плавно сопрягаясь с фюзеляжем образует единый несущий корпус. Два двухконтурных турбореактивных двигателя с форсажными камерами типа АЛ-31Ф размещены в отдельных мотогондолах, установлены под несущим корпусом самолета на расстоянии друг от друга, что устраняет их аэродинамическое взаимное влияние и позволяет размещать между ними по схеме "тандем" две управляемые ракеты. Сверхзвуковые регулируемые воздухозаборники расположены под центропланом.


Головная часть фюзеляжа представляет собой цельнометаллический полумонокок с поверхностью интегральной формы и начинается радиопрозрачным осесимметричным обтекателем антенны бортовой РЛС. В ней находится носовой отсек оборудования с блоками радиолокационного прицельного комплекса (РЛПК) и оптико-электронной прицельной системы (ОЭПС), кабина летчика, подкабинные и закабинный отсеки оборудования, ниша уборки передней опоры шасси с одной створкой.

Кабина летчика герметична и оснащена двухсекционным фонарем, состоит из неподвижного козырька и открывающейся вверх-назад сбрасываемой части с большой площадью остекления и хорошим обзором во все стороны. В кабине установлено катапультируемое кресло К-36ДМ 2-й серии. Перед фонарем кабины справа от оси самолета установлен визир оптико-локационной станции, а в предкабинном отсеке слева - выпускаемая штанга системы дозаправки топливом в полете. В центральном и двух боковых подкабинных отсеках размещены блоки радиоэлектронного оборудования, в закабинном - основной объем радиоэлектронного оборудования, патронный ящик с боекомплектом пушки, ниша для передней опоры шасси. В правом наплыве закабинного отсека расположена встроенная 30-мм скорострельная пушка с системой подачи боезапаса, в левом - агрегаты самолетных систем и блоки радиоэлектронного оборудования. На наплывах крыла установлены консоли цельноповоротного переднего горизонтального оперения.

Средняя часть фюзеляжа разделена на технологические отсеки: передний топливный бак-отсек (расположен по оси симметрии самолета между головной частью фюзеляжа и центропланом); центроплан - основной несущий элемент самолета (выполнен в виде топливного бака-отсека с тремя поперечными стенками и рядом нервюр), на нижней поверхности которого расположены узлы крепления основных опор шасси, мотогондол двигателей, пилонов подвески оружия; гаргрот (силовой агрегат для размещения коммуникаций и установки оборудования).
Хвостовая часть фюзеляжа также представляет собой совокупность ряда технологических отсеков, предназначенных для размещения двигателей, основных опор шасси, оперения самолета, топливного бака-отсека, контейнера с тормозными парашютами, др. агрегатов и коммуникаций самолетных систем. На боковой поверхности воздухозаборников установлены антенны станции предупреждения об облучении.

Крыло самолета с развитой механизацией свободнонесущее с углом стреловидности по передней кромке 42 град. На торцах законцовки крыла может быть установлено пусковое устройство для управляемых ракет класса "воздух-воздух" ближнего боя или контейнеров с аппаратурой РЭП.

Шасси самолета трехопорное, убирающееся, с одним колесом на основных опорах и двухколесной управляемой передней опорой. Обтекатели шасси плавно переходят в хвостовые балки, которые служат платформами для установки цельноповоротных консолей горизонтального оперения с прямой осью вращения, двухкилевого разнесенного по внешним бортам хвостовых балок вертикального оперения и подбалочных гребней.

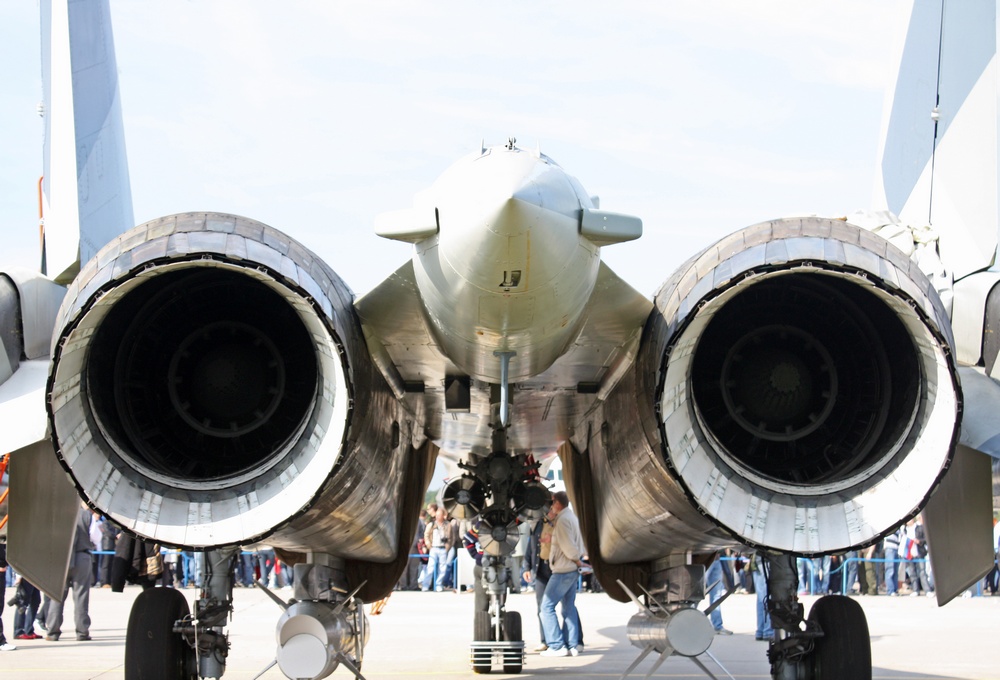

Силовая установка представлена двумя турбореактивными двухконтурными двигателями с форсажными камерами (ТРДДФ) производства "НПО "Сатурн" типа АЛ-31Ф, тягой по 12500 кгс каждый.


Бортовое радиоэлектронное оборудование (БРЭО) включает ряд систем, использующих элементы искусственного интеллекта. В их числе система управления вооружением (СУВ – когерентная импульсно-доплеровской РЛС переднего обзора с ФАР Н011М, РЛС заднего обзора, оптико-электронная прицельная система, нашлемная система индикации и целеуказания); навигационных комплекс (инерциальная курсовая система, радиотехнические системы дальней и ближней навигации); система отображения информации с тремя многофункциональными индикаторами; комплексная система РЭБ (ИК датчик предупреждения об атакующих ракетах противника, активные системы подавления), система государственного опознавания. На экспортных самолетах состав оборудование определяется заказчиком.

Вооружение. Самолет Су-35 оснащен стрелково-пушечным, управляемым ракетным класса "воздух-воздух" и "воздух-поверхность", неуправляемым ракетным и бомбардировочным вооружением. Стрелково-пушечное вооружение представлено 30-мм встроенной автоматической скорострельной одноствольной пушкой типа ГШ-301 (установлена в наплыве правой половины крыла, боекомплект 150 патронов, 1500 выстр./мин.).

Управляемое ракетно-бомбовое вооружение может включать управляемые ракеты (УР) типа Р-27РЭ (ТЭ,Т,Р), РВВ-АЕ, Р-73 класса "воздух-воздух", а также УР Х-59, противокорабельные (ПКР Х-31А) и противолодочные (ПРЛР Х-31П) ракеты, УР Х-29Т класса "воздух-поверхность"; корректируемые авиабомбы КАБ-500Кр, КАБ-500Л и КАБ-1500Кр. Максимальная масса неуправляемого вооружения класса "воздух-поверхность" может достигать 8000 кг и включать бомбы типа ФАБ-500М54, ФАБ-500М62, ФАБ-250М54, ОФАБ-100-120, зажигательные баки ЗБ-500, контейнеры КМГУ, неуправляемые ракеты типа С-8 в блоках Б-8М1, С-13 в блоках УБ-13, С-25 в пусковых устройствах.

Ракетное и бомбардировочное вооружение может размещаться на авиационных пусковых (АПУ) и авиационных катапультных (АКУ) устройствах, а также на балочных держателях (12 точек): 6 - под консолями крыла, 2 - под законцовками крыла, 2 - под гондолами двигателей и 2 - под центропланом между мотогондолами (по схеме "тандем"). На самолете может быть подвешено до 8 УР "воздух-воздух" средней дальности типа Р-27 с полуактивными радиолокационными (Р-27Р, Р-27ЭР) или тепловыми (Р-27Т, Р-27ЭТ) головками самонаведения, до 10 УР средней дальности РВВ-АЕ с активными радиолокационными головками самонаведения и до 6 УР ближнего маневренного боя Р-73 с тепловыми головками самонаведения. Типовой вариант вооружения самолета при решении задач "воздух-воздух" включает 8 ракет Р-27Э (или РВВ-АЕ) и 4 ракеты Р-73. Всего на Су-35 может быть размещено более 70 вариантов вооружения.

Эксплуатация
Флаг России ВВС России — 18 проходят государственные испытания/на вооружении + 2 заказано, также 48 серийных машин заказано до 2015 года. Аналогичный контракт также планируется заключить на 2015—2020 годы.

 ЛТХ:
Модификация  Су-35
Размер крыла, м  14.70
Длина самолета, м  22.18
Высота самолета, м  6.35
Площадь крыла, м2  62.00
Масса
  пустого самолета  18400
  нормальная взлетная  25700
  максимальная взлетная  34000
Тип двигателя  2 ТРДДФ АЛ-31ФМ.
Максимальная тяга, кгс  2 х 12800
Максимальная скорость, км/ч:
  у земли  1400
  на большой высоте  2440
Практический потолок, м  18000
Практическая дальность, км:
  без ПТБ  4000
  с дозаправкой в полете  6500
Макс. эксплуатационная перегрузка  10,0
Экипаж, чел  1
Вооружение:

30-мм пушка ГШ-301 (150 патронов).
Боевая нагрузка - 8000 кг на 12 узлах подвески:
Возможна подвеска 8 УРВВ - Р-27РЭ, Р-27ТЭ, Р-77), а также малой дальности и ближнего боя (Р-73, Р-73М, Р-60М)
и 6 УРВП С-25ЛД, Х-29Л и Т, Х-59М, Х-31А и П,  а так же бомб - КАБ-500Кр, ФАБ-500, -250, ОФАБ-100 и  НАР С-8, С-13, С-25
