Транспортно-боевой вертолёт Ми-24

Ми-24 (по классификации НАТО англ. Hind — «Батрак») — советский транспортно-боевой вертолёт разработки ОКБ М. Л. Миля. Стал первым советским и вторым в мире (после AH-1 «Кобра») специализированным боевым вертолётом. Серийный выпуск начался в 1971 году. Имеет множество модификаций, экспортировался во многие страны мира. Активно использовался в годы Афганской войны, в период боевых действий в Чечне, а также во многих региональных конфликтах. Производится на ОАО «Роствертол».


Неофициальное название — «Крокодил», вертолёты ранних выпусков называли также «Стакан» — из-за плоских стёкол кабин пилотов, вызывающих ассоциации с гранями граненого стакана.



Разработка проекта изделия «240» (В-24) началась после выхода Постановления СМ СССР и ЦК КПСС 6 мая 1968 года в ОКБ М. Л. Миля. Опытные машины (ОП-1 и ОП-2) были готовы через год. Значительная часть узлов и агрегатов была унифицирована с Ми-8 и Ми-14.

Опытный вертолёт имел общую переднюю двухместную кабину (так называемую «веранду») с двойным управлением, экипаж состоял из лётчика и оператора. В дальнейшем, в состав экипажа добавили бортмеханика. В средней части вертолёта находилась грузовая кабина, вмещающая 8 человек десанта. По правому и левому бортам грузовой кабины имелись двустворчатые двери, с верхней и нижней створками. Открывающиеся окна были оборудованы шкворневыми установками для ведения огня во время полета из личного оружия. Обе кабины герметизированы, с наддувом от двигателей.
С самого начала в экипировку экипажа входили каски и бронежилеты. Бронирование кабины заключалось в бронестекле, бронировании сидений экипажа, бронеплитах по бортам кабины и капотах двигателей.
Из-за неготовности комплекса вооружения «Штурм» было принято решение на первых машинах установить комплекс К4В вертолёта Ми-4 — ракеты «Фаланга-М» с ручной системой наведения и пулемётной установкой НУВ-1 с пулемётом А-12,7, четыре балочных держателя под НУР или свободнопадающие бомбы.

Заводские испытания начались 15 сентября 1969 года. Сразу же началась постройка опытной серии из десяти вертолётов. В конце 1970 года две машины доработали — для улучшения устойчивости на скоростях более 200 км/ч на вертолёт установили крыло с отрицательным V −12 градусов и удлинённую кабину. Первые серийные вертолёты Ми-24А (изделие «245»), выполненные в таком виде и оборудованные комплексом «Фаланга-М» поступили для опытной эксплуатации в войска.
Ми-24А строились заводом в Арсеньеве. Было изготовлено почти 250 машин, которые поступили на вооружение формируемых структур армейской авиации, в отдельные вертолётные полки СА общевойсковых армий и десантно-штурмовых бригад. На базе Ми-24А была разработана учебная модификация Ми-24У (изд. «244») с полноценным двойным управлением.

Ми-24Б (изд."241") получил новую пулемётную установку УСПУ-24 с пулемётом ЯкБ-12,7 (4500 выс/мин), ракетный комплекс «Фаланга-П». Но доводка вертолёта была приостановлена и произведены принципиальные изменения — кабина переделана в тандемную, хвостовой винт с редуктором установлены от Ми-14 — винт из толкающего стал тянущим, что резко повысило эффективность путевого управления. Вертолёт получил название «Ми-24В», или изделие «242». Но из-за недоведённости комплекса «Штурм» вертолёты с новой кабиной пришлось оборудовать по типу Ми-24Б, и этот "промежуточный "вариант пошёл в серию под обозначением Ми-24Д (изделие «246»). Литеру «Г» на всякий случай решили не использовать… На доводку Ми-24В ушло 8 лет. В 1976 году вертолёт официально был принят на вооружение и строился самой массовой серией.

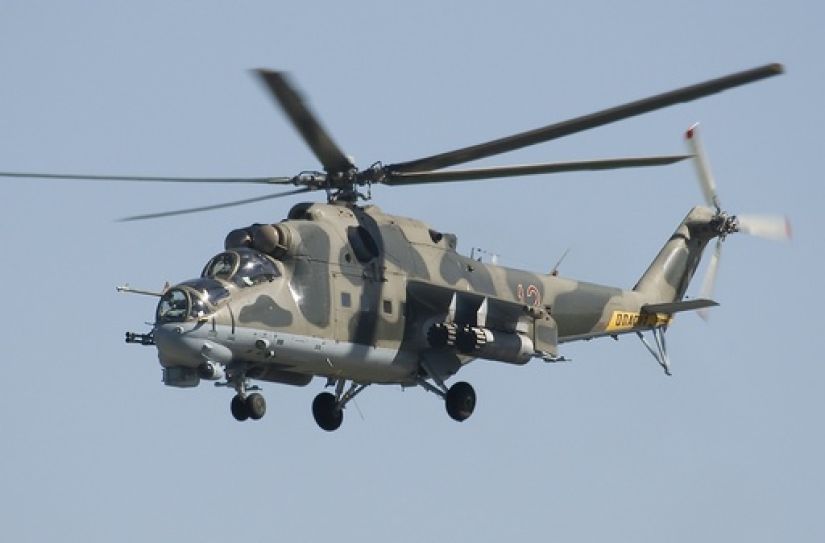

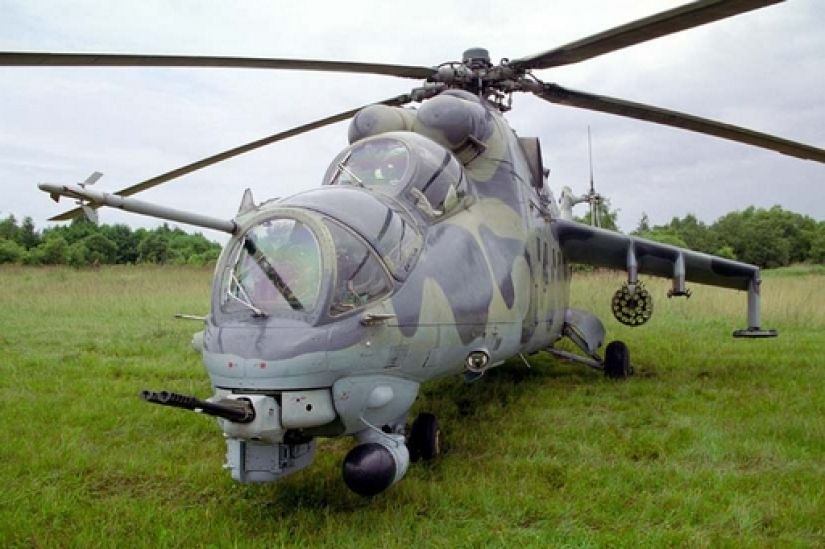

Ми-24 построен по классической одновинтовой схеме с пятилопастным трёхшарнирным несущим и трёхлопастным рулевым винтами. Шасси трехстоечное, убирающееся, с управляемой передней опорой.

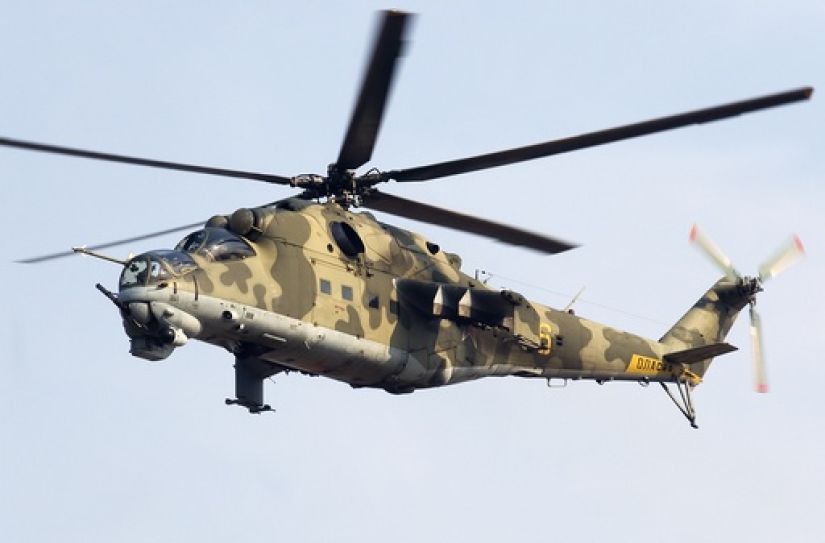

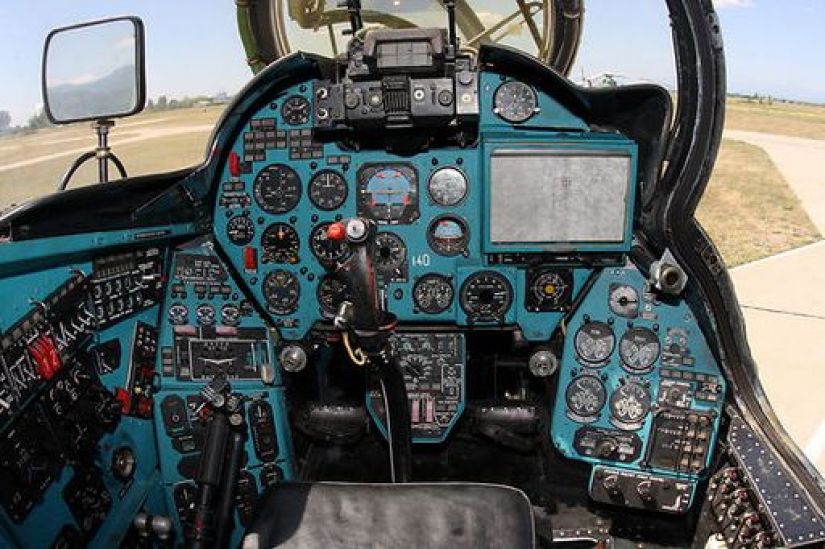

В носовой части фюзеляжа размещена двухместная кабина экипажа по тендемной схеме: стрелок-оператор находится в отдельной передней кабине, за ним летчик, кабина которого для удобства обзора приподнята на 0.3м над кабиной стрелка, бортмеханик может размещаться на откидном сиденье в отсеке оборудования за кабиной летчика. Экипаж находится в герметизированных кабинах, снабженных системой обогрева и вентиляции, для пре­дот­вра­ще­ния по­па­да­ния за­ра­жен­но­го воз­ду­ха и ра­дио­ак­тив­ной пы­ли в них под­дер­жи­ва­ет­ся не­боль­шое из­бы­точ­ное дав­ле­ние.

Стальными плитами бронировались кабина экипажа, коробка приводов, маслобаки двигателей, редуктор и гидробак. Кресло летчика бронировано, с откидной бронеспинкой и бронезаголовником, кресло стрелка не бронировано, между кабинами расположена бронированная перегородка, лобовые стекла броневые, плоские, снабжены стеклоочистителями, боковые выпуклые стекла силикатные, не бронированные.
Цен­траль­ная сек­ция фю­зе­ля­жа со­сто­ит из гру­зо­вой ка­би­ны, в которой могут разместиться до восьми десантников, и зад­ней ко­ну­со­об­раз­ной час­ти для раз­ме­ще­ния обо­ру­до­ва­ния и ниш убор­ки глав­ных ног шасси.


Трансмиссия и дублированная система управления такая же, как на вертолете Ми-8.
Вал несущего винта наклонен не только вперед на 4.5°, но и вправо на 2.5°, чтобы обеспечить устойчивость при по­сту­па­тель­ном пря­мо­ли­ней­ном по­ле­те.

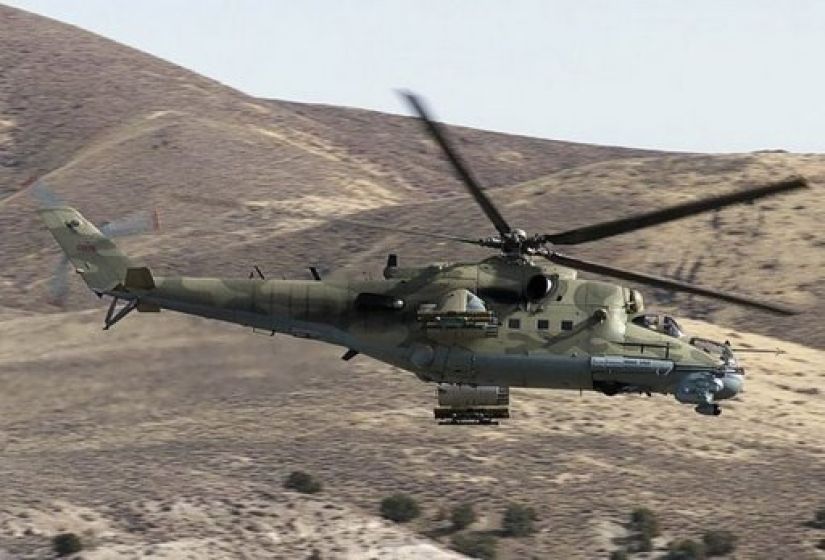

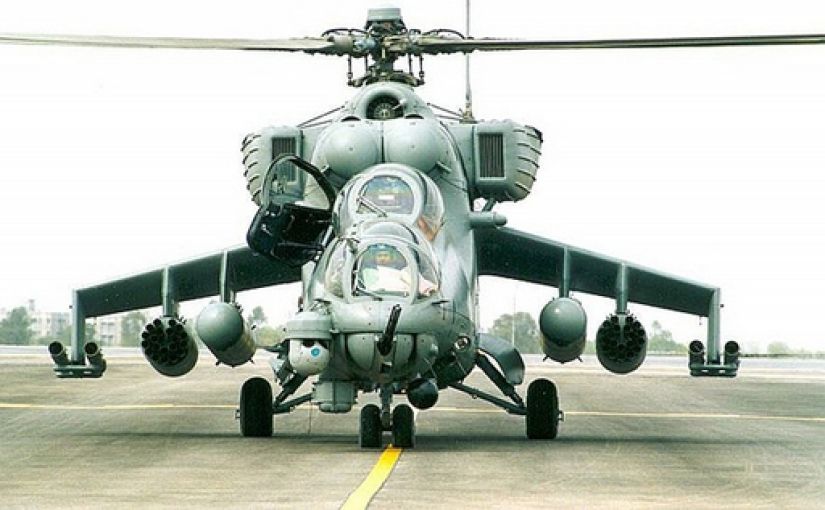

Одной из главных особенностей вертолета является крыло площадью 6.75м2 с отрицательным поперечным V - 12°, которое обеспечивает от 22 до 28 процентов подъемной силы, в зависимости от скорости и других факторов.

Таким образом, к 1973 году сложился облик вертолёта, широко известного во всём мире.



Ми-24А - модифицированный серийный вариант с двигателями ТВ3-117ВМ мощностью по 1610кВт и крылом большего размаха с отрицательным поперечным V, на концах которого расположены пилоны для крепления пусковых установок ПТУР "Фаланга М" с полуавтоматическим управлением с помощью прицельной системы "Радуга Ф". В носовой части установлен пулемет А-12.7. Производились на заводе в г. Арсеньеве, построено около 250 вертолетов Ми-24А;


А-10 - рекордный вариант вертолета Ми-24А без вооружения и крылом с уменьшенной взлетной массой. В 1975 и 1978гг. на рекордном варианте А-10 было установлено 7 международных рекордов, среди которых были абсолютный рекорд скорости 303.4км/ч на базе 15-25км (установлен Г.Р.Карапетяном), а также абсолютные женские рекорды скорости и скороподъемности;

Ми-24Б - был вооружен пулеметом ЯкБ-12 калибром 12.7мм на подфюзеляжной турельной установке УСПУ-24, управляемой дистанционно с помощью прицельной станции КПС-53АБ с аналоговым вычислителем и системой бортовых датчиков и комплексом ПТУР "Фаланга П" с полуавтоматической системой наведения "Радуга Ф" и гиростабилизированным прицелом, обеспечивающим маневрирование по курсу ±60° при наведении ПТУР. Вертолеты прошли испытания в 1971-72 гг.;


Ми-24ВП - модификация Ми-24П с подвижной пушечной установкой с двуствольной пушкой ГШ-23 в носовой части вместо подвижной пулеметной установки УСПУ-24; серийное производство начато в 1989 г.;


Ми-24М - противолодочный вариант вертолета разработан в 1974г. для ВМС;


Ми-35М - модифицированный экспортный вариант вертолета Ми-24Б с электронным оборудованием французских фирм "Секстант Авионикс" и "Томсон CSF";


Вооружение состоит из встроенного и подвесного. Встроенное вооружение: на вертолетах Ми-24 и Ми-24А установлена носовая подвижная пулеметная установка НУВ-1 с одноствольным пулеметом А-12.7 (12.7мм), Ми-24Д оснащен установкой УСПУ-24 с электродистанционным управлением, оборудованной четырехствольным пулеметом ЯкБ-12.7 конструкции Якушева-Борзова (12.7мм, 4000 выстр/мин, 1400 патронов) с вращающимся блоком стволов. Ми-24П вооружен неподвижной двухствольной пушкой ГШ-30 конструкции Грязева-Шипунова (30мм, 250 патронов) в правом фюзеляжном обтекателе, а Ми-24ВП - спаренной пушкой ГШ-23 в подвижной носовой установке НППУ-25.

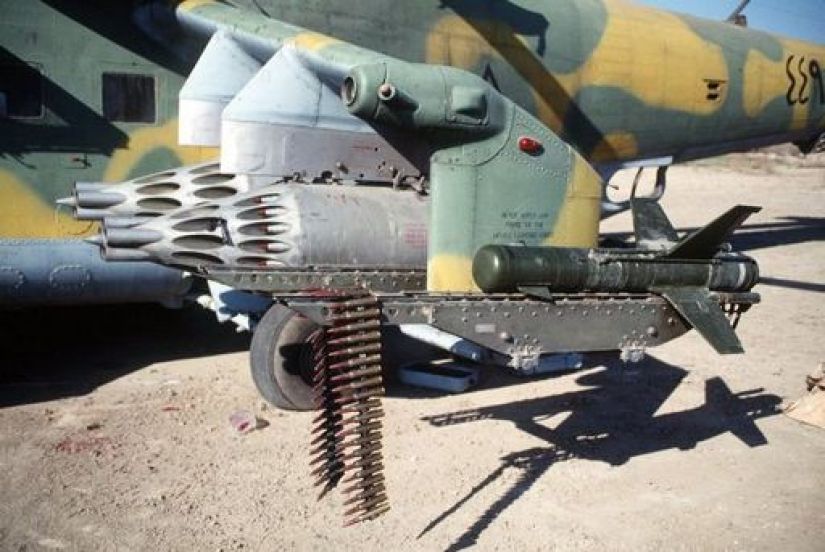

Подвесное вооружение: первые вертолеты Ми-24 вооружали четырьмя (по две на рельсовых направляющих по бокам фюзеляжа, а затем на концевых пилонах крыла) дозвуковыми ПТУР "Фаланга" с ручным радиокомандным управлением (позднее с полуавтоматической системой управления). Начиная с Ми-24В их заменили сверхзвуковыми ПТУР 9К113/9М114 "Штурм-В", число которых на концевых и подкрыльевых пилонах могло достигать 12. Вместо ПТУР на четырех подкрыльевых пилонах могут быть установлены УР ближнего воздушного боя Р-60, блоки УБ-32-57 или УБ-20-57 с НАР С-5 (32х57мм или 20х57мм) или блоки с НАР С-8 (80мм) или с НАР С-13 калибра 130мм, пусковые установки НАР С-24 калибра 250мм, универсальные пушечные контейнеры УПК-23-250 с пушкой ГШ-23Л (калибр 23мм, боекомплект 250 патронов), контейнеры ГУВ с двумя пулеметами ТКБ-621 калибра 7.62мм и одним ЯкБ-12.7 калибра 12.7мм или гранатометами АГС-17 "Пламя" калибра 30мм, до 1500кг обычных или химических бомб, универсальные контейнеры для разбрасывания мин, блоки осветительных ракет и другое вооружение.
Вертолет может осуществить посадку и перезарядить оружие с помощью боезапасов в кабине.


Экипаж: 2-3 чел.
Пассажиров: 8 чел.
Крейсерская скорость: 270 км/ч
Максимальная скорость в горизонтальном полёте: 320 км/ч
Дальность полёта практическая: 450 км
Дальность полёта перегоночная: 1000 км
Средний расход топлива: 780 л/час
Статический потолок: 1400 м
