Ударный вертолёт Ми-28
03.04.2012 13:40
19 373
1

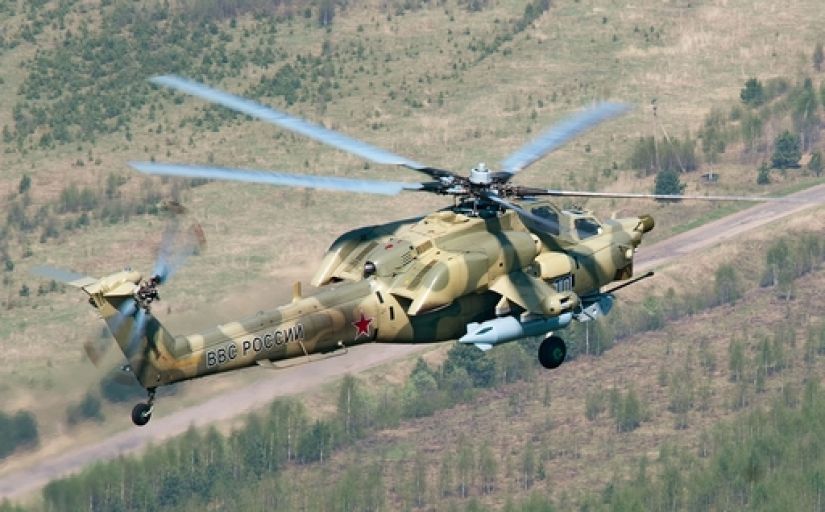

Ми-28 (Havoс по классификации НАТО — англ. «Опустошитель») — российский ударный вертолёт, предназначенный для поиска и уничтожения в условиях активного огневого противодействия танков и другой бронированной техники, а также малоскоростных воздушных целей и живой силы противника.
Разработка вертолёта велась на Московском вертолётном заводе им. М. Л. Миля с 1980 года в условиях творческого соревнования с ОКБ Камова, создававшего альтернативный боевой вертолёт Ка-52. Первый опытный образец вертолёта Ми-28 совершил первый полет 10 ноября 1982 года. Первый образец Ми-28 предназначался преимущественно для снятия летно-технических характеристик и не нес системы вооружения. Ее установили на втором летном экземпляре, сборку которого опытное производство МВЗ завершило в сентябре 1983 г. В его конструкции были учтены все замечания макетной комиссии ВВС. Постройку третьего летного экземпляра Ми-28, в конструкции которого были учтены все замечания заказчика и изменения, вносимые в опытно-экспериментальные образцы по мере их доводки, опытное производство МВЗ им. М. Л. Миля начало в 1985 г. Модернизированный вертолет получил в 1987 г. название Ми-28А. Испытания модернизированного Ми-28А начались в январе 1988г.
Они прошли благополучно, и в следующем году вертолет впервые был продемонстрирован на авиасалоне Ле-Бурже в Париже и на выставке в Ред-Хилл под Лондоном, где пользовался огромным успехом у посетителей. В том же году первый опытно-экспериментальный вертолет Ми-28 впервые был официально представлен и у себя на родине во время авиационного праздника в Тушино. В январе 1991 г. к программе испытаний присоединился второй Ми-28А , собранный опытным производством МВЗ. В сентябре 1993 г. в ходе общевойсковых учений под Гороховцом вертолеты блестяще продемонстрировали свои летные и боевые качества.
Выкатка из сборочного цеха первого опытного экземпляра Ми-28Н состоялась 16 августа 1996 года, 14 ноября 1996 года вертолет впервые поднялся в воздух. В конце декабря 2005 года на предприятии был проведен подъем первого серийного вертолета нового поколения Ми-28Н. Государственные совместные испытания опытного боевого вертолета Ми-28Н были начаты в мае 2005 г. Программой ГСИ было предусмотрено проведение большого объема наземных работ и испытательных полетов, что обеспечивало возможность всесторонней оценки боевых свойств вертолета. С целью решения оперативных вопросов, возникающих в ходе ГСИ и требующих быстрого и компетентного решения, была создана государственная комиссия по проведению ГСИ опытного боевого вертолета Ми-28Н, работу которой возглавил непосредственно главнокомандующий ВВС.
В соответствии с решением ГК ВВС, ГСИ вертолета Ми-28Н были проведены в два этапа. В рамках первого этапа было выдано предварительное заключение о возможности выпуска установочной партии вертолетов. При этом решениями командования ВВС были сформированы технические облики вертолета Ми-28Н, обеспечивающие после завершения первого этапа ГСИ круглосуточное выполнение вертолетом боевых задач по уничтожению наземных целей с основным комплексом вооружения, второго этапа ГСИ — воздушных целей с применением ракет «воздух-воздух», а также высокую выживаемость вертолета за счет оснащения средствами радиоэлектронного подавления.
ГСИ завершены 26 декабря 2008 года.
В 2005 году начальник российского Генерального штаба генерал армии Юрий Балуевский заявил, что вертолеты Ка-50 и Ка-52 необходимы для подразделений спецназа. Хотя при этом основным боевым вертолетом будет Ми-28Н «Ночной охотник»
Во второй половине июня 2006 г. два Ми-28Н принимали участие в командно-штабных учениях на территории Республики Беларусь, носивших название «Щит Союза — 2006». Это были первая опытная машина ОП-1 и первая предсерийная 01-01 (бортовой номер — 32).
7 сентября в Ростове-на-Дону главком ВВС принял участие в заседании государственной комиссии по проведению госиспытаний Ми-28Н на ОАО «Роствертол». Участники заседания подвели итоги первого этапа государственных испытаний Ми-28Н и проверили готовность предприятий военно-промышленного комплекса к серийному производству вертолета.
Первые четыре серийных Ми-28Н поступили в Торжокский центр боевого применения и переучивания лётного состава армейской авиации в 2008 году. 22 января 2008 года первые два вертолёта поступили в Торжокский ЦБП и ПЛС АА.
В 2009-2011 годах в Военно-воздушные силы РФ поступит 27 вертолётов Ми-28Н. Первые серийные вертолеты поступают в подразделения 4-й армии ВВС и ПВО.
В 2009—2010 годах на авиабазу 6971 (487-й отдельный вертолетный полк) около Будённовска сформирована первая вертолетная эскадрилья из 16 серийных Ми-28Н.
В октябре 2010 года начались поставки на 6974-ю авиабазу (55-й отдельный вертолетный полк).
По состоянию на конец 2010 года в общей сложности Министерством обороны РФ заключены контракты на поставку 97 вертолетов в период до 2015 года.
В ближайшие 10 лет в армию поступят 200 вертолетов Ми-28Н, в том числе 28 - в 2011.
Комплекс БРЭО Ми-28Н по своим техническим характеристикам соответствует требованиям, предъявляемым к авиационному оборудованию 5-го поколения. Главный разработчик — ФНПЦ «РПКБ».
Комплекс бортового радиоэлектронного оборудования Ми-28Н обеспечивает:
— Автоматизированное распределение целей в составе группыКомплекс БРЭО Ми-28Н по своим техническим характеристикам соответствует требованиям, предъявляемым к авиационному оборудованию 5-го поколения. Главный разработчик — ФНПЦ «РПКБ»
Комплекс бортового радиоэлектронного оборудования Ми-28Н обеспечивает:
— Автоматизированное распределение целей в составе группы;
— боевое применение вертолета круглосуточно и в сложных метеоусловиях;
— выполнение боевых задач на предельно малых высотах;
— взаимодействие с вертолетами группы, воздушными и наземными командными пунктами (КП), авианаводчиками;
— совместное (параллельное) применение средств поражения летчиком и оператором;
— возможность адаптации новых и уже используемых АСП;
— эксплуатацию вертолетов на значительных удалениях от аэродромов и баз за счет использования принципа техобслуживания оборудования по техническому состоянию.
В основной состав комплекса входят:
— единая вычислительная система, обеспечивающая обработку информации по единому интерфейсу на базе ЭВМ «Багет-53»;
— информационно-управляющее поле кабины на базе многофункциональных жидкокристаллических индикаторов МФИ-10-6М и многофункционального пульта ПС-7В с применением устройства регистрации видеоинформации;
— навигационное оборудование в составе высокоточной ИНС-2000 и бесплатформенной курсовертикали СБКВ-2В-2 с комплексированием со спутниковой навигационной системой, доплеровским измерителем скорости и сноса (ДИСС) и системой воздушных сигналов (СВС), радиотехнической системы дальней навигации (РСДН);
— интегрированная система обнаружения радиоэлектронного и лазерного облучения и пеленгатора УФ-излучения;
— система автоматического управления (САУ);
— система управления оружием;
— нашлемная система целеуказания и индикации;

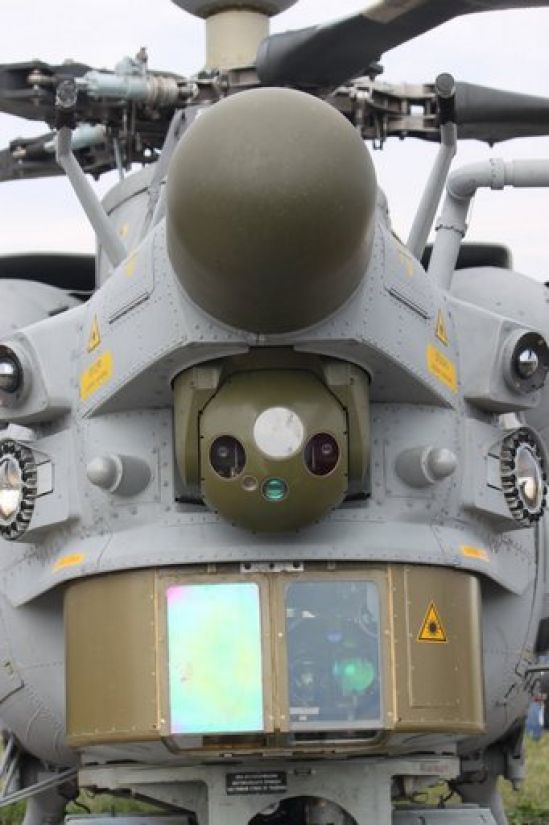

— обзорно-прицельная станция для обнаружения и распознавания объектов, прицеливания, захвата и автосопровождения объектов по телевизионному и тепловизионному каналам. В состав входят: система стабилизации линии визирования, система автоматического сопровождения целей, оптико-телевизионный канал, тепловизионный канал, лазерный дальномер;
— обзорно-пилотажная система летчика с очками ночного видения, предназначена для круглосуточного обзора местности, поиска и обнаружение объектов (ориентиров и препятствий). Состав: низкоуровневый телевизионный канал, тепловизионный канал, лазерный дальномер;
— пилотажный комплекс вертолета;
— бортовой комплекс средств связи КСС-28Н-1, обеспечивает автоматический телекодовый обмен данными с наземными пунктами управления и другими летательными аппаратами, оборудованными аппаратурой, обеспечивающей встречную работу; дальнюю и ближнюю открытую и засекреченную радиосвязь через изделие криптозащиты и КВ-модем. Комплекс обеспечивает одновременную работу (прием — передача) по трем каналам связи, в том числе по двум телефонным каналам и одному телекодовому. Работает в режимах ФРЧ и ППРЧ.
![]()
В состав БРЭО входит также АТТ (автомат теплотелевизионный) семейства «Охотник», разработки ФГУП «ГРПЗ». Это изделие на вертолете Ми-28Н выполняет функции, связанные с интеллектуальной обработкой видеоизображений, в результате чего становится возможным видение фоноцелевой картины при любых погодных условиях в любое время суток. В АТТ впервые из всех моделей «Охотник», реализован высокоскоростной цифровой интерфейс для передачи видеосигналов при вибрациях и крене вертолета, также обеспечивается автоматическое обнаружение и сопровождение целей.
Так же вертолет способен осуществлять разведку и целеуказание боевым вертолетам и самолетам.
МИ-28Н оборудован станцией Л-150-28 (вариант исполнения Л-150 (СПО).
— боевое применение вертолета круглосуточно и в сложных метеоусловиях;
— выполнение боевых задач на предельно малых высотах;
— взаимодействие с вертолетами группы, воздушными и наземными командными пунктами (КП), авианаводчиками;
— совместное (параллельное) применение средств поражения летчиком и оператором;
— возможность адаптации новых и уже используемых АСП;
— эксплуатацию вертолетов на значительных удалениях от аэродромов и баз за счет использования принципа техобслуживания оборудования по техническому состоянию.
В основной состав комплекса входят:
— единая вычислительная система, обеспечивающая обработку информации по единому интерфейсу на базе ЭВМ «Багет-53»;
— информационно-управляющее поле кабины на базе многофункциональных жидкокристаллических индикаторов МФИ-10-6М и многофункционального пульта ПС-7В с применением устройства регистрации видеоинформации;
— навигационное оборудование в составе высокоточной ИНС-2000 и бесплатформенной курсовертикали СБКВ-2В-2 с комплексированием со спутниковой навигационной системой, доплеровским измерителем скорости и сноса (ДИСС) и системой воздушных сигналов (СВС), радиотехнической системы дальней навигации (РСДН);
— интегрированная система обнаружения радиоэлектронного и лазерного облучения и пеленгатора УФ-излучения;
— система автоматического управления (САУ);
— система управления оружием;
— нашлемная система целеуказания и индикации;
— обзорно-прицельная станция для обнаружения и распознавания объектов, прицеливания, захвата и автосопровождения объектов по телевизионному и тепловизионному каналам. В состав входят: система стабилизации линии визирования, система автоматического сопровождения целей, оптико-телевизионный канал, тепловизионный канал, лазерный дальномер;
— обзорно-пилотажная система летчика с очками ночного видения, предназначена для круглосуточного обзора местности, поиска и обнаружение объектов (ориентиров и препятствий). Состав: низкоуровневый телевизионный канал, тепловизионный канал, лазерный дальномер;
— пилотажный комплекс вертолета;
— бортовой комплекс средств связи КСС-28Н-1, обеспечивает автоматический телекодовый обмен данными с наземными пунктами управления и другими летательными аппаратами, оборудованными аппаратурой, обеспечивающей встречную работу; дальнюю и ближнюю открытую и засекреченную радиосвязь через изделие криптозащиты и КВ-модем. Комплекс обеспечивает одновременную работу (прием — передача) по трем каналам связи, в том числе по двум телефонным каналам и одному телекодовому. Работает в режимах ФРЧ и ППРЧ
В состав БРЭО входит также АТТ (автомат теплотелевизионный) семейства «Охотник», разработки ФГУП «ГРПЗ». Это изделие на вертолете Ми-28Н выполняет функции, связанные с интеллектуальной обработкой видеоизображений, в результате чего становится возможным видение фоноцелевой картины при любых погодных условиях в любое время суток. В АТТ впервые из всех моделей «Охотник», реализован высокоскоростной цифровой интерфейс для передачи видеосигналов при вибрациях и крене вертолета, также обеспечивается автоматическое обнаружение и сопровождение целей. Так же вертолет способен осуществлять разведку и целеуказание боевым вертолетам и самолетам.
МИ-28Н оборудован станцией Л-150-28 (СПО).
![]()
При возникновении нештатной ситуации или катастрофического разрушения конструкции на высоте более 100 м сначала отстреливаются лопасти винта, консоли крыла и двери обеих кабин, затем специальными резаками перерезаются ремни принудительного притяга, надуваются специальные «трапы» — баллонеты, которые не дают экипажу при покидании задеть шасси или повернутую пушку, и экипаж покидает машину с помощью парашютов.
При такой же ситуации, но на высоте менее 100 м срабатывает система принудительного притяга ремней, надежно фиксирующая экипаж в энергопоглощающих креслах «Памир-К» разработки КБ «Звезда». Сначала энергию удара гасят основные стойки шасси, которые, деформируясь, поглощают ее. Далее в работу вступают кресла, которые способны погасить вертикальную перегрузку 50-60 g до 15-17 g, обеспечивая травмобезопасность пилоту и штурману-оператору.
В конструкции кабины применена высокостойкая броня, полностью броневое плоскопараллельное остекление выдерживает прямые попадания бронебойных пуль калибром до 12,7 мм, осколочно-фугасных снарядов калибра 20мм, лопасти сохраняют работоспособность при попадании 30 мм снарядов.
Бронекабина экипажа, так называемая «ванна», выполнена из 10-мм листов алюминия, на которые наклеены 16-мм бронеэлементы из керамики. Двери кабины выполнены из стеклопластика с алюминиевой плитой и керамической броней. Лобовые стекла кабины представляют собой прозрачные силикатные блоки толщиной 42 мм, а боковые стекла и стекла дверей — из таких же блоков, но толщиной 22 мм. Кабина летчика отделена от кабины оператора 10-мм алюминиевой бронеплитой, что сводит к минимуму поражение обоих членов экипажа при разрыве малокалиберного осколочно-фугасного зажигательного (ОФЗ) снаряда в одной из кабин. Топливные баки заполнены пенополиуретаном и снабжены латексным самозатягивающимся протектором.
![]()
Ми-28 способен выполнять полет на предельно малых высотах (до 5 м) с огибанием рельефа местности. Повышена маневренность вертолета, который теперь может перемещаться назад и в стороны со скоростью 100 км/ч. Во время «зависания» суммарная угловая скорость разворота может достигать 90 градусов в секунду, а с учетом угловой скорости рыскания чуть более 117 град/сек, максимальная угловая скорость крена более 100 град/сек.
По сравнению с Ми-24 у Ми-28 в 1,5 — 2 раза снижена заметность в инфракрасном диапазоне (при тех же двигателях) за счет установки экранно-выхлопных устройств (ЭВУ).
Защиту от поражения управляемыми ракетами на Ми-28Н обеспечивает аппаратура для постановки помех радиолокационным станциям, и ИК головкам самонаведения — «Витебск» Л370(Президент-С (СОЭП). Вертолет может вести боевые действия автономно, вне аэродрома в течение 15 суток. Трудоёмкость технического обслуживания по сравнению с Ми-24 снижена в 3 раза. На входе двигателей установлены пылезащитные устройства, обеспечена беспомпажная работа двигателей при пуске НАР. Установлена ВСУ АИ-9В, обеспечивающая кондиционирование, обогрев кабины и питание электросистем.

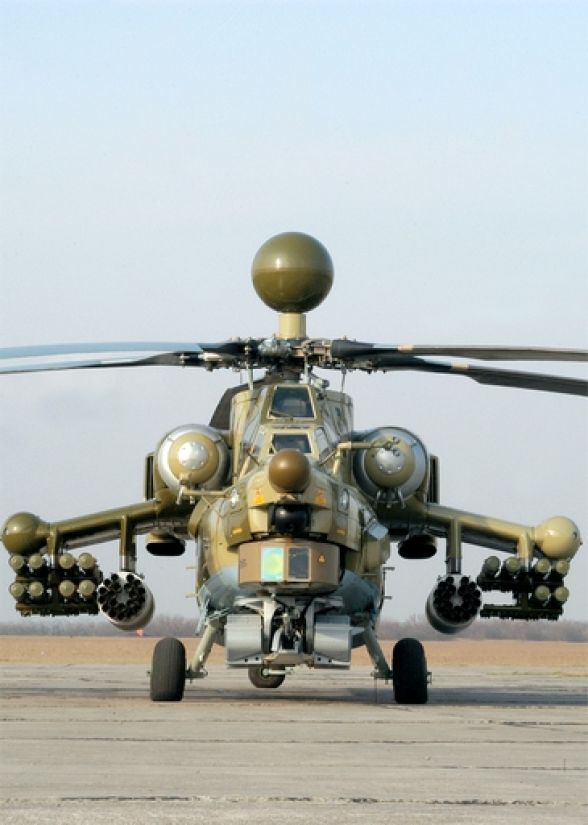

Встроенное стрелково-пушечное:1 × 30-мм пушка 2А42, боекомплект 250 снарядов.;
Точек подвески: 4
Подвесное стрелково-пушечное: 2 × 23-мм ГШ-23Л;
Неуправляемое ракетное: НАР С-8 — 4 х 20 шт; НАР С-13] — 4 х 5 шт;
Управляемое ракетное: ПТУР «Атака-В» (9М120, 9М120Ф, 9А-2200) х16.;
«Воздух-воздух»: Игла-В — 4 x 4 шт.,
Бомбовое: авиабомбы 250, 500 кг, баки с зажигательной смесью.
30-мм пушка НППУ-28 боекомплект 250 снарядов, подача снарядов двусторонняя селективная, есть возможность выбора снарядов: бронебойного или ОФЗ.Предназначена для поражения легкобронированной техники на дальности 1500 м, живой силы до 4000 м и малоскоростных воздушных целей до 2500 м. Для повышения точности стрельбы, ствол амортизирован. Боекомплект состоит из бронебойных и осколочно-фугасных снарядов. Диапазон отклонения пушки: по азимуту ±110°; по углу места +13…-40°.Пушка синхронизирована с прицелом. Летчик также может вести огонь с помощью ИЛС или нашлемного прицела.
УР Атака-В предназначена для уничтожения бронетехники, живой силы, вертолетов, ДОТ, ДЗОТ. Управление ракетой осуществляется через радиоканал мм диапазона(узкая диаграмма направленности), передатчик находится в носовой части вертолета, приемник расположен в задней части ракеты. Возможно применение ракет одновременно с 10 носителей].В сочетании с автоматом сопровождения цели, вертолет может маневрировать с углом рыскания ±110°, по крену ±30°.В отличие от лазерно-лучевых систем наведения, имеет преимущество в неограниченном времени управления ракетой, с высоким темпом стрельбы, лазерные системы менее надежны и требуют накачки лазера, то есть длительного времени ожидания после каждого пуска.
Ракета с ТГСН Игла-В предназначена для поражения малоразмерных БПЛА, вертолетов, самолетов, крылатых ракет. На ракете Игла предусмотрено охлаждение головки самонаведения ракеты, что позволяет поражать цели не только по теплу от горячих выхлопных газов двигателя, но и любые теплоконтрастные цели, ГСН ракет обеспечивает селекцию тепловых помех.
![]()
Технические характеристики
Экипаж: 2 человека
Пассажиров: 3 человека
Масса:
- пустого: 8095 кг.
- нормальная взлётная масса: 10900 кг.
- максимальная взлетная масса: 12100 кг.
Масса боевой нагрузки: 2300 кг.
Масса топлива: 1500 кг.
Силовая установка:
- тип двигателя: турбовальный
Мощность:
- на чрезвычайном режиме: 2700 лс.
- на взлетном режиме: 2200 лс.
- на крейсерском режиме: 1500 лс.
Лётные характеристики
Максимальная скорость:
- при горизонтальном полете: 300 км/ч
- максимальная: 382 км/ч
Дальность полета:
- максимальная 450 км
- с ПТБ: 1087 км
Статический потолок: 3600 м
Динамический потолок: 5000 м
Скороподъёмность: 13,6 м/с
История создания
Разработка вертолёта велась на Московском вертолётном заводе им. М. Л. Миля с 1980 года в условиях творческого соревнования с ОКБ Камова, создававшего альтернативный боевой вертолёт Ка-52. Первый опытный образец вертолёта Ми-28 совершил первый полет 10 ноября 1982 года. Первый образец Ми-28 предназначался преимущественно для снятия летно-технических характеристик и не нес системы вооружения. Ее установили на втором летном экземпляре, сборку которого опытное производство МВЗ завершило в сентябре 1983 г. В его конструкции были учтены все замечания макетной комиссии ВВС. Постройку третьего летного экземпляра Ми-28, в конструкции которого были учтены все замечания заказчика и изменения, вносимые в опытно-экспериментальные образцы по мере их доводки, опытное производство МВЗ им. М. Л. Миля начало в 1985 г. Модернизированный вертолет получил в 1987 г. название Ми-28А. Испытания модернизированного Ми-28А начались в январе 1988г.
Они прошли благополучно, и в следующем году вертолет впервые был продемонстрирован на авиасалоне Ле-Бурже в Париже и на выставке в Ред-Хилл под Лондоном, где пользовался огромным успехом у посетителей. В том же году первый опытно-экспериментальный вертолет Ми-28 впервые был официально представлен и у себя на родине во время авиационного праздника в Тушино. В январе 1991 г. к программе испытаний присоединился второй Ми-28А , собранный опытным производством МВЗ. В сентябре 1993 г. в ходе общевойсковых учений под Гороховцом вертолеты блестяще продемонстрировали свои летные и боевые качества.
Выкатка из сборочного цеха первого опытного экземпляра Ми-28Н состоялась 16 августа 1996 года, 14 ноября 1996 года вертолет впервые поднялся в воздух. В конце декабря 2005 года на предприятии был проведен подъем первого серийного вертолета нового поколения Ми-28Н. Государственные совместные испытания опытного боевого вертолета Ми-28Н были начаты в мае 2005 г. Программой ГСИ было предусмотрено проведение большого объема наземных работ и испытательных полетов, что обеспечивало возможность всесторонней оценки боевых свойств вертолета. С целью решения оперативных вопросов, возникающих в ходе ГСИ и требующих быстрого и компетентного решения, была создана государственная комиссия по проведению ГСИ опытного боевого вертолета Ми-28Н, работу которой возглавил непосредственно главнокомандующий ВВС.
В соответствии с решением ГК ВВС, ГСИ вертолета Ми-28Н были проведены в два этапа. В рамках первого этапа было выдано предварительное заключение о возможности выпуска установочной партии вертолетов. При этом решениями командования ВВС были сформированы технические облики вертолета Ми-28Н, обеспечивающие после завершения первого этапа ГСИ круглосуточное выполнение вертолетом боевых задач по уничтожению наземных целей с основным комплексом вооружения, второго этапа ГСИ — воздушных целей с применением ракет «воздух-воздух», а также высокую выживаемость вертолета за счет оснащения средствами радиоэлектронного подавления.
ГСИ завершены 26 декабря 2008 года.
Эксплуатация
В 2005 году начальник российского Генерального штаба генерал армии Юрий Балуевский заявил, что вертолеты Ка-50 и Ка-52 необходимы для подразделений спецназа. Хотя при этом основным боевым вертолетом будет Ми-28Н «Ночной охотник»
Во второй половине июня 2006 г. два Ми-28Н принимали участие в командно-штабных учениях на территории Республики Беларусь, носивших название «Щит Союза — 2006». Это были первая опытная машина ОП-1 и первая предсерийная 01-01 (бортовой номер — 32).
7 сентября в Ростове-на-Дону главком ВВС принял участие в заседании государственной комиссии по проведению госиспытаний Ми-28Н на ОАО «Роствертол». Участники заседания подвели итоги первого этапа государственных испытаний Ми-28Н и проверили готовность предприятий военно-промышленного комплекса к серийному производству вертолета.
Первые четыре серийных Ми-28Н поступили в Торжокский центр боевого применения и переучивания лётного состава армейской авиации в 2008 году. 22 января 2008 года первые два вертолёта поступили в Торжокский ЦБП и ПЛС АА.
В 2009-2011 годах в Военно-воздушные силы РФ поступит 27 вертолётов Ми-28Н. Первые серийные вертолеты поступают в подразделения 4-й армии ВВС и ПВО.
В 2009—2010 годах на авиабазу 6971 (487-й отдельный вертолетный полк) около Будённовска сформирована первая вертолетная эскадрилья из 16 серийных Ми-28Н.
В октябре 2010 года начались поставки на 6974-ю авиабазу (55-й отдельный вертолетный полк).
По состоянию на конец 2010 года в общей сложности Министерством обороны РФ заключены контракты на поставку 97 вертолетов в период до 2015 года.
В ближайшие 10 лет в армию поступят 200 вертолетов Ми-28Н, в том числе 28 - в 2011.
Комплекс бортового радиоэлектронного оборудования
Комплекс БРЭО Ми-28Н по своим техническим характеристикам соответствует требованиям, предъявляемым к авиационному оборудованию 5-го поколения. Главный разработчик — ФНПЦ «РПКБ».
Комплекс бортового радиоэлектронного оборудования Ми-28Н обеспечивает:
— Автоматизированное распределение целей в составе группыКомплекс БРЭО Ми-28Н по своим техническим характеристикам соответствует требованиям, предъявляемым к авиационному оборудованию 5-го поколения. Главный разработчик — ФНПЦ «РПКБ»
Комплекс бортового радиоэлектронного оборудования Ми-28Н обеспечивает:
— Автоматизированное распределение целей в составе группы;
— боевое применение вертолета круглосуточно и в сложных метеоусловиях;
— выполнение боевых задач на предельно малых высотах;
— взаимодействие с вертолетами группы, воздушными и наземными командными пунктами (КП), авианаводчиками;
— совместное (параллельное) применение средств поражения летчиком и оператором;
— возможность адаптации новых и уже используемых АСП;
— эксплуатацию вертолетов на значительных удалениях от аэродромов и баз за счет использования принципа техобслуживания оборудования по техническому состоянию.
В основной состав комплекса входят:
— единая вычислительная система, обеспечивающая обработку информации по единому интерфейсу на базе ЭВМ «Багет-53»;
— информационно-управляющее поле кабины на базе многофункциональных жидкокристаллических индикаторов МФИ-10-6М и многофункционального пульта ПС-7В с применением устройства регистрации видеоинформации;
— навигационное оборудование в составе высокоточной ИНС-2000 и бесплатформенной курсовертикали СБКВ-2В-2 с комплексированием со спутниковой навигационной системой, доплеровским измерителем скорости и сноса (ДИСС) и системой воздушных сигналов (СВС), радиотехнической системы дальней навигации (РСДН);
— интегрированная система обнаружения радиоэлектронного и лазерного облучения и пеленгатора УФ-излучения;
— система автоматического управления (САУ);
— система управления оружием;
— нашлемная система целеуказания и индикации;
— обзорно-прицельная станция для обнаружения и распознавания объектов, прицеливания, захвата и автосопровождения объектов по телевизионному и тепловизионному каналам. В состав входят: система стабилизации линии визирования, система автоматического сопровождения целей, оптико-телевизионный канал, тепловизионный канал, лазерный дальномер;
— обзорно-пилотажная система летчика с очками ночного видения, предназначена для круглосуточного обзора местности, поиска и обнаружение объектов (ориентиров и препятствий). Состав: низкоуровневый телевизионный канал, тепловизионный канал, лазерный дальномер;
— пилотажный комплекс вертолета;
— бортовой комплекс средств связи КСС-28Н-1, обеспечивает автоматический телекодовый обмен данными с наземными пунктами управления и другими летательными аппаратами, оборудованными аппаратурой, обеспечивающей встречную работу; дальнюю и ближнюю открытую и засекреченную радиосвязь через изделие криптозащиты и КВ-модем. Комплекс обеспечивает одновременную работу (прием — передача) по трем каналам связи, в том числе по двум телефонным каналам и одному телекодовому. Работает в режимах ФРЧ и ППРЧ.
В состав БРЭО входит также АТТ (автомат теплотелевизионный) семейства «Охотник», разработки ФГУП «ГРПЗ». Это изделие на вертолете Ми-28Н выполняет функции, связанные с интеллектуальной обработкой видеоизображений, в результате чего становится возможным видение фоноцелевой картины при любых погодных условиях в любое время суток. В АТТ впервые из всех моделей «Охотник», реализован высокоскоростной цифровой интерфейс для передачи видеосигналов при вибрациях и крене вертолета, также обеспечивается автоматическое обнаружение и сопровождение целей.
Так же вертолет способен осуществлять разведку и целеуказание боевым вертолетам и самолетам.
МИ-28Н оборудован станцией Л-150-28 (вариант исполнения Л-150 (СПО).
— боевое применение вертолета круглосуточно и в сложных метеоусловиях;
— выполнение боевых задач на предельно малых высотах;
— взаимодействие с вертолетами группы, воздушными и наземными командными пунктами (КП), авианаводчиками;
— совместное (параллельное) применение средств поражения летчиком и оператором;
— возможность адаптации новых и уже используемых АСП;
— эксплуатацию вертолетов на значительных удалениях от аэродромов и баз за счет использования принципа техобслуживания оборудования по техническому состоянию.
В основной состав комплекса входят:
— единая вычислительная система, обеспечивающая обработку информации по единому интерфейсу на базе ЭВМ «Багет-53»;
— информационно-управляющее поле кабины на базе многофункциональных жидкокристаллических индикаторов МФИ-10-6М и многофункционального пульта ПС-7В с применением устройства регистрации видеоинформации;
— навигационное оборудование в составе высокоточной ИНС-2000 и бесплатформенной курсовертикали СБКВ-2В-2 с комплексированием со спутниковой навигационной системой, доплеровским измерителем скорости и сноса (ДИСС) и системой воздушных сигналов (СВС), радиотехнической системы дальней навигации (РСДН);
— интегрированная система обнаружения радиоэлектронного и лазерного облучения и пеленгатора УФ-излучения;
— система автоматического управления (САУ);
— система управления оружием;
— нашлемная система целеуказания и индикации;
— обзорно-прицельная станция для обнаружения и распознавания объектов, прицеливания, захвата и автосопровождения объектов по телевизионному и тепловизионному каналам. В состав входят: система стабилизации линии визирования, система автоматического сопровождения целей, оптико-телевизионный канал, тепловизионный канал, лазерный дальномер;
— обзорно-пилотажная система летчика с очками ночного видения, предназначена для круглосуточного обзора местности, поиска и обнаружение объектов (ориентиров и препятствий). Состав: низкоуровневый телевизионный канал, тепловизионный канал, лазерный дальномер;
— пилотажный комплекс вертолета;
— бортовой комплекс средств связи КСС-28Н-1, обеспечивает автоматический телекодовый обмен данными с наземными пунктами управления и другими летательными аппаратами, оборудованными аппаратурой, обеспечивающей встречную работу; дальнюю и ближнюю открытую и засекреченную радиосвязь через изделие криптозащиты и КВ-модем. Комплекс обеспечивает одновременную работу (прием — передача) по трем каналам связи, в том числе по двум телефонным каналам и одному телекодовому. Работает в режимах ФРЧ и ППРЧ
В состав БРЭО входит также АТТ (автомат теплотелевизионный) семейства «Охотник», разработки ФГУП «ГРПЗ». Это изделие на вертолете Ми-28Н выполняет функции, связанные с интеллектуальной обработкой видеоизображений, в результате чего становится возможным видение фоноцелевой картины при любых погодных условиях в любое время суток. В АТТ впервые из всех моделей «Охотник», реализован высокоскоростной цифровой интерфейс для передачи видеосигналов при вибрациях и крене вертолета, также обеспечивается автоматическое обнаружение и сопровождение целей. Так же вертолет способен осуществлять разведку и целеуказание боевым вертолетам и самолетам.
МИ-28Н оборудован станцией Л-150-28 (СПО).
Безопасность
При возникновении нештатной ситуации или катастрофического разрушения конструкции на высоте более 100 м сначала отстреливаются лопасти винта, консоли крыла и двери обеих кабин, затем специальными резаками перерезаются ремни принудительного притяга, надуваются специальные «трапы» — баллонеты, которые не дают экипажу при покидании задеть шасси или повернутую пушку, и экипаж покидает машину с помощью парашютов.
При такой же ситуации, но на высоте менее 100 м срабатывает система принудительного притяга ремней, надежно фиксирующая экипаж в энергопоглощающих креслах «Памир-К» разработки КБ «Звезда». Сначала энергию удара гасят основные стойки шасси, которые, деформируясь, поглощают ее. Далее в работу вступают кресла, которые способны погасить вертикальную перегрузку 50-60 g до 15-17 g, обеспечивая травмобезопасность пилоту и штурману-оператору.
Живучесть
В конструкции кабины применена высокостойкая броня, полностью броневое плоскопараллельное остекление выдерживает прямые попадания бронебойных пуль калибром до 12,7 мм, осколочно-фугасных снарядов калибра 20мм, лопасти сохраняют работоспособность при попадании 30 мм снарядов.
Бронекабина экипажа, так называемая «ванна», выполнена из 10-мм листов алюминия, на которые наклеены 16-мм бронеэлементы из керамики. Двери кабины выполнены из стеклопластика с алюминиевой плитой и керамической броней. Лобовые стекла кабины представляют собой прозрачные силикатные блоки толщиной 42 мм, а боковые стекла и стекла дверей — из таких же блоков, но толщиной 22 мм. Кабина летчика отделена от кабины оператора 10-мм алюминиевой бронеплитой, что сводит к минимуму поражение обоих членов экипажа при разрыве малокалиберного осколочно-фугасного зажигательного (ОФЗ) снаряда в одной из кабин. Топливные баки заполнены пенополиуретаном и снабжены латексным самозатягивающимся протектором.
Ми-28 способен выполнять полет на предельно малых высотах (до 5 м) с огибанием рельефа местности. Повышена маневренность вертолета, который теперь может перемещаться назад и в стороны со скоростью 100 км/ч. Во время «зависания» суммарная угловая скорость разворота может достигать 90 градусов в секунду, а с учетом угловой скорости рыскания чуть более 117 град/сек, максимальная угловая скорость крена более 100 град/сек.
По сравнению с Ми-24 у Ми-28 в 1,5 — 2 раза снижена заметность в инфракрасном диапазоне (при тех же двигателях) за счет установки экранно-выхлопных устройств (ЭВУ).
Защиту от поражения управляемыми ракетами на Ми-28Н обеспечивает аппаратура для постановки помех радиолокационным станциям, и ИК головкам самонаведения — «Витебск» Л370(Президент-С (СОЭП). Вертолет может вести боевые действия автономно, вне аэродрома в течение 15 суток. Трудоёмкость технического обслуживания по сравнению с Ми-24 снижена в 3 раза. На входе двигателей установлены пылезащитные устройства, обеспечена беспомпажная работа двигателей при пуске НАР. Установлена ВСУ АИ-9В, обеспечивающая кондиционирование, обогрев кабины и питание электросистем.
Вооружение
Встроенное стрелково-пушечное:1 × 30-мм пушка 2А42, боекомплект 250 снарядов.;
Точек подвески: 4
Подвесное стрелково-пушечное: 2 × 23-мм ГШ-23Л;
Неуправляемое ракетное: НАР С-8 — 4 х 20 шт; НАР С-13] — 4 х 5 шт;
Управляемое ракетное: ПТУР «Атака-В» (9М120, 9М120Ф, 9А-2200) х16.;
«Воздух-воздух»: Игла-В — 4 x 4 шт.,
Бомбовое: авиабомбы 250, 500 кг, баки с зажигательной смесью.
30-мм пушка НППУ-28 боекомплект 250 снарядов, подача снарядов двусторонняя селективная, есть возможность выбора снарядов: бронебойного или ОФЗ.Предназначена для поражения легкобронированной техники на дальности 1500 м, живой силы до 4000 м и малоскоростных воздушных целей до 2500 м. Для повышения точности стрельбы, ствол амортизирован. Боекомплект состоит из бронебойных и осколочно-фугасных снарядов. Диапазон отклонения пушки: по азимуту ±110°; по углу места +13…-40°.Пушка синхронизирована с прицелом. Летчик также может вести огонь с помощью ИЛС или нашлемного прицела.
УР Атака-В предназначена для уничтожения бронетехники, живой силы, вертолетов, ДОТ, ДЗОТ. Управление ракетой осуществляется через радиоканал мм диапазона(узкая диаграмма направленности), передатчик находится в носовой части вертолета, приемник расположен в задней части ракеты. Возможно применение ракет одновременно с 10 носителей].В сочетании с автоматом сопровождения цели, вертолет может маневрировать с углом рыскания ±110°, по крену ±30°.В отличие от лазерно-лучевых систем наведения, имеет преимущество в неограниченном времени управления ракетой, с высоким темпом стрельбы, лазерные системы менее надежны и требуют накачки лазера, то есть длительного времени ожидания после каждого пуска.
Ракета с ТГСН Игла-В предназначена для поражения малоразмерных БПЛА, вертолетов, самолетов, крылатых ракет. На ракете Игла предусмотрено охлаждение головки самонаведения ракеты, что позволяет поражать цели не только по теплу от горячих выхлопных газов двигателя, но и любые теплоконтрастные цели, ГСН ракет обеспечивает селекцию тепловых помех.
Тактико-технические характеристики
Технические характеристики
Экипаж: 2 человека
Пассажиров: 3 человека
Масса:
- пустого: 8095 кг.
- нормальная взлётная масса: 10900 кг.
- максимальная взлетная масса: 12100 кг.
Масса боевой нагрузки: 2300 кг.
Масса топлива: 1500 кг.
Силовая установка:
- тип двигателя: турбовальный
Мощность:
- на чрезвычайном режиме: 2700 лс.
- на взлетном режиме: 2200 лс.
- на крейсерском режиме: 1500 лс.
Лётные характеристики
Максимальная скорость:
- при горизонтальном полете: 300 км/ч
- максимальная: 382 км/ч
Дальность полета:
- максимальная 450 км
- с ПТБ: 1087 км
Статический потолок: 3600 м
Динамический потолок: 5000 м
Скороподъёмность: 13,6 м/с
Читайте также:
Москва нашла ядерный ответ на угрозы западных ударов
20.11.2024 12:11
В ООН оригинально высказались по поводу байденовских дальнобойных ударов по России. По идее, организация, чьей целью официально заявлено мирное развитие всех стран, должна была бы хоть попытаться привлечь старика к ответу.
Аномально сильный прилет в Днепропетровске, взрыв слышен за 20 км, удар по "стоянке" F-16 в Миргороде: Русский ответ Киеву
21.11.2024 11:43
НАТО от имени киевского режима било ракетами Storm Shadow по русскому секретному бункеру на Курщине, а ракетами ATACMS – по арсеналу в Брянске. Удар по масложировым комбинатам – попытка отомстить создателям русских БПЛА.
В Пентагоне всерьез обсуждают обмен ядерными ударами: «Мы хотим сделать это на приемлемых условиях»
В Вашингтоне считают возможным обмен ядерными ударами при определенных условиях. Такое мнение высказал представитель Стратегического командования американского министерства обороны, контр-адмирал Томас Бьюкенен.
Британские Storm Shadow ударили по объекту Управделами президента России: ответим ли на уже вторую атаку натовскими ракетами
20 ноября шесть украинских самолетов Су-24, выпустили 12 британских ракет Storm Shadow (по некоторым данным – 10 ракет) по усадьбе князей Барятинских, построенной в XIX веке. Она располагается в Курской области. На ее территории действует объект Управделами президента России, санаторий «Марьино». Кроме того, по утверждениям издания Defense Express, в усадьбе, в защищенном бункере, оборудован
"Удар ATACMS – проба пера": Военный эксперт предрёк опасные месяцы. Какой будет реакция России?
Военный эксперт, заместитель президента Российской академии ракетных и артиллерийских наук Константин Сивков заявил, что ближайшие два месяца будут наиболее острыми и опасными. "Удар ATACMS – проба пера", — считает он. Так какой же будет реакция России на эту "пробу"?
