Зенитный ракетно-пушечный комплекс 2К22 "Тунгуска"

Источник 06.04.2012 22:05
19 408
0

Зенитный ракетно-пушечный комплекс 2К22 "Тунгуска" предназначен для противовоздушной обороны мотострелковых и танковых частей и подразделений на марше и во всех видах боя, обеспечивает поражение низколетящих воздушных целей, в том числе "зависших" вертолетов.

Принят на вооружение в середине восьмидесятых годов. Боевая машина имеет башенную установку с двумя двухствольными 30-мм автоматическими пушками и восемью пусковыми установками с зенитными управляемыми ракетами.

История разработки и принятия на вооружение

Разработка комплекса "Тунгуска" была поручена Конструкторскому бюро приборостроения (КБП) МОП (главный конструктор А.Г. Шипунов) в кооперации с другими организациями оборонных отраслей промышленности Постановлением ЦК КПСС и СМ СССР от 8 июня 1970 г. и первоначально предусматривала создание новой пушечной зенитной самоходной установки (ЗСУ) на смену известной "Шилке" (ЗСУ-23-4).

Предыстория

Несмотря на успешное применение "Шилки" в войнах на Ближнем Востоке, в ходе этих боевых действий выявились и ее недостатки - малая досягаемость по целям (не более 2 км по дальности), неудовлетворительное могущество снарядов, а также пропуски воздушных целей необстрелянными из-за невозможности своевременного обнаружения. Была проработана целесообразность увеличения калибра автоматических зенитных пушек. Проведенные экспериментальные исследования показали, что переход от снаряда калибра 23 мм на снаряд калибра 30 мм с двух-трехкратным увеличением массы взрывчатого вещества позволяет в 2-3 раза уменьшить необходимое число попаданий для поражения самолета. Сравнительные расчеты боевой эффективности ЗСУ-23-4 и гипотетической ЗСУ-30-4 при стрельбе по истребителю МиГ-17, летящему со скоростью 300 м/с, показали, что при одинаковой массе расходуемого боекомплекта вероятность поражения возрастает примерно в полтора раза, досягаемость по высоте - с 2000 до 4000 м. С увеличением калибра пушек увеличивается и эффективность стрельбы по наземным целям, расширяются возможности использования в ЗСУ снарядов кумулятивного действия для поражения легкобронированных целей типа боевых машин пехоты и др. Переход с калибра автоматических зенитных пушек 23 мм на 30 мм практически не сказывался на обеспечиваемом темпе стрельбы, но при дальнейшем увеличении калибра обеспечить высокую скорострельность было технически невозможно.

ЗСУ "Шилка" обладала очень ограниченными поисковыми возможностями, обеспечиваемыми ее РЛС сопровождения целей в секторе 15:40° по азимуту с одновременным изменением угла места в пределах 7° от установленного направления оси антенны. Высокая эффективность стрельбы ЗСУ-23-4 достигалась лишь при получении предварительного целеуказания от батарейного командирского пункта ПУ-12 (ПУ-12М), который, в свою очередь, использовал данные, поступающие от пункта управления начальника ПВО дивизии, имевшего РЛС кругового обзора типа П-15 (П-19). Только после этого РЛС ЗСУ-23-4 успешно производила поиск целей. При отсутствии целеуказаний РЛС ЗСУ могла осуществлять автономный круговой поиск, но эффективность обнаружения воздушных целей при этом оказывалась менее 20%. В НИИ-3 МО было определено, что для обеспечения боевой автономной работы перспективной ЗСУ и высокой эффективности стрельбы в ее составе должна быть собственная РЛС кругового обзора с дальностью действия 16-18 км (при среднеквадратической ошибке измерения дальности не более 30 м), а сектор обзора этой РЛС в вертикальной плоскости должен быть не менее 20°.

Однако, целесообразность разработки зенитного пушечно-ракетного комплекса вызвала большие сомнения в аппарате министра обороны СССР А.А. Гречко. Основанием для таких сомнений и даже прекращения финансирования дальнейшей разработки ЗСУ "Тунгуска" (в период 1975-1977 гг.) было то, что принятый на вооружение в 1975г. ЗРК "Оса-АК" имел близкую по размерам зону поражения самолетов по дальности (до 10 км) и большие, чем у ЗСУ "Тунгуска", размеры зоны поражения самолетов высоте (0,025-5 км), а также примерно одинаковые характеристики эффективности поражения самолетов. Но при этом не учитывалась специфика вооружения полкового дивизиона ПВО, для которого предназначалась ЗСУ, а также то, что при борьбе с вертолетами ЗРК "Оса-АК" существенно уступал ЗСУ "Тунгуска", так как имел значительно большее работное время - более 30с против 8-10с у ЗСУ "Тунгуска". Малое время реакции ЗСУ "Тунгуска" обеспечивало успешную борьбу с кратковременно появляющимися ("подскакивающими") или с внезапно вылетающими из-за складок местности вертолетами и другими низколетящими целями, чего не мог обеспечить ЗРК "Оса-АК".


В войне во Вьетнаме американцы впервые применили вертолеты, вооруженные противотанковыми управляемыми ракетами (ПТУР). Стало известно, что оказались успешными 89 из 91 захода вертолетов с ПТУР в атаки на объекты бронетехники, огневые позиции артиллерии и другие наземные цели. Исходя из этого боевого опыта в каждой дивизии США были созданы специальные вертолетные подразделения для борьбы с бронетанковой техникой. Группа вертолетов огневой поддержки совместно с вертолетом-разведчиком занимала укрытую в складках местности позиции в 3-5 км от линии боевого соприкосновения войск. При подходе к ней танков вертолеты "подскакивали" вверх на 15-25 м, поражали танки с помощью ПТУР, а затем быстро скрывались. В результате проведенных исследований было определено, что средства разведки и поражения, имеющиеся у современных танков, как и в целом вооружение, используемое для поражения наземных целей в мотострелковых, танковых и артиллерийских формированиях, не способно поражать вертолеты в воздухе. ЗРК "Оса" могут осуществлять надежное прикрытие наступающих танковых подразделений от ударов самолетов, но они не способны обеспечить защиту танков от вертолетов.

Позиции этих ЗРК будут находится на удалении до 5-7 км от позиций вертолетов, которые при атаке танков будут "подскакивать", зависая в воздухе не более 20-30 с. По суммарному времени реакции комплекса и полета ЗУР до рубежа расположения вертолетов ЗРК "Оса" и "Оса-АК" не могли поразить вертолет. ЗРК "Стрела-2", "Стрела-1" и ЗСУ "Шилка" по своим боевым возможностям также были не способны вести борьбу с вертолетами огневой поддержки при подобной тактике их боевого применения. Единственным зенитным средством, способным вести эффективную борьбу с зависающими вертолетами, могла быть ЗСУ "Тунгуска", обладающая возможностью сопровождать танки в составе их боевых порядков, имевшая достаточную дальнюю границу зоны поражения (4-8 км) и малое работное время (8-10 с).

Разработка

Разработка комплекса "Тунгуска" в целом проводилась КБП МОП (главный конструктор А.Г. Шипунов). Главными конструкторами пушек и ракеты соответственно являлись В.П. Грязев и В.М. Кузнецов. В разработке основных средств комплекса участвовали Ульяновский механический завод МРП (по радиоприборному комплексу, главный конструктор Ю.Е. Иванов), Минский тракторный завод МСХМ (по гусеничному шасси ГМ-352 с системой электропитания), ВНИИ "Сигнал" МОП (по системам наведения, стабилизации линии выстрела и оптического прицела, аппаратуре навигации), ЛОМО МОП (по прицельно-оптическому оборудованию) и другие организации.

Совместные (государственные) испытания комплекса "Тунгуска" проводились с сентября 1980 г. по декабрь 1981 г. на Донгузском полигоне . Комплекс был принят на вооружение Постановлением ЦК КПСС и СМ СССР от 8 сентября 1982 г. Серийное производство комплексов "Тунгуска" и их модификаций было организовано на Ульяновском механическом заводе МРП, пушечного вооружения - на Тульском механическом заводе МОП, ракетного - на Кировском машиностроительном заводе "Маяк" МОП, прицельно-оптического оборудования - в ЛОМО МОП. Гусеничные самоходы (с системами обеспечения) поставлял Минский тракторный завод МСХМ.

К середине 1990 г. комплекс "Тунгуска" был модернизирован и получил обозначение "Тунгуска-М" (2К22М). Комплекс 2К22М с августа по октябрь 1990 г. проходил испытания на Эмбенском полигоне под руководством комиссии, которую возглавлял А.Я. Белоцерковский и был принят на вооружение в том же году.

ЗРПК "Тунгуска" и его модификации находятся на вооружении вооруженных сил России, Белоруссии. В 1999 году Россия начала поставки в Индию ЗРПК "Тунгуска-М1" в общем количестве 60 штук. Ранее Индия приобрела 20 комплексов "Тунгуска". По некоторым данным комплекс в единичном количестве через ГК "Воентех" в середине 90-х годов был поставлен в Великобританию.

На западе комплекс получил обозначение SA-19 "Grison".

Состав комплекса

Зенитный пушечно-ракетный комплекс 2К22 состоит из боевых средств, средств технического обслуживания и учебно-тренировочных средств, размещаемых в изделиях 1Р10-1 и 2В110-1.

Боевые средства ЗПРК 2К22 включают в себя батарею зенитных самоходных установок ЗСУ 2С6, состоящую из шести боевых машин.

Средства технического обслуживания ЗПРК 2К22 включают в себя:
  • машину ремонта и технического обслуживания 1Р10-1,
  • машину технического обслуживания 2В110-1,
  • машину ремонта и технического обслуживания 2Ф55-1,
  • транспортно-заряжающие машины 2Ф77М,
  • дизельную электростанцию ЭСД2-12,
  • для проведения технического обслуживания привлекаются также мастерская МТО-АГ-1М (для обслуживания гусеничных шасси ЗСУ 2С6), автоматизированная контрольно-испытательная подвижная станция АКИПС 9В921 (для обслуживания ракет 9М311).

Учебно-тренировочные средства состоят из:
  • тренировочного устройства 1РЛ912, предназначенного для обучения и тренировки командира ЗСУ и оператора,
  • тренажера 9Ф810, предназначенного для обучения и тренировки наводчика ЗСУ.

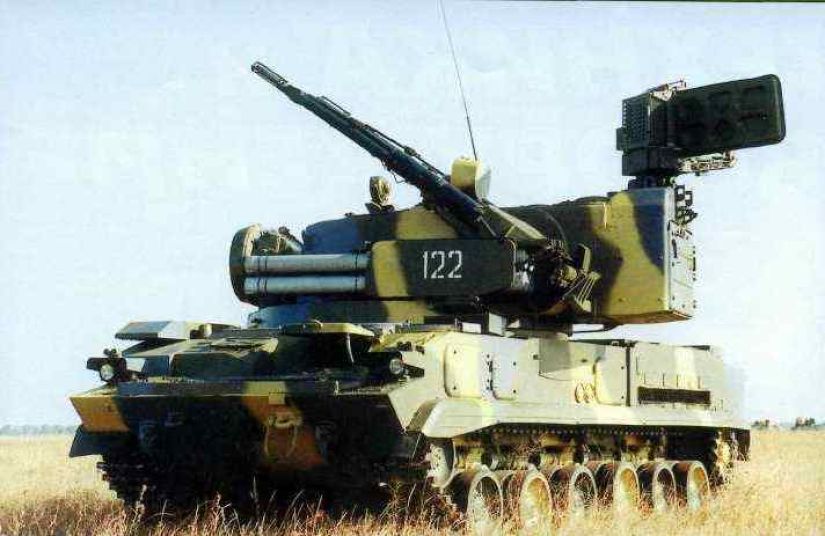

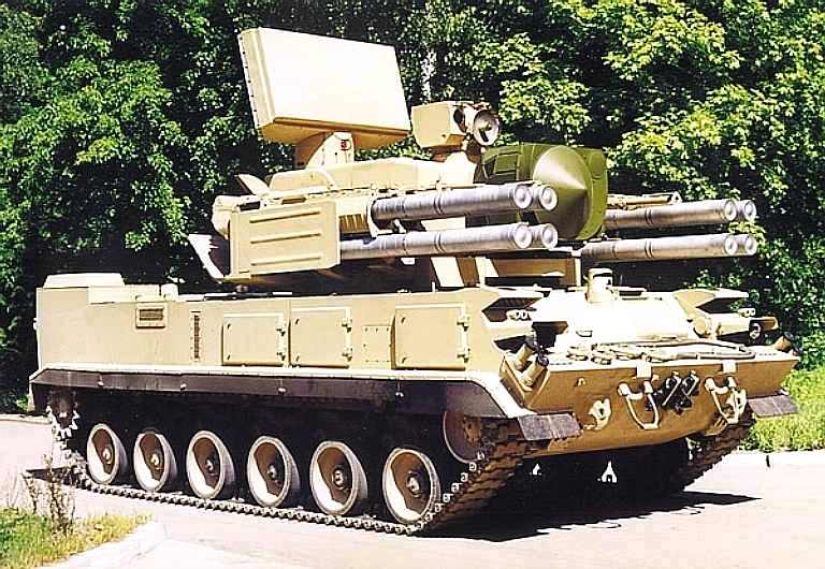

Зенитная самоходная установка ЗСУ 2С6 состоит из гусеничного шасси ГМ 352, на котором установлена башня 2А40. В башне смонтирован радиоприборный комплекс РЦК 1А27, в состав которого входят радиолокационная система 1РЛ144, цифровая вычислительная система 1А26 и система измерения углов качек 1Г30.

Кроме того в башне установлен оптический прицел с системой наведения и стабилизации 1А29, навигационная аппаратура, аппаратура внешней и внутренней связи, включающая в себя радиостанцию Р-173 и аппаратуру внутренней телефонной связи 1В116, средства защиты от оружия массового поражения, противопожарное оборудование, часть которого установлена в гусеничном шасси ГМ-352, средства наблюдения, система вентиляции и обеспечения микроклимата. Бронированный корпус защищает аппаратуру и расчет ЗСУ от поражения пулями калибра 7,62 мм и осколками.

Снаружи башни, в передней ее части установлена антенная колонка станции сопровождения цели, с внешней стороны по бортам корпуса башни расположены направляющие для установки ракет 9М311 и зенитные автоматы 2А38. На крыше башни, в кормовой части, расположена антенная колонка станции обнаружения и целеуказания.

Внутренняя часть башни, по расположению и назначению оборудования, делится на отделение управления, артиллерийский и кормовой отсеки. Отделение управления находится в передней части башни, артиллерийский отсек занимает объем по периметру башни и среднюю часть колпака башни.

Для обеспечения боевой работы ЗСУ приборный комплекс 1А27 выполняет следующие операции:
  • поиск, обнаружение и сопровождение воздушных целей;
  • выдачу сигналов наведения зенитных автоматов;
  • выдачу сигналов управления ракетой;
  • выработку текущих значений координат ЗСУ относительно реперной точки;
  • обеспечивает индикацию на пульте командира ЗСУ режимов работы радиолокационной системы.

Оптический прицел с ситемой наведения и стабилизации обеспечивает поиск, обнаружение, сопровождение воздушных и наземных целей и определение рассогласования между положением ракеты и оптической линией визирования прицельно оптического оборудования. Оптический прицел с системой наведения и стабилизации состоит из системы наведения и стабилизации оптического прицела, прицельно-оптического оборудования и аппаратуры выделения координат.

Наведение ПОО на цель осуществляется приводами СНС ОП по сигналам управления, поступающим с пульта наводчика или от ЦВС.

Средства внешней и внутренней связи обеспечивают связь с внешнем абонентом и между номерами расчета.

Башня 2А40 установлена на гусеничном шасси. По назначению систем и оборудования шасси разделено на отделение управления, отделение под установку башни, моторно-трансмиссионное отделение и отсеки для размешения средств жизнеобеспечения, противопожарного оборудования, силового следящего привода горизонтального наведения, газотурбинного двигателя.

ЗСУ 2С6 смонтирована на шасси многоцелевого гусеничного тяжелого транспортера МТ-Т. Гидромеханическая трансмиссия и гидропневматическая подвеска с изменяемым клиренсом обеспечивают высокую проходимость и плавность хода по пересеченной местности.


Огонь из 30-мм пушек 2А38 может вестись с ходу или с места, а пуск ЗУР только с остановки. Система управления огнем - радиолокационно-оптическая. Обзорная РЛС с дальностью обнаружения целей 18км расположена в задней части башни. Перед башней находится РЛС сопровождения целей с дальностью действия 13км. Кроме РЛС в состав системы управления огнем входят цифровая ЭВМ, стабилизированный оптический прицел и углоизмерительные приборы.

Время реакции комплекса 6-8с. Боевая машина имеет систему навигации, топопривязки и ориентирования для определения координат. Перезаряжание установки производится из специальной транспортно-заряжающей машины на шасси автомобиля КамАЗ-43101 контейнерным способом. Время перезаряжания ЗСУ ракетами и снарядами - 16мин. Корпус и башня машины изготовлены из цельносварной брони и обеспечивают защиту экипажа от пуль и осколков. Механик- водитель размещается в передней части корпуса машины. Оператор РЛС, командир и стрелок располагаются в башне.


Организационно 4 боевых машины комплекса "Тунгуска" сводились в зенитный ракетно-артиллерийский взвод зенитной ракетно-артиллерийской батареи, состоящей из взвода ЗРК "Стрела-10СВ" и взвода комплексов "Тунгуска". Батарея входит в состав зенитного дивизиона мотострелкового (танкового) полка. В качестве батарейного командирского пункта используется пункт управления ПУ-12М, который был связан с командным пунктом командира зенитного дивизиона - начальника ПВО полка. В качестве последнего использовался пункт управления подразделениями ПВО полка "Овод-М-СВ" (подвижной пункт разведки и управления ППРУ-1) или его модернизированный вариант - "Сборка-М"(ППРУ-1М). В дальнейшем боевые машины комплекса "Тунгуска" должны были сопрягаться с унифицированным батарейным командирским пунктом 9С737 "Ранжир".

При сопряжении с комплекса "Тунгуска" с ПУ-12М команды управления и ЦУ с последнего на боевые машины должны были передаваться голосом с помощью штатных радиостанций, а при сопряжении с командирским пунктом 9С737 - с помощью кодограмм, формируемых аппаратурой передачи данных, которой должны были быть оборудованы эти средства. В случае управления комплексами "Тунгуска" от батарейного командирского пункта анализ воздушной обстановки и выбор целей для обстрела каждым комплексом должны были производится на этом пункте. В этом случае на боевые машины должны были передаваться распоряжения и целеуказания, а с комплексов на батарейным пункт - данные о состоянии и результатах боевой работы комплекса. Предполагалось в дальнейшем обеспечить прямое сопряжение зенитного пушечно-ракетного комплекса и с КП начальника ПВО полка с помощью телекодовой линии передачи данных.

Модернизация

К середине 1990 г. комплекс "Тунгуска" был модернизирован и получил обозначение 2К22М "Тунгуска-М". Основными доработками комплекса были введение в его состав новых радиостанций и приемника для связи с батарейным командирским пунктом "Ранжир" (ПУ-12М) и командирским пунктом ППРУ-1М(ППРУ-1), а также замена газотурбинного двигателя агрегата электропитания комплекса на новый - с повышенным ресурсом работы (600 вместо 300 часов).

В модификации "Тунгуска-М1" автоматизированы процессы наведения ЗУР и обмена информацией с батарейным командирским пунктом. В ракете 9М311М лазерный неконтактный датчик цели заменен радиолокационным, что повысило вероятность поражения ракет типа АLСМ. Вместо трассера установлена импульсная лампа - эффективность повысилась в 1.3-1.5 раза, дальность ЗУР достигла 10 км. Проводятся работы по замене выпускавшегося в Белоруссии шасси ГМ-352 на разработанное мытищинским ПО "Метровагонмаш" ГМ-5975.

В комплексе 2K22M1 "Тунгуска-М1" (2003г.) реализован ряд технических решений, позволивших расширить его возможности:

  1. В состав ЗСУ введена аппаратура приема и реализации автоматизированного внешнего целеуказания, которая по радиоканалу сопрягается с батарейным командным пунктом, что позволило автоматически распределять с батарейного КП "Ранжир" цели между ЗСУ батареи и значительно повысило эффективность боевого применения при массированном налете.
  2. Введены схемы разгрузки, что позволило значительно облегчить работу наводчика при сопровождении подвижной воздушной цели оптическим прицелом, свело к работе как бы по неподвижной цели, что намного уменьшило ошибки при сопровождении (это очень важно при обстреле цели ракетой, так как величина промаха не должна превышать 5 м).
  3. Усовершенствована аппаратура выделения координат в связи с применением нового типа ракеты, оснащенной, кроме непрерывного источника света, еще и импульсным. Это нововведение существенно повысило помехозащищенность аппаратуры и дало возможность с большей вероятностью поражать цели, оснащенные оптическими помехами. Применение нового типа ракеты увеличило дальность зоны поражения ракетным вооружением до 10 000 м.
  4. Изменена система измерения углов качки и курса, что значительно уменьшило возмущающие воздействия на гироскопы, возникающие при движении, снизило ошибки измерения углов наклона и курса ЗСУ, повысило устойчивость контура управления зенитными автоматами и, следовательно, повысило вероятность поражения целей.
  5. Увеличено время работы элементов ракеты, что повысило дальность стрельбы с 8 до 10 км, и введен радиолокационный неконтактный датчик цели (НДЦ) с круговой диаграммой направленности антенны и радиусом срабаывания до 5м, что обеспечило поражение малоразмерных целей (типа крылатой ракеты АLСМ).


Модернизация системы управления оптическим прицелом, ЦВС и РЛС значительно упрощает процесс сопровождения цели наводчиком с одновременным повышением точности сопровождения и уменьшением зависимости эффективности боевого применения оптического канала от уровня профессиональной подготовленности наводчика. Проводятся работы по дальнейшей модернизации ЗСУ 2С6М1. Введение телетепловизионного канала с автоматом сопровождения обеспечивает наличие пассивного канала сопровождения цели и всесуточность применения ракетного вооружения.

В целом уровень боевой эффективности комплекса "Тунгуска-М1" в условиях помех в 1,3 - 1,5 раза выше по сравнению с комплексом "Тунгуска-М".

Тактико-технические характеристики

Размеры
Длина корпуса, мм7880
Ширина корпуса, мм3400
Высота, мм3356 в походном
4021 в боевом
База, мм4650
Колея, мм3265
Клиренс, мм155..605
Бронирование
Тип бронипротивопульная
Вооружение
Калибр и марка пушки2 х 30-мм 2А38
Тип пушкинарезные малокалиберные автоматические пушки
Боекомплект пушки1936
Дальность стрельбы, кмпо воздушным:
пушечная — 0,2..4
ЗУР — 2,5..8
по наземным:
до 2
Другое вооружение8 х ЗУР 9М311
Подвижность
Тип двигателя
Мощность двигателя, л. с.840
Скорость по шоссе, км/ч65
Скорость по пересечённой местности, км/ч40 по грунту
10 по бездорожью
Запас хода по шоссе, км500
Тип подвескииндивидуальная торсионная
Преодолеваемый подъём, град.35
Преодолеваемый ров, м2,0
Преодолеваемый брод, м1,0
