Одноступенчатая баллистическая ракета Р-17 «Скад»

11.04.2012 18:22

73 029

Р-17 (индекс ракеты — 8К14, по классификации МО США и НАТО — SS-1c Scud B, экспортное обозначение R-300, неофициально — «керосинка») — советская жидкостная одноступенчатая баллистическая ракета на долгохранимых компонентах топлива, входящая в ракетный комплекс оперативно-тактического назначения 9К72 «Эльбрус».

История создания

Попытки дальнейшей модернизации ракет Р-11М (проект Р-11МУ, индекс ГРАУ 8К12) показали нецелесообразность использования вытеснительной системы подачи топлива для повышения удельной тяги двигателя (с целью увеличения дальности ракеты свыше 150 км при массе полезной нагрузки не менее 900 кг). Малый запас тяги двигателя не позволял повышать запас компонентов ракетного топлива (а значит и общую массу ракеты), при этом дальнейшее повышение давления в баках также было невозможным из-за достижения предельного значения.

Наилучшим вариантом решения проблемы было использование двигателя с турбонасосной системой подачи топлива. Кроме того, турбонасосный агрегат обеспечивал лучшую «управляемость» двигателя (за счет точной регулировки тяги), а значит появилась реальная возможность повысить точность ракеты (по дальности).

К 1957 году в ОКБ-3 НИИ-88 главного конструктора Д. Д. Севрука был разработан ЖРД с ТНА С3.42, который мог быть использован в ракетах с габаритами Р-11, при этом гарантировал достижение максимальной дальности около 240 км.

По предложению инициативной группы главным конструктором СКБ-385 В. П. Макеевым было принято решение подготовить до 10 января 1958 г. проектный чертеж компоновки, пневмогидравлическую схему и основные расчеты новой ракеты. В ОКБ-1 С. П. Королев поддержал этот проект, благодаря чему эта идея также нашла поддержку и в ГАУ (Главном артиллерийском управлении). Постановлением ЦК КПСС и правительства № 378—181 от 1 апреля 1958 г. СКБ-385 поручалась разработка ракеты Р-17 (с турбонасосной системой подачи топлива) с дальностью стрельбы от 50 до 240 км.

Новой ракете Р-17 в ГАУ был присвоен индекс 8К14, ведущим по изделию назначен подполковник А. В. Титов, а по системе управления подполковник П. В. Захаров.

Разработчиками основных систем Р-17 от смежных организаций промышленности были назначены:

по бортовой системе управления — главный конструктор НИИ-592 Н. А. Семихатов;
по двигателю (С3.42) на первом этапе летных испытаний — главный конструктор ОКБ-3 НИИ-88 Д. Д. Севрук;
по двигателю (С5.2) со второго этапа летных испытаний — главный конструктор ОКБ-5 А. М. Исаев;
по гироскопическим приборам (1СБ9, 1СБ10, 1СБ12) главный конструктор НИИ-944 В. И. Кузнецов;
по разрывному заряду и обычному снаряжению головной части (8Ф44) — НИИ-6;
по спецзаряду и комплекту электроавтоматики ГЧ 8Ф14 — научный руководитель НИИ-1011 МСМ Ю. Б. Харитон, главный конструктор С. Г. Кочарянц;
по комплексу наземного оборудования — главный конструктор ГСКБ В. П. Петров;
по приборам прицеливания (8Ш18) — главный конструктор завода 784 Киевского СНХ С. П. Парняков;
по стартовому агрегату на гусеничном ходу (2П19) — главный конструктор ОКБТ Ленинградского Кировского завода Ж. Я. Котин;
по стартовому агрегату на колесном ходу (2П20) — главный конструктор ЦКБ ТМ Кривошеин.

Для ускорения процесса разработки комплекса массогабаритные характеристики новой ракеты были выбраны близкими к Р-11М. Таким образом обеспечивалась возможность частично использовать в составе нового комплекса агрегаты наземного оборудования от ракеты 8К11 (однако потребовалась выполнить определенные доработки).

Несмотря на внешнюю схожесть Р-17 с Р-11М, конструктивно эти ракеты имеют мало общего: фактически была полностью изменена компоновочная схема, разработана более совершенная система управления, использована принципиально иная пневмогидравлическая система, метод заправки компонентами ракетного топлива и прочее.

В процессе работы над ракетой Р-17 в ОКБ-5 (во главе с главным конструктором А. М. Исаевым) был разработан новый двигатель с улучшенными характеристиками. Благодаря более высокой тяге нового двигателя удалось повысить максимальную дальность ракеты.
Первый испытательный пуск ракеты Р-17 состоялся на полигоне Капустин Яр (КапЯр) 12 декабря 1959 г.

На первом этапе разработки опытные образцы ракет изготавливались на Златоустовском машиностроительном заводе, однако на втором этапе летных испытаний изготовление изделий (а впоследствии и серийное производство) было передано на Воткинский механический завод (№ 385), который уже выпускал Р-11М (8К11).

На начальном этапе разработки ядерной боевой части предполагалось использовать в корпусе 8Ф14 заряд мощностью 5 килотонн (боевая часть 407А14), аналогичный тому, что использовался в авиабомбе 407Н, которая разрабатывалась в то же время. Однако впоследствии был разработан более мощный заряд (10 кт) с лучшими массогабаритными характеристиками (в первую очередь меньший по весу, благодаря чему удалось дополнительно увеличить дальность ракеты) и на вооружение была принята боевая часть 269А в том же корпусе (8Ф14).

Для транспортировки и запуска ракет было разработано гусеничное шасси 2П19 на базе ИСУ-152, внешне похожее на стартовый агрегат 2У218 ракеты Р-11М. Четыре гусеничных стартовых агрегата 2П19 с ракетами Р-17 приняли участие в военном параде по Красной площади 7 ноября 1961 г.

24 марта 1962 г. постановлением Совмина СССР ракета Р-17 была принята на вооружение Советской Армии.
Стартовый агрегат 2П20 на колесном шасси МАЗ-537 (разрабатываемый одновременно с гусеничным 9П19) испытания не выдержал[1] и на вооружение принят не был. В 1967 году принята на вооружение пусковая установка 9П117 на четырёхосном самоходном шасси МАЗ-543П.

В 1960-х гг. были пересмотрены правила индексации вооружения с целью их упорядочения. Именно тогда ракетам перестали присваивать индекс «К», который заменили на индекс «М» (причем наименование комплекса от наименования ракеты стало отличаться только одной буквой). Однако для ракет, уже стоявших на вооружении (в том числе и 8К14), индексация осталась старой, но были присвоены новые индексы для ракетных комплексов (которые до этого отдельных индексов не имели). Комплекс из ракеты 8К14 с комплектом оборудования и техники, обеспечивающей её эксплуатацию, получил индекс 9К72.

Базовая модель Р-17 предназначалась в первую очередь для использования с ядерными боевыми частями, так как недостаточная точность не гарантировала эффективности применения фугасных боевых частей (Боевые части 8Ф44 выпускались в меньших объемах, чем ЯБЧ, и шли в первую очередь на экспорт в комплекте с ракетами Р-17Э).

Позже для комплекса 9К72 были созданы химические боевые части, для которых была разработана модификация ракеты 8К14-1 (которая постепенно заменила базовую модификацию 8К14). Соответственно модернизировались и пусковые установки.

В процессе эксплуатации комплекса 9К72 Заказчиком (Министерством обороны) неоднократно ставились вопросы о необходимости модернизации для повышения его боевой эффективности. С этой целью выполнялись соответствующие НИОКР и предпринимались попытки разработки новых модификаций комплекса (к примеру, 9К73 — с облегченной пусковой установкой, транспортируемой вертолётом, 9К77 — с повышенной дальностью, 9К72-1 — с отделяемой боевой частью, управляемой на конечном участке траектории с помощью оптической головки самонаведения и другие). Однако ни одна из этих модификаций на вооружение принята не была.

В 1970-х годах на Воткинском заводе малыми партиями выпускались ракеты-мишени Ла-17М (5С1Ю), разработанные на основе Р-17, которые использовались при отработке зенитных ракетных комплексов. В 1995, 2001 и 2002 г.г. при отработке противоракетного комплекса С-300 и его модификаций в качестве мишеней использовались серийные боевые ракеты 8К14.

Конструкция

Основные характеристики изделия

Длина изделия от опорных пят до вершины головной части	11 164 мм
Диаметр корпуса изделия	880 мм
Размах по стабилизаторам	1810 мм
Вес незаправленного изделия с головной частью 269А	2076 кгй
Вес полностью заправленного изделия с головной частью 269А	5862 кг
Двигатель 9Д21	Жидкостный, реактивный
Подача компонентов топлива в двигатель	Турбонасосным агрегатом, работающим от газогенератора
Способ раскрутки ТНА	От пороховой шашки
Вес незаправленного изделия с головной частью 8Ф44	2074 кг
Вес полностью заправленного изделия с головной частью 8Ф44	5860 кг

Компоненты топлива двигателя:
горючее пусковое	ТГ-02
горючее основное	ТМ-185
окислитель	АК-27И
Способ зажигания компонентов топлива	Химический (самовоспламенение)
Заправка изделия компонентами топлива:
окислителем	В горизонтальном положении изделия
основным горючим	В горизонтальном положении изделия
пусковым горючим	В вертикальном положении изделия на стартовом агрегате
Характер заправки	Объемно-весовой
Заправочный вес топлива и сжатого воздуха при температуре +15°С	3786 кг
В том числе:
вес окислителя АК-27И	2919 кг
вес горючего ТМ-185	822 кг
вес пускового горючего ТГ-02	30 кг
вес сжатого воздуха	15 кг
Система управления	Автономная инерциальная
Исполнительный элемент системы управления	Газовые рули
Система аварийного подрыва	Автономная
Максимальная дальность	300 км
Минимальная дальность	50 км

В качестве основных компонентов топлива Р-17 использовала ТМ-185 (на основе нефтепродуктов: полимердистиллат — 56 %, легкое масло пиролиза — 40 %, трикрезол — 4 %) и АК-27И (на основе азотной кислоты). В качестве пускового горючего — ТГ-02 «Самин».
Имеет максимальную дальность 300 км. Ракеты могли нести как обычную фугасную, так и ядерную боевую часть (в 1960-1970-е гг. были разработаны во ВНИИТФ и приняты на вооружение пять образцов ЯБЧ мощностью 10, 20, 200, 300 и 500 кт).

Боевые части в химическом снаряжении (3Н8, 8Ф44Г и 8Ф44Г1) именовались «специальными боевыми частями», так как в СССР официально отрицалось наличие на вооружении химического оружия. Модификация ракеты 8К14-1 имела дополнительные трубопроводы для задействования ампульных батарей боевой части и дозаправки воздухом пневмоблока БЧ при подготовке к пуску. Передний стыковочный шпангоут, изготовленный не из дюралюминия, а из стали, обеспечивал возможность использования более тяжелых боевых частей с «нестандартной» (с формой, отличающейся от конусной) геометрией, таких как 3Н8 (а впоследствии — 9Н78 с ГСН).

Кроме того, ракета 8К14-1 имела некоторые отличия в эксплуатации (в частности, имела газоструйные рули заводской установки,

благодаря чему исключалась необходимость монтажных операций с рулями на технической позиции).

В странах, выпускавших 8К14 по лицензии, проводились разработки по увеличению дальности ракеты (в оснвном за счет уменьшения веса боевой части. В частности, в КНДР была разработана модификация, в которой за счет снижения боевой нагрузки была увеличена емкость топливных баков и соответственно выросла дальность полета ракеты. В то же время точность ракеты ухудшилась почти в два раза по сравнению с советским оригиналом. Западным разведкам было известно про работы по увеличению дальности ракеты Р-17, которые выполнялись в СССР, и ошибочно предполагалось, что комплекс с увеличенной дальностью (9К77) поступил на вооружение советской армии. Все разработки модификаций Р-17 с увеличенной дальностью в западной литературе получили обозначение Scud-С.

Дальнейшее развитие модели известно также под корейским названием «Нодон-1» («Труд-1»). Первое успешное испытание проведено КНДР в 1993 г. с улучшенной точностью стрельбы. Данная модификация часто фигурирует в зарубежных источниках под обозначением Scud-D (также как 9К72-1 с ГСН, разработанная в СССР по проекту «Аэрофон»). Следует, однако, отметить, что данные обозначения не являются официальными и в различных источниках могут использоваться неточно. Кроме того, существует значительное количество модификаций 8K14 даже в рамках указанных серий, в связи с чем приведенные ниже данные по ним следует считать ориентировочными.

В СССР проводились работы (ОКР «Аэрофон») по повышению точности ракетного комплекса путем создания отделяемой управляемой боевой части в обычном снаряжении 9Н78 (массой 1017 кг) с оптической головкой самонаведения 9Э423 (ракета 8К14-1 состыкованная с боевой частью 9Н78 получила индекс 8К14-1Ф). На пусковые установки устанавливался комплект сопряжения 9Ф59. Доработанный ракетный комплекс, доукомплектованный машиной подготовки данных 9С751, машиной ввода данных 9С752, машиной регламентного обслуживания 9В948, комплектом арсенального оборудования 9Ф820 и пр., получил наименование 9К72-1 (некоторые источники ошибочно указывают индекс 9К72О, где «О» — оптический). Максимальная дальность для ракеты 8К14-1Ф составляла 235 км, а точность — 50-100 м (в зависимости от масштаба аэрофотоснимков, используемых при подготовке эталона). Комплекс был принят в опытно-войсковую эксплуатацию (приказ МО СССР № 026 от 1990 года), однако на вооружение принят не был (ввиду неудовлетворительной точности в условиях недостаточной видимости и сильной зависимости от других условий).

Сравнительные ТТХ

Тактико-технические характеристики

	Р-11	Р-11М	Р-17	Р-17М? (9К77) «Эль Хуссейн»	Р-17ВТО (9К72-1)	«Эль Аббас»
Страна
Индекс ГРАУ	8А61	8К11	8К14, 8К14-1	9М77	8К14-1Ф
Код НАТО	SS-1A	SS-1B Scud A	SS-1C Scud B	SS-1D Scud C	SS-1E Scud D	-
Длина, м	10,424	10,5	11,164		12,29
Диаметр, м	0,88	0,88	0,88	0,88	0,88	0,88
Взлётная масса, кг	5350	5400	5862		5900
Полезная нагрузка, кг	690	950	989	735	1017	485
Двигательная установка	Одноступенчатая, жидкостная
Дальность стрельбы, км	270	150	300	550	235	850
КВО, м	3000	3000	450	-	-	-

Боевое применение

Р-17, принятая на вооружение в 1962 году, после укомплектования ею ракетных бригад сухопутных войск СССР, армий стран-участниц Варшавского договора и др. соц. стран, активно поставлялась на экспорт в безъядерном варианте (в Китай ракета не поставлялась в связи с ухудшением советско-китайских отношений). Экспортная Р-17 (Р-17Э или Р-300) и её модификации неоднократно применялись в региональных конфликтах.

Ракетные программы КНДР, Пакистана и Ирана использовали технологии Р-17 для создания своих ракет средней дальности.

Война судного дня (1973)

Небольшое количество Р-17 было использовано Египтом против Израиля во время войны 1973 года.

Ирано-иракская война (1980—1988)

Около 600 Р-17 и их модификаций было использовано для обстрела городов как Ираком, так и Ираном во время ирано-иракской войны (так называемая «война городов»). Иракцы разработали на основе Р-17 ракеты большей дальности — «Аль-Хусейн» (англ. Al Hussein (missile)) и «Аль-Аббас».

Война в Афганистане (1979—1989)

Более 2000 ракет использовала советская армия в Афганской войне.

Война в Персидском заливе (1991)

Во время войны в Персидском заливе в 1991 году иракцы обстреливали модифицированными Р-17 территории Израиля (40 ракет) и Саудовской Аравии (46 ракет) (по другим данным, было запущено 98 ракет). В целом эффективность этих ракетных обстрелов была незначительна — по данным израильской стороны две трети из запущенных ракет упали в ненаселённой территории, жертвами ракетных обстрелов на территории Израиля стали 2 человека, ещё 11 получили тяжёлые ранения. Значимый результат был лишь у одной атаки — ракета попала в американские казармы в городе Дхарам, в результате чего погибло 28 американских солдат и ещё две сотни получили ранения.

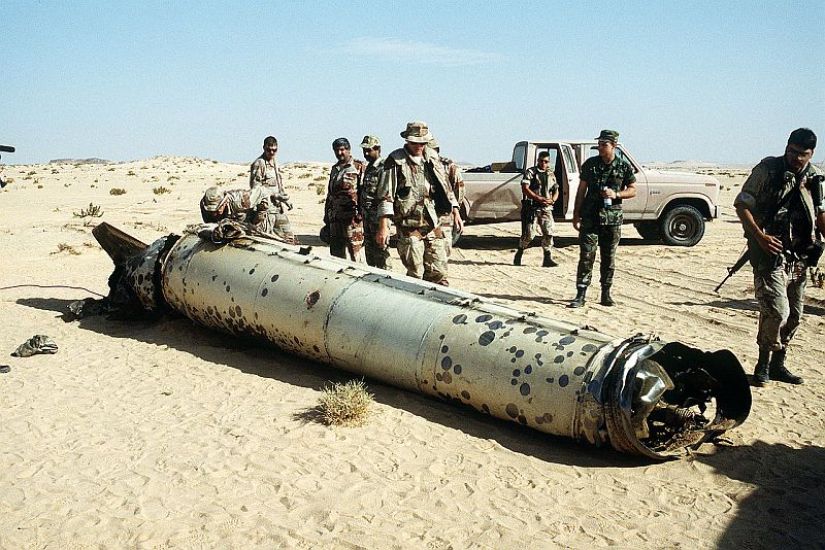

Военные осматривают ракету типа «Scud» сбитую в пустыне ЗРК MIM-104 «Пэтриот»

Для отражения атак были применены американские зенитно-ракетные комплексы «Пэтриот», об эффективности применения которых существуют противоречивые утверждения. По израильским данным, в зоны действия «Пэтриотов» попали не более 47 «Скадов», по которым было выпущено в общей сложности 158 противоракет. Согласно данным Министерства Обороны Израиля, «Пэтриотам», несмотря на перерасход противоракет (в том числе случай с расходом 28 единиц на цель), удалось перехватить не более 20 % запущенных иракцами ракет. В других источниках данные сильно варьируются (от 9 % по оценкам Контрольной Палаты Администрации США до 36 % в российских источниках, в американских источниках сейчас указываются цифры до 52-80 %, во время войны назывались так же цифры до 100 %). Столь различные данные связаны с объективной сложностью оценки результатов стрельб — даже близкие подрывы ЗУР «Пэтриот» не уничтожали боеголовки Р-17, а лишь отклоняли их от курса. В этих условиях, учитывая низкую собственную точность ракет Р-17, критерий причисления поражённых ракет к «сбитым» носит субъективный характер. Однако с учетом того, что одна ракета Р-17 в три раза дешевле одной ракеты «Пэтриота», экономический урон США был нанесен.

Гражданская война в Йемене (1994)

Во время гражданской войны в Йемене в 1994 году, как сепаратисты Южного Йемена, так и правительственные вооружённые силы применяли ракеты типа Р-17.

Вторая чеченская война

В сентябре 1999 года на базе 60-го учебного центра боевого применения ракетных войск сухопутных войск (в/ч 42202, Капустин Яр, площадка 71) для участия в боевых действиях на Кавказе была сформирована в/ч 97211 (630-й отдельный ракетный дивизион), на вооружении которой состоял ракетный комплекс 9К72. Командир дивизиона подполковник Захарченко И. И. Дислоцировался 630-й ордн в районе бывшей станицы Русской на границе с Чечней, и в ходе ведения боевых действий в период с 1 октября 1999 года по 15 апреля 2001 года произвел 250 пусков ракет 8К14-1. Были отстреляны ракеты, в том числе и просроченные, при этом ни одного отказа зафиксировано не было. После израсходования запаса ракет дивизион сдал технику на базу хранения и в апреле 2001 года был передислоцирован на 71-ю площадку полигона Капустин Яр. В 2005 году 630-й ордн первым в РФ получил комплекс 9К720 «Искандер».

Стоит на вооружении

Россия — количество ПУ, по состоянию на 1991—1992 годы оценивалось в 550 Scud-B/C. До 2000 г. ракетные бригады перевооружены с РК 9К72 на РК 9К79 (в 1998 году в г. Спасск-Дальний и Биробиджан, в 1999 году в г. Красноярск и Белогорск)

Казахстан

Армения (Вооружённые силы Армении) — 8 ПУ 32 ракеты

Сирия (Вооружённые силы Сирии) — 18 Scud-B/C/D

Египет — 9 Scud-B

Иран — более 12 ПУ Scud-B/C и 300 ракет

Ливия— 400 ракет

ОАЭ — 6 ПУ Scud-B и 20 ракет

Йемен — 6 ПУ Scud-B и 33 ракеты

Туркмения — 10 ПУ Scud

КНДР — более 30 ПУ Scud-B/C и до 200 ракет

Вьетнам — некоторое количество Scud-B

Афганистан — с 1989 г. РК 9К72 состоял на вооружении ракетного батальона гвардии особого назначения Министерства государственной безопасности Республики Афганистан.

Сняты с вооружения

С 1988 года производство ракет 8К14 (8К14-1) на Воткинском заводе прекращено. С учетом того, что срок технической пригодности ракеты составляет 22 года (гироприборы подлежат замене после 20 лет эксплуатации), в настоящее время срок технической пригодности всех выпущенных на Воткинском заводе ракет истек. Это является основной причиной снятия ракет Р-17 с вооружения.

Кроме того, США рассматривают ракеты Scud как «оружие массового поражения» (один из компонентов ядерного оружия — носитель, так как ракета Р-17 способна нести боевую часть весом до тонны, что дает возможность использовать ее для доставки даже устаревших ядерных боеприпасов второго поколения), а потому предпринимаются активные усилия (методом политического давления и финансовой заинтересованности) к уничтожению имеющихся в мире комплексов Scud. Так, США профинансировали уничтожение комплекса 9К72 на Украине, оказывали помощь в уничтожении техники и оборудования комплекса 9К72 в Венгрии, Болгарии[прим. 1], также планируют профинансировать уничтожение 8К14 в Ливии.

Белоруссия — 60 ПУ , комплекс снят с вооружения, 22-я смешанная ракетная блигада, на вооружении которой стоял 9К72, расформирована 3 мая 2005 года.

Болгария, состоял на вооружении:

46-й ракетной (артиллерийской технической) бригады (г. Самоков) — комплекс снят с вооружения и ликвидирован в 2002 году. По некторым данным уничтожено 64 ракеты.
129-й ракетной (артиллерийской технической) бригады (г. Карлово) — по состоянию на 1989 год
66-й ракетной (артиллерийской технической) бригады (г. Ямбол) — по состоянию на 1989 год

Венгрия, состоял на вооружении MN 1480 (из состава 5-й смешанной ракетной бригады) Тапольца (венг. Tapolcá). MN 1480 прекратил свое существование в 1990 году, а в мае 1995 было завершено уничтожение (преимущественно методом подрыва) имеющейся техники и оборудования комплекса 9К72. Последняя из восьми пусковых установок 9П117М1 в настоящее время экспонируется в парке-музее военной истории в Кецеле.

ГДР, состоял на вооружении:

5-й ракетной бригады «Bruno Leuschner» (Демен) — по состоянию на 1989 год
3-й ракетной бригады «Otto Schwab» (Таутенхайн) — по состоянию на 1989 год

ПНР, состоял на вооружении:

3-й Варшавской оперативно-тактической ракетной бригады (Бидруско (польск.)русск.) — по состоянию на 1989 год
2-й Померанской оперативно-тактической ракетной бригады (г. Хощно) — по состоянию на 1989 год
18-й Померанской оперативно-тактической ракетной бригады (г. Болеславец) — по состоянию на 1989 год
32-й Померанской оперативно-тактической ракетной бригады (г. Ожиш) — по состоянию на 1989 год

Румыния, состоял на вооружении:

32-й оперативно-тактической ракетной бригады (г. Текуч) — по состоянию на 1989 год
37-й оперативно-тактической ракетной бригады (г. Инеу) — по состоянию на 1989 год

Украина — комплекс снят с вооружения в 2007 году, 12 апреля 2011 года завершена его утилизация. Согласно некоторым источникам, было утилизировано (за счет финансирования США) 185 боевых ракет, 50 пусковых установок и остальное оборудование и техника. При этом, по заявлению украинской стороны, до 1998 года на Украине имелось 117 пусковых установок «Скад», и 63 из них были демонтированы Украиной за счет собственнных средств до 2005 года.

Чехословакия, состоял на вооружении:

311-й оперативно-тактической ракетной бригады (г. Йинце (англ.)русск.) — по состоянию на 1989 год
321-й оперативно-тактической ракетной бригады (г. Рокицани) — по состоянию на 1989 год
331-й оперативно-тактической ракетной бригады (г. Йичин) — по состоянию на 1989 год
