Зенитный ракетный комплекс «Штиль»
02.04.2012 16:47
19 768
2
ЗРК «Штиль» («Штиль-1», индекс ГРАУ — 3С90Э.1 (пусковая установка)) — многоканальный зенитно-ракетный комплекс корабельного базирования с вертикальным стартом. Предназначен для осуществления круговой обороны корабля от всех средств воздушного нападения, в том числе для отражения массированных ракетных и авиационных атак; а также для нанесения ударов по наземным и надводным целям.
Предполагается, что «Штиль-1» заменит комплексы «Ураган», а также будет поставляться на экспорт. Впервые комплекс был представлен на салоне EVRONAVAL-2004. Разработан Морским НИИ радиоэлектроники «Альтаир» (ОАО "МНИИРЭ «Альтаир»).
Описание
Kомплекс представляет собой совокупность пусковых установок с ракетами, системы управления огнём и трёхкоординатной РЛС корабля. В состав каждого комплекса входит от 1 до 3 боевых модулей (от 12 до 36 ракет).
Модульная пусковая установка состоит из 12 транспортно-пусковых контейнеров с готовыми к пуску ракетами, блока электронной и блока гидравлической аппаратуры. На корабле может быть расположено большое количество боевых модулей. При замене комплекса «Ураган» на эсминцах проекта 956 в его ракетный погреб устанавливается 3 модуля с общим боезапасом в 36 ракет.
Комплекс не имеет собственной РЛС, информацию о цели он получает от трёхкоординатной РЛС корабля. Система управления огнём включает в себя радиопередатчики подсветки целей, вычислительный комплекс, оптико-электронные визиры, систему управления и отображения информации. Система управления огнём смонтирована в надстройках корабля и позволяет вести огонь в любых азимутальных направлениях.
Пуск ракет осуществляется катапультным способом — пороховая катапульта выбрасывает ракету на 10 метров над палубой, где она осуществляет доворот на цель, после чего включаются маршевые двигатели. Это позволяет обеспечить круговую защиту корабля (сектор обстрела в 360°), а также скорострельность 30 пусков в минуту, так как сразу после ухода первой ракеты может стартовать вторая.
Ракета
Ракета

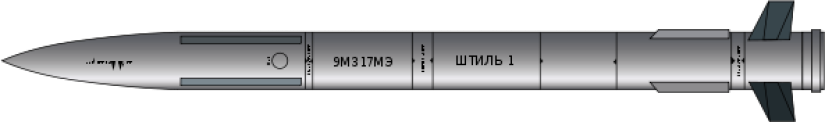

«Штиль-1» использует ракету 9М317МЭ, являющуюся модификацией ракеты 9М317 ЗРК «Бук». 9М317МЭ представляет собой одноступенчатую твёрдотопливную ракету, выполненную по нормальной аэродинамической схеме. От ракеты 9М38 она отличается приспособлениями для доворота на цель при вертикальном пуске, а также несколько большей массой, меньшей площадью крыла, газодинамическими рулями и новой системой самонаведения.
Основной этап полёта ракета проходит в инерциальном режиме, а при подлёте к цели осуществляется самонаведение. Система самонаведения ракеты адаптируется под тип цели (самолёт, вертолёт, наземная, надводная, малозаметная), что позволяет повысить эффективность стрельбы по любому из типов. Так как в качестве головки самонаведения использована полуактивная радиолокационная ГСН, то цель должна быть подсвечена радаром носителя, что ограничивает дальность применения ракет этого типа радиогоризонтом.
Поражение цели осуществляется осколочной боевой частью массой 62 кг.
| Тактико-технические характеристики ЗРК «Штиль-1» | |
|---|---|
| время реакции из походного состояния | 5 — 10 с |
| Количество одновременно обстреливаемых целей | 2 — 12 |
| скорострельность | каждые 2 с |
| боезапас | 12 / 24 / 36 ракеты |
| Зона поражения | |
| по дальности | 2,5 — 50 км |
| по высоте | 5 — 15 000 м |
| по азимуту | 360° |
| по углу места | 0 — 90° |
| Характеристика ракеты 9М317МЭ | |
|---|---|
| Количество ступеней | 1 |
| Длина, м | 5,18 |
| Наибольший диаметр, м | 0,36 |
| Масса (ракеты), кг | 581 |
| Тип головки самонаведения | ПАРГСН |
| Тип боеголовки | осколочная |
| Масса (боеголовки), кг | 62 |
