Как устроено страйкбольное оружие, принцип работы приводов

Оружие в страйкболе по внешнему виду похоже на боевое. Только стреляет оно пластиковыми шарами, а не пулями.


В сражениях игроки носят пистолеты, автоматы, пулеметы, а также снайперские винтовки. Страйкбольная амуниция полностью копирует боевую. Такие копии называют репликами.


Рассмотрим подробнее виды страйкбольного оружия.

Виды страйкбольного оружия

По принципу работы страйкбольное оружие делится на несколько видов:

спринговые;

электрические;

газовые с CO2;

газовые с Green Gas.

У спринговых заряжание оружия работает механически. Игрок вручную передергивает затвор перед каждым выстрелом.

Электрические называют приводами, поскольку они перезаряжают шары за счет электропривода. Механизм работает на аккумуляторе.

Газовые реплики бывают с отдачей и без нее. Работают на углекислом или смешанном газе.

Рассмотрим, как устроен каждый тип страйкбольного оружия подробнее.

Спринговые

Оружие называют спринговым, потому что оно работает на пружинном механизме. С английского spring переводится как «пружина». Пружинная амуниция первой появилась в страйкболе.

Спринговые пистолеты многие видели в детстве. Этот тот игрушечный пистолет, который стреляет пластиковыми оранжевыми шариками. Перед каждым выстрелом нужно передернуть затвор.

Игрушечный пистолет состоит из следующих деталей:

корпус;

ствол;

курок;

резиновая муфта;

цилиндр с поршнем;

магазин;

возвратная и боевая пружина;

затвор.

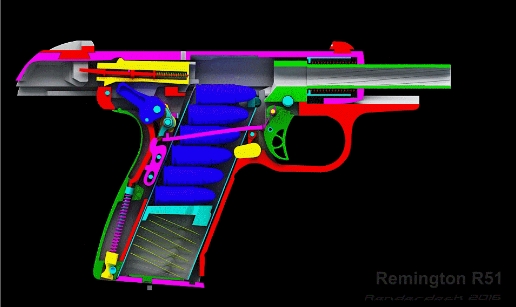

В разобранном виде конструкция выглядит так.

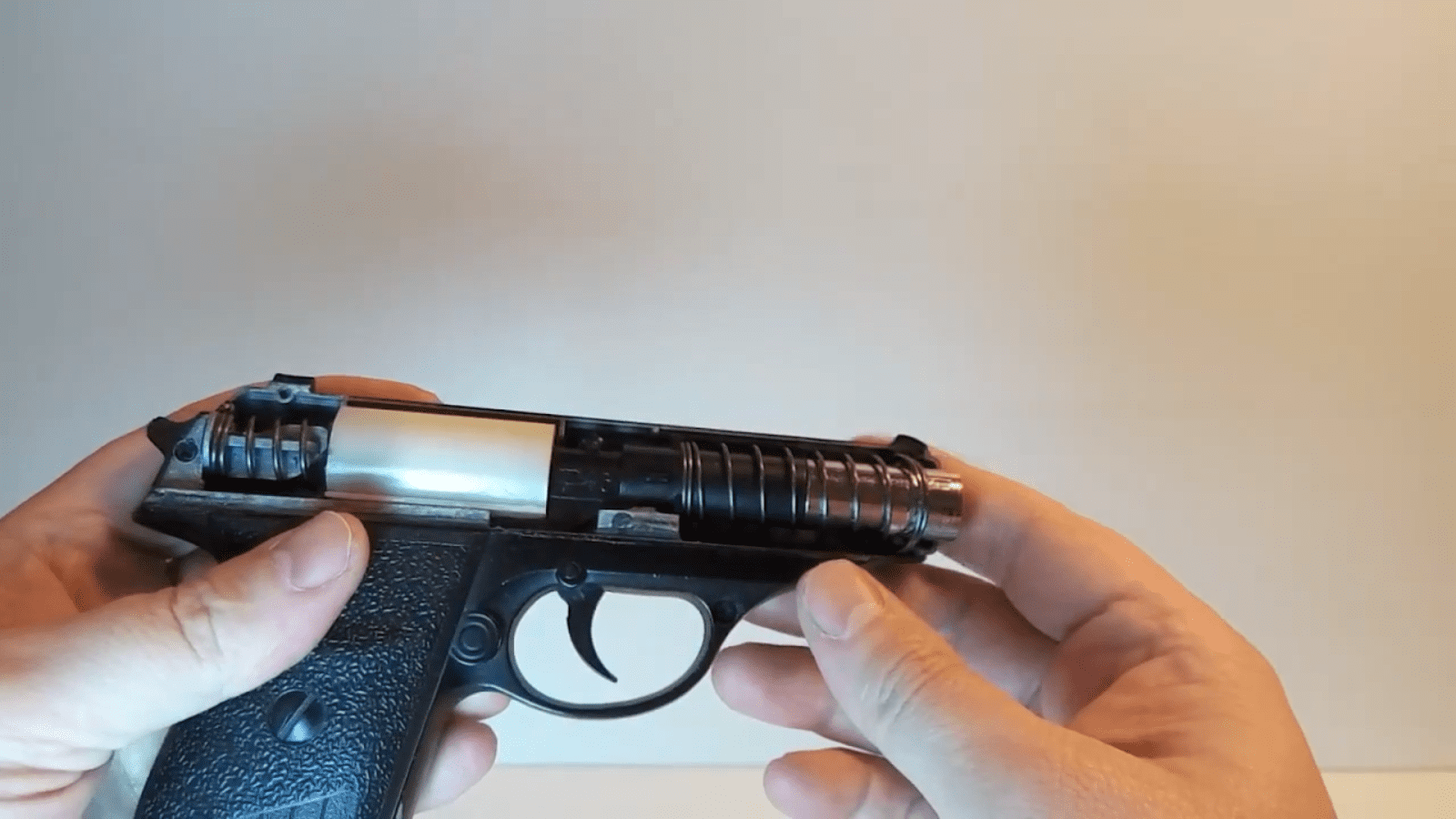

У страйкбольного скорость шара выше и детали могут быть сделаны в том числе из металла. Работает он так же только мощнее и надежнее. Вот как он выглядит.


По спринговой или пружинной системе работают многие страйкбольные пистолеты, дробовики, снайперские винтовки. Теперь о работе механизма.

Принцип работы

Чтобы выстрелить, необходимо передернуть затвор. Это верхняя часть пистолета. Когда мы отодвигаем затвор назад, нижняя пружина в магазине выталкивает шар вверх в освободившееся место. Верхняя пружина толкает затвор обратно. Тогда патрон попадает в муфту ствола. Итог — пистолет заряжен.


Остается нажать на курок и выстрелить. При нажатии на курок поршень толкает цилиндр. Создается давление, которое выталкивает шар из ствола пистолета.

Особенности

Спринговые страйкбольные пистолеты на пульках стоят недорого. Их цена от 1,5-2 тыс. р. Корпус и основные детали сделаны из металла. Можно использовать при любых низких температурах. Нет расходных частей кроме шаров. Не нужно закупать газ или заряжать аккумулятор.

Скорострельность пружинного оружия низкая, поскольку после каждого выстрела необходимо оттягивать затвор. Начальная скорость около 60 м/с.

Электрические

Начинающие страйкеры обычно покупают электрические автоматы. У них простое управление. Достаточно зарядить магазин и можно стрелять.

Электрическое оружие работает на электродвигателе. Энергия в устройство подается из аккумулятора. Пока есть заряд, пистолет или автомат может стрелять.

Так же как и в спринговых есть поршень, который подает воздух и выталкивает патрон. Только в электрических передергивать затвор вручную не нужно. За человека шары перезаряжает электрический механизм.

Внутри электрического автомата есть следующие детали:

корпус, где находятся шестерни и поршень;

фальшствол;

курок;

аккумулятор с проводами;

ствольная накладка;

электродвигатель;

магазин;

возвратная и боевая пружина;

затвор.

Чтобы было нагляднее, продемонстрируем все детали на чертеже. Например, вот так выглядит строение автомата Калашникова в страйкболе.


Принцип работы

Есть аккумулятор, который передает ток в мотор. Двигатель начинает работать и крутить шестерни, которые оттягивают поршень. В какой-то момент на шестеренках заканчиваются зубья. Тогда поршень слетает и выталкивает шар из ствола автомата.


Особенности

Стоят электрические пистолеты дороже, чем спринговые. Примерно 7–9 тыс. р. Цена автомата составляет около 15-30 тыс. р.

Электрическая амуниция имеет вместительный магазин до 100 шаров. Можно стрелять при любых температурах. Правда, на холоде аккумулятор разряжается быстрее. В магазинах легко найти запчасти к электрическому страйкбольному автомату или пистолету.

Главный недостаток электрического оружия — его звук. Во время стрельбы раздается жужжание (не антуражно).

Газовые с CO2 и Green Gas

Оружие с газом дороже, чем электрическое. Оно приближено к боевому. Его не советуют новичкам, потому что управление сложнее. У газового пистолета или автомата есть отдача. Из-за нее сложнее целиться по противнику, поскольку прицел дергается.

Нужно не только нажимать на курок, но и чаще самому менять магазин. Для сравнения в электрическом обычно 60–120 шаров, а в газовом 30–35.

Газовый автомат состоит из следующих элементов:

металлический корпус;

газовая камера;

имитация затвора с газовым поршнем;

фальшствол;

курок;

приклад;

рукоятка;

резиновая муфта;

магазин;

возвратная и боевая пружина.

Газовое оружие работает на газе. Это может быть углекислый газ CO2 или Green Gas. Последний представляет смесь с пропаном.

Газ продается в баллонах. Вещество находится в жидком состоянии. Его закачивают в магазин автомата или пистолета. При этом держать емкость с газом нужно вверх дном над магазином, чтобы жидкий газ перекачивался вниз.

Принцип работы

В камеру магазина заряжают газ. Одна часть уходит, чтобы затолкнуть шар вверх. Другая двигает механизм, который толкает шар через ствол.

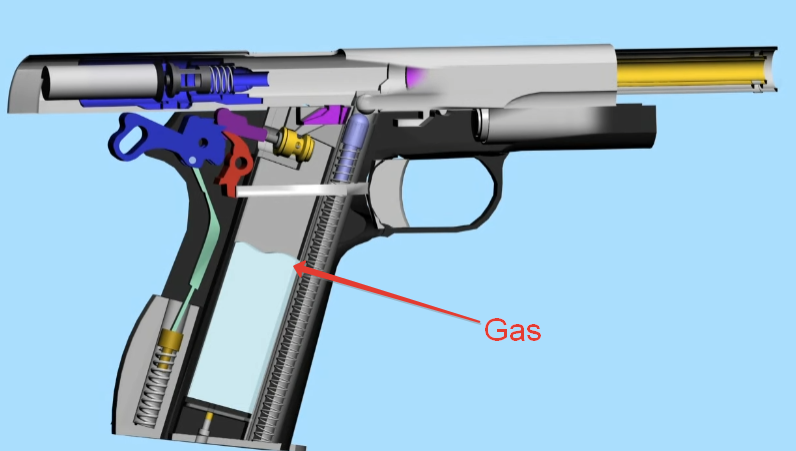

Вот так выглядит заряжание шара внутри газового пистолета.


Когда страйкер нажимает на спусковой крючок газового пистолета, запускается ударно-спусковой механизм, который бьет по штоку выпускного клапана магазина. Он приоткрывает герметичный газовый резервуар.


Вещество из камеры под давлением стремится вверх через открытое отверстие. Газ пролетает мимо резинового кольца, надетого на клапан. В закрытом положении кольцо сжато между клапаном и корпусом магазина. Оно удерживает газ в камере.

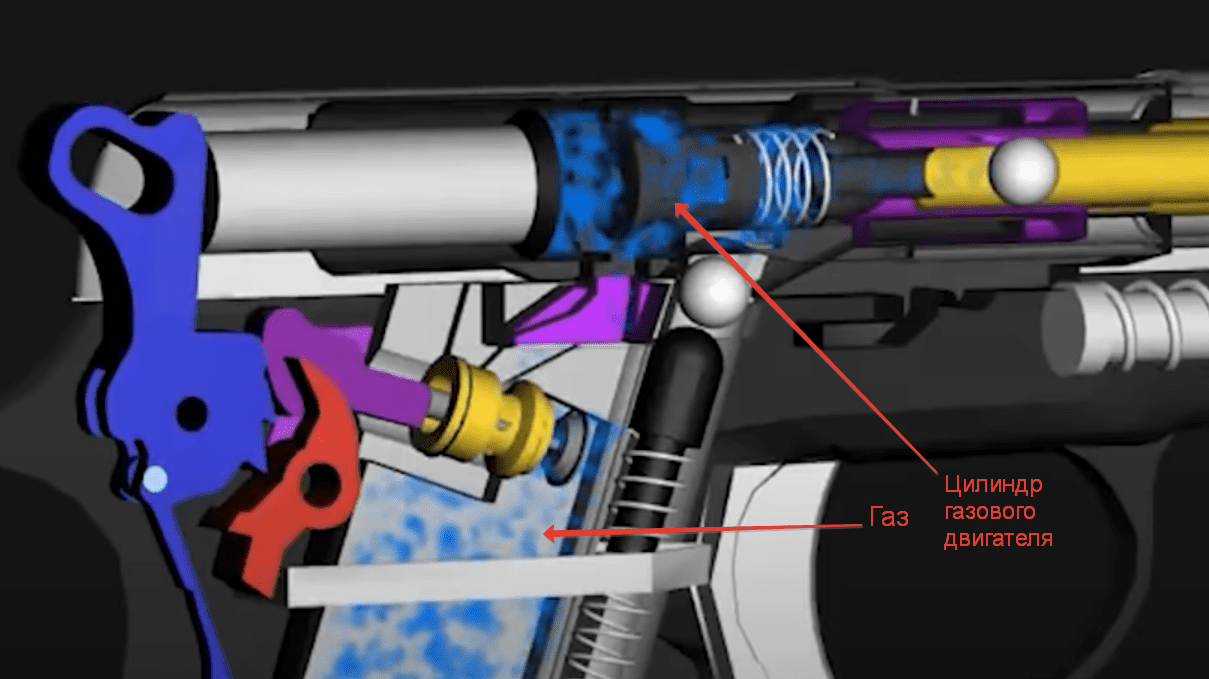

Газ вылетает из магазина в цилиндр газового двигателя пистолета. Чтобы газ не разошелся по сторонам, магазин плотно прикреплен к газовому цилиндру уплотненными резинками.

Итак, газ попал в газовый двигатель и стремится в сторону ствола, тем самым толкая шар. Он набирает скорость и вылетает из ствола пистолета.

Особенности газового оружия

Выглядят такие модели более реалистично, но они сложнее в управлении. Есть подвижный затвор и баллон с газом. Правда, зимой при минусовой температуре Green Gas замерзает. Сжиженный газ на морозе превращается в жидкость. Без определенного давления газовая система не работает.

Электрические модели надежнее газовых, поскольку у них меньше запчастей. Все резинки и уплотнительные кольца газового привода изнашиваются быстрее, чем шестерни в электронном.

Оружие с Green Gas

Амуницию заправляют углекислым или смешанным газом. Последний называется Green Gas. Это смесь пропана высокой очистки и силиконовой смазки. У производителей есть следующие виды Green Gas:

обычный с содержанием силиконовой смазки;

консервационный газ с повышенным содержанием силикона;

газ с минимальным количеством смазки;

газ специально для японских пистолетов Tokyo Marui.

Силиконовая смазка защищает резиновые уплотнители от разрушения. Под давлением в резинках появляются трещины. В итоге газ просачивается через щель. Силиконовая пленка не дает веществу разрушать резинки.

Консервационный газ закачивают в магазин, когда из-за оружия редко стреляют. Толстый слой силикона закрывает резинки и защищает их от быстрого износа. Пистолет останется в рабочем состоянии, даже если пролежит год в шкафу.

Газ с минимальным содержанием силиконовой смазки применяют, когда каждый день играют в страйкбол. По сути это сухой пропан. Он уменьшает влажность для резиновых уплотнителей.

Оружие с СО2

Углекислый газ сильнее, чем цветные газа. Закачивать его можно только в амуницию, которая способна выдержать CO2. Обычно производитель указывает подобную информацию на коробке.

Важно: если использовать CO2 для пистолета на Green Gas, оружие сломается.

Винтовки с углекислым газом разрушаются быстрее, чем оружие с цветным газом. CO2 агрессивнее Green Gas. Вещество быстрее разрушает уплотнительные резинки. А без них приводы нормально работать не могут. Газ улетает через отверстия, и давление снижается.

Выбирайте оружие под свой уровень и стиль игры!
