Как рассчитать мощность конденсаторной установки

При планировании энергосистемы предприятия важно правильно рассчитать мощность конденсаторной установки. Купить конденсаторную установку без предварительных расчетов может привести к избыточным затратам или недостаточной компенсации реактивной мощности. Правильный расчет позволяет не только оптимизировать расходы на электроэнергию, но и снизить износ оборудования, уменьшить потери в сети и повысить коэффициент мощности.

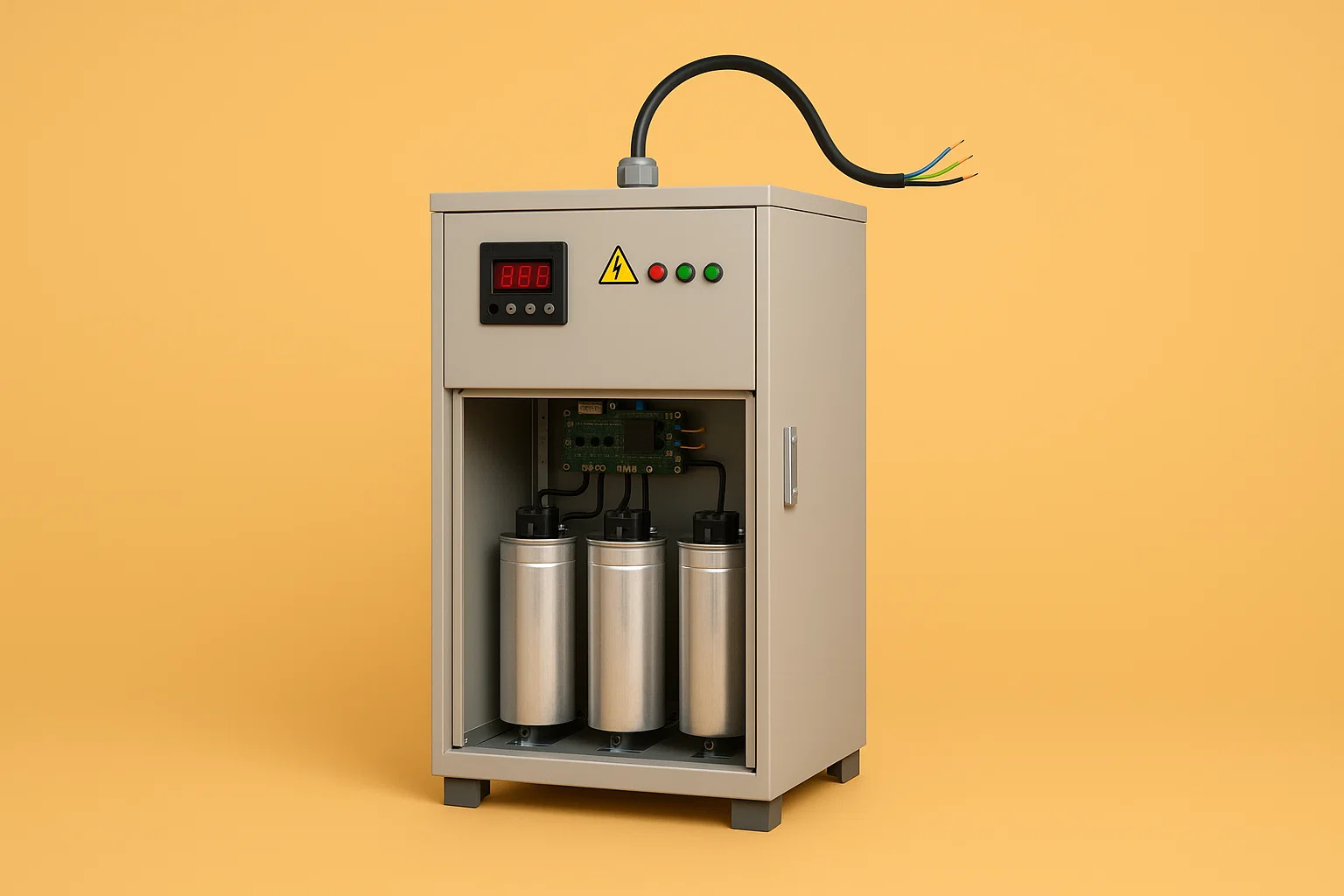

Что такое конденсаторная установка

Конденсаторная установка — это устройство, которое подключает конденсаторы к электрической сети для компенсации реактивной мощности. Реактивная мощность возникает в сетях с индуктивными нагрузками, такими как электродвигатели, трансформаторы и другое промышленное оборудование. Она не выполняет полезной работы, но увеличивает ток в проводах, создавая лишние потери и повышая нагрузку на оборудование. Конденсаторная установка снижает эти негативные эффекты, повышая эффективность энергопотребления.


Основные параметры для расчета

Для расчета мощности конденсаторной установки необходимо учитывать несколько ключевых параметров:

• Текущий коэффициент мощности сети — отношение активной мощности к полной мощности.

• Желаемый коэффициент мощности после компенсации — обычно стремятся к значениям 0,95–0,99.

• Активная мощность нагрузки — суммарная мощность оборудования, которое потребляет электричество.

• Тип нагрузки — постоянная или переменная, что влияет на режим работы установки.


Эти данные позволяют определить величину реактивной мощности, которую нужно компенсировать, чтобы достичь оптимального коэффициента мощности.

Формула расчета мощности установки

Расчет мощности конденсаторной установки осуществляется по следующей формуле:

Qc=P⋅(tan⁡ϕ1−tan⁡ϕ2)Q_c = P \cdot (\tan \phi_1 - \tan \phi_2)Qc=P⋅(tanϕ1−tanϕ2)

где:

• QcQ_cQc — необходимая реактивная мощность конденсаторов (квар);

• PPP — активная мощность нагрузки (кВт);

• ϕ1\phi_1ϕ1 — угол фазового сдвига до компенсации (определяется исходным коэффициентом мощности);

• ϕ2\phi_2ϕ2 — угол фазового сдвига после компенсации (определяется целевым коэффициентом мощности).


Практические рекомендации при расчете

При расчете мощности установки рекомендуется учитывать резерв на будущий рост нагрузки. Если предприятие планирует расширение производства или добавление оборудования, лучше сразу закладывать дополнительный запас реактивной мощности. Также важно учитывать потери в трансформаторах и кабелях, поскольку они влияют на общий коэффициент мощности и могут потребовать увеличения мощности установки.

Разновидности конденсаторных установок

Существует несколько типов конденсаторных установок:

• Стационарные КРМ — подходят для объектов с относительно постоянной нагрузкой.

• Автоматические АКРМ — подключают конденсаторы по мере необходимости и идеально подходят для предприятий с переменной нагрузкой.

• Модульные установки — позволяют гибко увеличивать или уменьшать мощность по мере изменения нагрузки.


Выбор типа установки напрямую зависит от характеристик сети и целей предприятия по экономии энергии.

Заключение

Правильный расчет мощности конденсаторной установки — залог эффективной работы сети и экономии электроэнергии. Учет всех параметров, правильная формула и планирование резервов помогут избежать лишних затрат и повысить надежность работы оборудования. Перед покупкой установки рекомендуется обратиться к специалистам, которые помогут точно определить необходимую мощность и выбрать подходящий тип оборудования.
