Конвертоплан Bell V-22 Osprey
30.11.2014 09:57
13 815
3
Bell V-22 Osprey — американский конвертоплан, сочетающий отдельные возможности самолёта и вертолёта.
Единственный серийно выпускаемый конвертоплан разрабатывался в США более 30 лет компаниями Boeing и Bell.
Находится на вооружении Корпуса морской пехоты США и ВМС США.
Летательный аппарат оснащён двумя двигателями Rolls-Royce T406, расположенными на концах крыла в гондолах, которые могут поворачиваться почти на 98 градусов. Винты с тремя трапециевидными лопастями связаны между собой синхронизирующим валом, который проходит внутри крыла. Данный вал также обеспечивает возможность посадки летательного аппарата на одном двигателе.
С целью уменьшения массы конструкции около 70 % (5700 кг) аппарата произведено из композитных материалов на основе угле- и стеклопластиков с эпоксидным связующим, что делает его на четверть легче металлического аналога.
![]()
Лётные испытания новой машины начались 19 марта 1989 года. Уже в сентябре «Оспри» с успехом продемонстрировал превращения из вертолёта в самолёт во время полёта. Однако в 1990 году финансирование программы было практически прекращено. Было принято решение оснастить этими машинами только Корпус морской пехоты США, но и здесь первоначальный заказ в середине 1992 года сократили до 300 машин. ВМС заключили контракт на приобретение четырёх V-22 и модернизацию двух уже существующих прототипов, которые предполагалось сделать более лёгкими и дешёвыми. Цена одного аппарата, составляющая $71 млн, в дальнейшем должна, как надеются производители, снизиться до $58 млн.
В 2008 году Пентагон заключил контракт на поставку 167 конвертопланов V-22 Osprey на общую сумму 10,4 млрд долларов.
Сообщалось также о готовности Пентагона взвесить поставку конвертопланов на вооружение иностранных армий, с отдачей предпочтения ВВС Израиля, ВВС Канады и вооружённым силам Объединённых Арабских Эмиратов.
В апреле 2013 года сообщалось о намерении Министерства обороны США включить поставку конвертопланов V-22 Osprey в находящуюся на конечных стадиях обсуждения сделку (в общем объёме 10 млрд долларов) по поставке вооружений в Израиль, Объединённые Арабские Эмираты и Саудовскую Аравию.
![]()
MV-22A — конвертопланы ВТА, способные перевозить 24 десантника.
SV-22A — противолодочный.
HV-22 — поисково-спасательный.
![]()
Единственный серийно выпускаемый конвертоплан разрабатывался в США более 30 лет компаниями Boeing и Bell.
Находится на вооружении Корпуса морской пехоты США и ВМС США.
Летательный аппарат оснащён двумя двигателями Rolls-Royce T406, расположенными на концах крыла в гондолах, которые могут поворачиваться почти на 98 градусов. Винты с тремя трапециевидными лопастями связаны между собой синхронизирующим валом, который проходит внутри крыла. Данный вал также обеспечивает возможность посадки летательного аппарата на одном двигателе.
С целью уменьшения массы конструкции около 70 % (5700 кг) аппарата произведено из композитных материалов на основе угле- и стеклопластиков с эпоксидным связующим, что делает его на четверть легче металлического аналога.
Десантирование с V-22 подразделения морской пехоты США, 2000 год.
Производство
Лётные испытания новой машины начались 19 марта 1989 года. Уже в сентябре «Оспри» с успехом продемонстрировал превращения из вертолёта в самолёт во время полёта. Однако в 1990 году финансирование программы было практически прекращено. Было принято решение оснастить этими машинами только Корпус морской пехоты США, но и здесь первоначальный заказ в середине 1992 года сократили до 300 машин. ВМС заключили контракт на приобретение четырёх V-22 и модернизацию двух уже существующих прототипов, которые предполагалось сделать более лёгкими и дешёвыми. Цена одного аппарата, составляющая $71 млн, в дальнейшем должна, как надеются производители, снизиться до $58 млн.
В 2008 году Пентагон заключил контракт на поставку 167 конвертопланов V-22 Osprey на общую сумму 10,4 млрд долларов.
Сообщалось также о готовности Пентагона взвесить поставку конвертопланов на вооружение иностранных армий, с отдачей предпочтения ВВС Израиля, ВВС Канады и вооружённым силам Объединённых Арабских Эмиратов.
В апреле 2013 года сообщалось о намерении Министерства обороны США включить поставку конвертопланов V-22 Osprey в находящуюся на конечных стадиях обсуждения сделку (в общем объёме 10 млрд долларов) по поставке вооружений в Израиль, Объединённые Арабские Эмираты и Саудовскую Аравию.

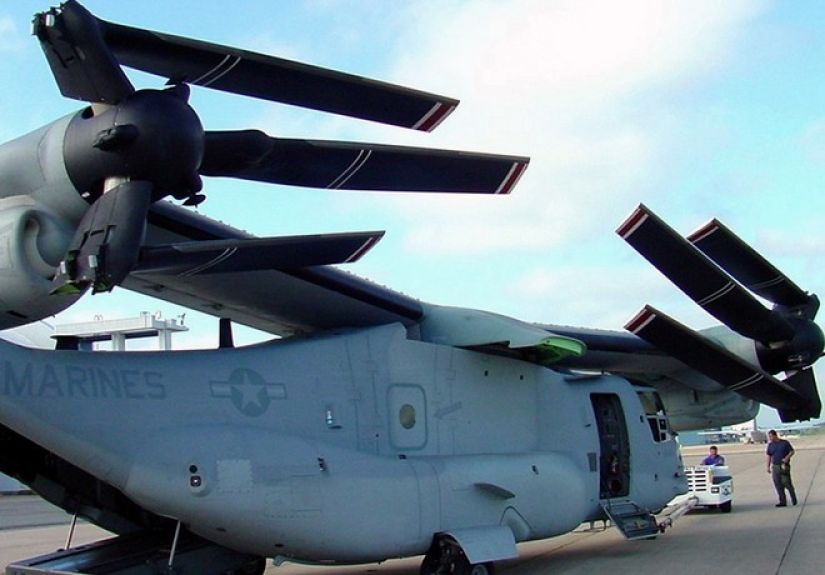

MV-22 Osprey в сложенном состоянии
Модификации
MV-22A — конвертопланы ВТА, способные перевозить 24 десантника.
SV-22A — противолодочный.
HV-22 — поисково-спасательный.
Технические характеристики
Экипаж — 3 (MV-22) или 4 (CV-22) человека;
пассажировместимость — 24 десантника.
Габариты:
длина фюзеляжа — 17,48 м;
размах крыла по концам лопастей винтов — 25,78 м;
длина при сложенных лопастях — 19,23 м;
ширина при сложенных лопастях — 5,64 м;
высота по килям — 5,38 м;
при двигателях, установленных вертикально вверх — 6,74 м;
при сложенных лопастях — 5,51 м;
площадь крыла — 28 м².
Масса:
масса пустого конвертоплана — 15 000 кг;
снаряжённого — 21 500 кг;
максимальная взлётная масса — 27 443 кг;
при вертикальном взлёте — 23 859 кг;
при взлёте с коротким разбегом — 25 855 кг;
масса полезной нагрузки — 5 445 кг (при вертикальном взлёте);
масса груза на внешней подвеске:
при использовании одного крюка — 4 536 кг;
при использовании двух крюков — 6 147 кг.
Объём топливных баков:
MV-22 — 6 513 л;
CV-22 — 7 710 л;
до трёх подвесных топливных баков по 1 628 л.
Грузовая кабина:
длина — 6,34 м;
ширина — 1,74 м;
высота — 1,67 м.
Двигатели — 2 × Rolls-Royce T406 (AE 1107C-Liberty):
мощность — 2 × 4 586 кВт (6 150 л. с.);
количество лопастей ротора — 3 шт.;
диаметр ротора — 11,6 м;
площадь ометаемой поверхности — 212 м².
Лётные характеристики (MV-22)
Максимальная скорость:
в самолётном режиме — 565 км/ч;
в вертолётном режиме — 185 км/ч.
Крейсерская скорость — 510 км/ч.
Дальность действия:
боевой радиус — 690 км;
радиус действия при десантной загрузке — 722 км;
практическая дальность — 2 627 км (без дозаправки);
при вертикальном взлёте — 2 225 км;
при взлёте с коротким разбегом — 3 340 км;
перегоночная дальность — 3 892 км (с дозаправкой).
Практический потолок — 7 620 м;
с одним двигателем — 3 139 м.
Скороподъёмность:
номинальная — 5,5 м/с;
максимальная — 16,25 м/с.
Нагрузка на роторы — 102,23 кг/м².
Энерговооружённость — 427 Вт/кг.
Максимальная эксплуатационная перегрузка — +4/−1 g.
Применение
В апреле 2011 года шесть конвертопланов из состава 226-й эскадрильи средних конвертопланов 26-го экспедиционного отряда корпуса Морской пехоты США перелетели с британской военной базы Кэмп-Бастион в Афганистане на универсальный десантный корабль «Кирсардж» в греческом заливе Суда.
Расстояние полета составило 4,5 тысячи километров. В полете было совершено две дозаправки с самолетов-заправщиков KC-130J Super Hercules. Это стало первым межконтинентальным перелетом для конвертопланов.
3 мая 2011 года на борту V-22 Osprey было перевезено тело убитого в ходе тайной спецоперации Усамы бен Ладена из Авиабазы Баграм на борт авианосца «Карл Винсон», после чего оно было похоронено в море.
MV-22 Osprey — ночная дозаправка
