РСЗО 9К58 «Смерч» — советская реактивная система залпового огня калибра 300 мм.
![]()
Реактивная система залпового огня «Смерч» была разработана в СССР специалистами ТУЛГОСНИИТОЧМАШ (затем НПО "Сплав, а ныне ФГУП "ГНПП «Сплав», г. Тула), а также смежных предприятий. Является наиболее мощной системой залпового огня, а до разработки в 2009 году Китаем своей модификации «Смерча», названной AR1А являлась ещё и наиболее дальнобойной системой. Однако отметим, что снаряд для китайской системы был разработан при помощи российских специалистов.

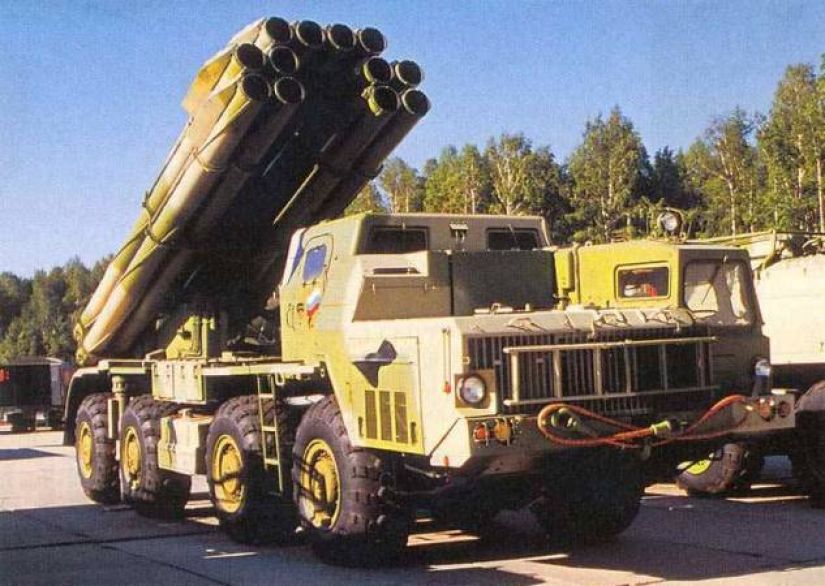

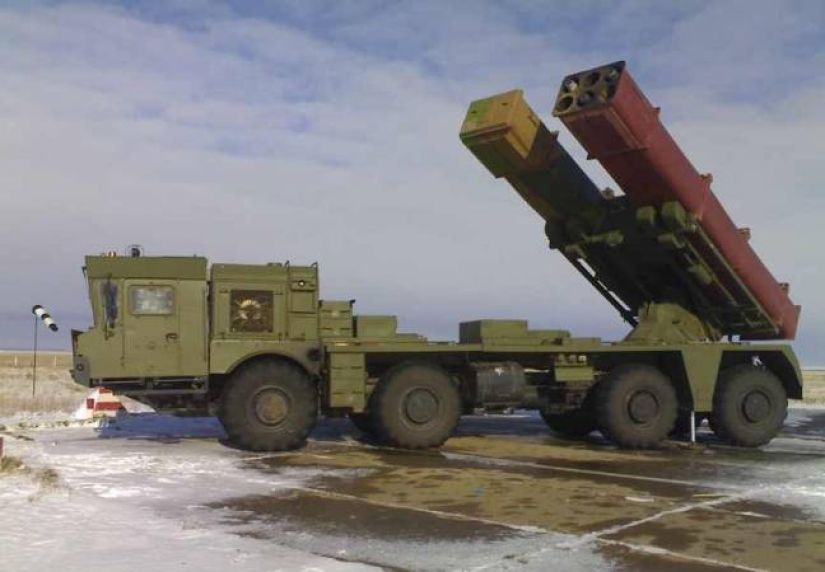

Артиллерийская часть монтируется на модифицированном шасси грузового автомобиля МАЗ-543М повышенной проходимости. Также для индийской стороны был создан вариант боевой машины на базе грузового автомобиля повышенной проходимости семейства Tatra.

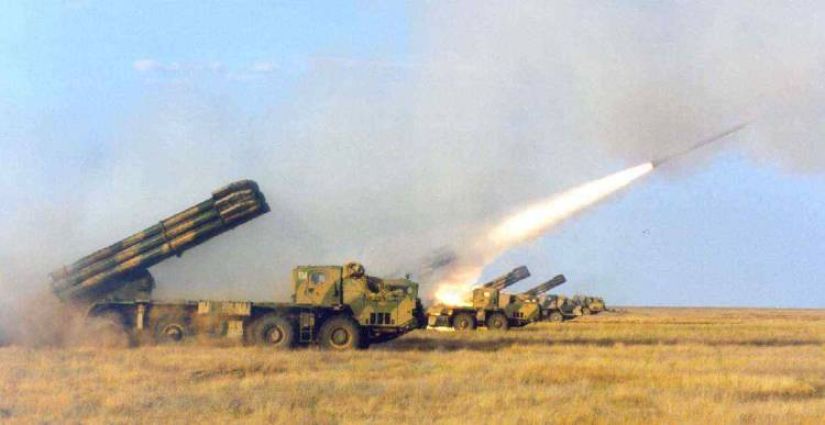

Подготовка к бою «Смерча» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд. А уже через минуту машина снимается с места, поэтому система практически неуязвима для ответного огня противника.
![]()
9М55К — 300-мм реактивный снаряд с кассетной головной частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235. Содержит 72 боевых элемента (БЭ), несущих 6912 готовых тяжёлых осколков, предназначенных для поражения легко- и небронированной техники, и 25920 готовых лёгких осколков, предназначенных для поражения живой силы противника в местах их сосредоточения; всего — до 32832 осколков. В 16 снарядах содержится 525312 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Cерийное производство 9М55К (и 9М55К-ИН — c инертным снаряжением БЭ) начато в 1987 году . Поставлялся в Алжир и Индию.
9М55К1 — реактивный снаряд с кассетной ГЧ (КГЧ) 9Н142 с самоприцеливающимися боевыми элементами (СПБЭ). Кассетная ГЧ несёт 5 СПБЭ «Мотив-3М» (9Н235)[2], оснащённых двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить под углом в 30° броню в 70 мм [3]. Подходит для применения на открытой местности, в степи и пустыне, почти невозможно использование в лесу, затруднено использование в городе. Предназначен для поражения сверху группировок бронетехники и танков. Испытания завершены в 1994 году. Поставлялся в Алжир.
9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одном залпе установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей перед подразделениями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.
9М55К5 — реактивный снаряд с КГЧ 9Н176 с кумулятивно-осколочными боевыми элементами (КОБЭ) 9Н235 или 3Б30. Кассетная ГЧ содержит 646 (588) боевых элементов массой по 240 г, имеющих цилиндрическую форму. По нормали способны пробивать до 120 (160) мм гомогенной брони. Максимально эффективен против мотопехоты на марше, находящейся в БТР и БМП. Всего в 16 снарядах содержится 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники.
9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной ГЧ. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, для разрушения командных пунктов, узлов связи и объектов инфраструктуры. На вооружение Российской армии принят в 1992 году, а с 1999 года находится в серийном производстве. Поставлялся в Индию.
9М55С — реактивный снаряд с термобарической ГЧ 9М216 «Волнение». Взрыв одного снаряда создаёт термическое поле диаметром не менее 25 м (в зависимости от рельефа местности). Температура поля — свыше 1000 °C, время существования — не менее 1,4 с.[4] Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Максимально эффективен в степи и пустыне, городе, расположенном на нехолмистой местности. Испытания боеприпаса были закончены в 2004 году. Приказом Президента РФ № 1288 от 7 октября 2004 года 9М55С принят на вооружение Российской армии.
9М528 — реактивный снаряд с осколочно-фугасной ГЧ. Взрыватель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов инфраструктуры.
9М534 — опытный реактивный снаряд с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для ведения оперативной разведки целей в течение двадцати минут. В районе цели БПЛА опускается на парашюте, сканируя при этом обстановку и передавая информацию по координатам разведанных целей на комплекс управления на расстояние до 70 км, для оперативного принятия решения на уничтожение доразведанного объекта.
РСЗО «Смерч» — 9А52−2: дальность стрельбы увеличилась с 70 до 90 км, боевой расчёт уменьшился с четырёх до трёх человек, увеличилась автоматизация системы, в частности, топопривязка стала осуществляться в автоматическом режиме через спутниковые системы.
![]()
В настоящее время на предприятии «Сплав» создается РСЗО нового поколения — «Торнадо». Она станет двухкалиберной, объединив на одной платформе «Ураган» и «Смерч». Автоматизация стрельбы достигнет такого уровня, что установка сможет покидать позицию ещё до того, как снаряд достигнет цели. «Торнадо» сможет поражать цели как залпом, так и одиночными высокоточными ракетами, и по сути, станет универсальной тактической ракетной системой.
Вооружение
Количество направляющих: 12
Дальность стрельбы минимальная, м: 20000
Дальность стрельбы максимальная, м: 90000
Площадь поражения, м²: 672000
Максимальный угол возвышения, град.: 55
Расчёт БМ, чел. : 3
Перевод системы из походного положения в боевое не более, мин.: 3
Время залпа, с: 38
Время срочного оставления огневой позиции после залпа не более, мин.: 1
Подвижность
Тип двигателя: V-12 дизельный Д12А-525А
Мощность двигателя, л.с.: 525
Максимальная скорость по шоссе, км/ч: 60
Запас хода по шоссе, км: 850
Колёсная формула: 8x8
Достоинства
Многофункциональность, маневренность, высокая надежность и мощность. Залп батареи из шести «Смерчей» способен остановить продвижение целой дивизии или уничтожить небольшой город.
Недостатки
Дороговизна. Цена одного боеприпаса около 2 000 000 рублей (цены 2005 г.). Цена комплекса 22 млн.$
История создания
Реактивная система залпового огня «Смерч» была разработана в СССР специалистами ТУЛГОСНИИТОЧМАШ (затем НПО "Сплав, а ныне ФГУП "ГНПП «Сплав», г. Тула), а также смежных предприятий. Является наиболее мощной системой залпового огня, а до разработки в 2009 году Китаем своей модификации «Смерча», названной AR1А являлась ещё и наиболее дальнобойной системой. Однако отметим, что снаряд для китайской системы был разработан при помощи российских специалистов.
Артиллерийская часть монтируется на модифицированном шасси грузового автомобиля МАЗ-543М повышенной проходимости. Также для индийской стороны был создан вариант боевой машины на базе грузового автомобиля повышенной проходимости семейства Tatra.
Подготовка к бою «Смерча» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд. А уже через минуту машина снимается с места, поэтому система практически неуязвима для ответного огня противника.
Боеприпасы
9М55К — 300-мм реактивный снаряд с кассетной головной частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235. Содержит 72 боевых элемента (БЭ), несущих 6912 готовых тяжёлых осколков, предназначенных для поражения легко- и небронированной техники, и 25920 готовых лёгких осколков, предназначенных для поражения живой силы противника в местах их сосредоточения; всего — до 32832 осколков. В 16 снарядах содержится 525312 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Cерийное производство 9М55К (и 9М55К-ИН — c инертным снаряжением БЭ) начато в 1987 году . Поставлялся в Алжир и Индию.
9М55К1 — реактивный снаряд с кассетной ГЧ (КГЧ) 9Н142 с самоприцеливающимися боевыми элементами (СПБЭ). Кассетная ГЧ несёт 5 СПБЭ «Мотив-3М» (9Н235)[2], оснащённых двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить под углом в 30° броню в 70 мм [3]. Подходит для применения на открытой местности, в степи и пустыне, почти невозможно использование в лесу, затруднено использование в городе. Предназначен для поражения сверху группировок бронетехники и танков. Испытания завершены в 1994 году. Поставлялся в Алжир.
9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одном залпе установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей перед подразделениями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.
9М55К5 — реактивный снаряд с КГЧ 9Н176 с кумулятивно-осколочными боевыми элементами (КОБЭ) 9Н235 или 3Б30. Кассетная ГЧ содержит 646 (588) боевых элементов массой по 240 г, имеющих цилиндрическую форму. По нормали способны пробивать до 120 (160) мм гомогенной брони. Максимально эффективен против мотопехоты на марше, находящейся в БТР и БМП. Всего в 16 снарядах содержится 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники.
9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной ГЧ. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, для разрушения командных пунктов, узлов связи и объектов инфраструктуры. На вооружение Российской армии принят в 1992 году, а с 1999 года находится в серийном производстве. Поставлялся в Индию.
9М55С — реактивный снаряд с термобарической ГЧ 9М216 «Волнение». Взрыв одного снаряда создаёт термическое поле диаметром не менее 25 м (в зависимости от рельефа местности). Температура поля — свыше 1000 °C, время существования — не менее 1,4 с.[4] Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Максимально эффективен в степи и пустыне, городе, расположенном на нехолмистой местности. Испытания боеприпаса были закончены в 2004 году. Приказом Президента РФ № 1288 от 7 октября 2004 года 9М55С принят на вооружение Российской армии.
9М528 — реактивный снаряд с осколочно-фугасной ГЧ. Взрыватель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов инфраструктуры.
9М534 — опытный реактивный снаряд с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для ведения оперативной разведки целей в течение двадцати минут. В районе цели БПЛА опускается на парашюте, сканируя при этом обстановку и передавая информацию по координатам разведанных целей на комплекс управления на расстояние до 70 км, для оперативного принятия решения на уничтожение доразведанного объекта.
Модернизация
РСЗО «Смерч» — 9А52−2: дальность стрельбы увеличилась с 70 до 90 км, боевой расчёт уменьшился с четырёх до трёх человек, увеличилась автоматизация системы, в частности, топопривязка стала осуществляться в автоматическом режиме через спутниковые системы.
В настоящее время на предприятии «Сплав» создается РСЗО нового поколения — «Торнадо». Она станет двухкалиберной, объединив на одной платформе «Ураган» и «Смерч». Автоматизация стрельбы достигнет такого уровня, что установка сможет покидать позицию ещё до того, как снаряд достигнет цели. «Торнадо» сможет поражать цели как залпом, так и одиночными высокоточными ракетами, и по сути, станет универсальной тактической ракетной системой.
Тактико-технические характеристики
Вооружение
Количество направляющих: 12
Дальность стрельбы минимальная, м: 20000
Дальность стрельбы максимальная, м: 90000
Площадь поражения, м²: 672000
Максимальный угол возвышения, град.: 55
Расчёт БМ, чел. : 3
Перевод системы из походного положения в боевое не более, мин.: 3
Время залпа, с: 38
Время срочного оставления огневой позиции после залпа не более, мин.: 1
Подвижность
Тип двигателя: V-12 дизельный Д12А-525А
Мощность двигателя, л.с.: 525
Максимальная скорость по шоссе, км/ч: 60
Запас хода по шоссе, км: 850
Колёсная формула: 8x8
Надёжность и технологичность
Достоинства
Многофункциональность, маневренность, высокая надежность и мощность. Залп батареи из шести «Смерчей» способен остановить продвижение целой дивизии или уничтожить небольшой город.
Недостатки
Дороговизна. Цена одного боеприпаса около 2 000 000 рублей (цены 2005 г.). Цена комплекса 22 млн.$
