Противопехотная мина M18A1 «Claymore»
08.04.2012 12:15
18 190
2
M18A1 «Клеймор» (англ. Anti-personnel mine M18A1 Claymore) — противопехотная осколочная направленного поражения управляемая мина.
Была разработана в начале 1950-х годов в США. Ее приняли на вооружение армии и Корпуса морской пехоты США.
Мина широко применялась во время войны во Вьетнаме для охранения опорных пунктов и постов американских подразделений.
Внешний вид

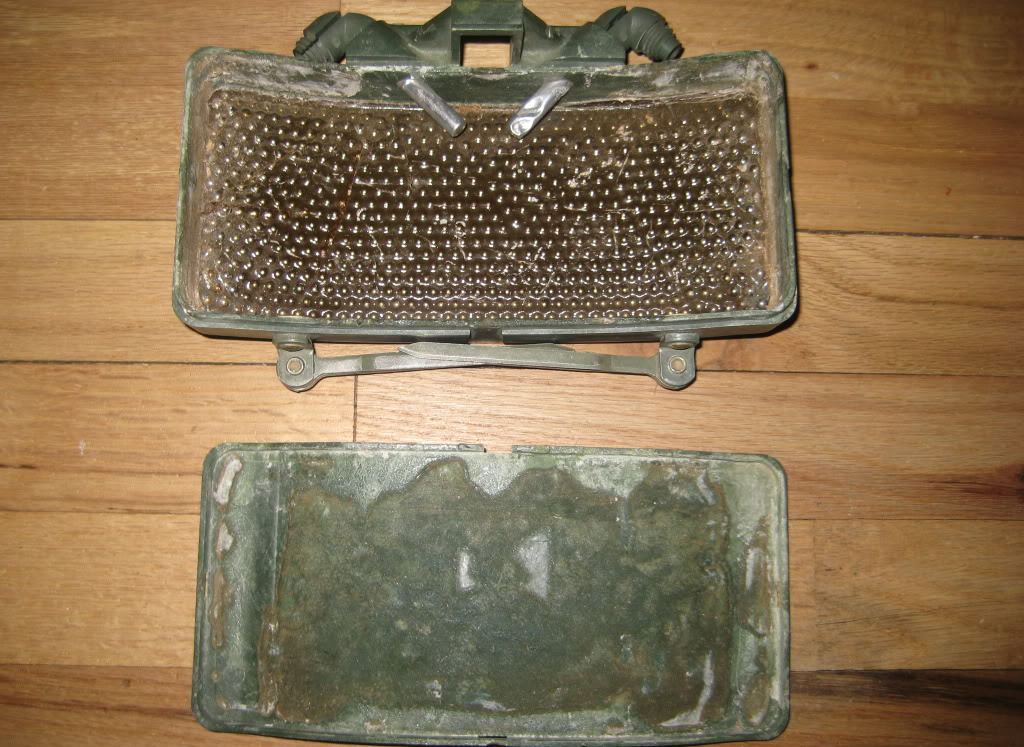

Мина имеет вид изогнутого параллелепипеда. Корпус мины изготовлен из зеленого пластика (корпуса холостых тренировочных мин изготовлены из синего пластика). Выпуклой стороной устанавливается в сторону противника. Внутри по выпуклой грани размещены 700 готовых убойных элементов в виде стальных шариков или роликов диаметром 5.5мм.
Использование
Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя. Сама мина взрывателями не комплектуется, а имеет в верхней части два гнезда с резьбой под взрыватель. Мина устанавливается на четырех ножках на землю или же с помощью входящей в комплект мины струбцины может крепиться к местным предметам(стены, столбы, деревья).
Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами (шрапнель из стальных шариков) вылетающими в направлении противника.
Согласно Полевому Уставу армии США FM 20-32:
- радиус зоны поражения 100 метров и высота зоны поражения до 2 метров.
- для своих войск безопасные удаления составляют вперед 250 метров, в тыльную сторону и в боковые 100 метров.
Мина собственного взрывателя не имеет. В верхней части имеется два гнезда под электродетонаторы. Изначально предполагалось, что мина будет использоваться исключительно в качестве управляемой мины и ее подрыв должен был производиться с пульта управления оператором в момент, когда солдаты противника окажутся в зоне поражения мины. Для установки мины и определения зоны поражения в верхней части мины имеется прицел. В процессе эксплуатации к этой мине стали приспосабливать взрыватели натяжного или обрывного действия или же, используя второе гнездо, стали использовать как мину двойного действия (управляемую и натяжную (обрывную)).
Согласно Полевому Уставу армии США FM 20-32 мина М18А1 относится к минам специального назначения и предназначена в первую очередь для Сил специального назначения Армии США, известных у нас под названиями "Зеленые береты" или "Черные береты".
Минимально допустимые расстояния от других мин:
- 50 метров перед или позади другой мины M18A1;
- 3 метра в боковую сторону до соседней мины М18А1;
- 10 метров от противотанковых мин или осколочных противопехотных;
- 2 метра от фугасных противопехотных мин.
