Бронированный автомобиль ГАЗ-233014 «Тигр»
03.04.2012 10:29
36 538
2
ГАЗ-2330 «Тигр» — российский многоцелевой автомобиль повышенной проходимости.
Непосредственным заказчиком многоцелевого транспортного средства выступала фирма Bin Jabr Group Ltd (BJG) из ОАЭ, выделив на разработку и изготовление опытных образцов 60 миллионов долларов США. Конечным заказчиком являлась компания King Abdullah II Design and Development Bureau (KADDB) иорданского короля Абдулы II. Главным исполнителем и координатором проекта стала дочерняя фирма Горьковского автозавода (ОАО «ГАЗ») ЗАО «Промышленные компьютерные технологии» (ПКТ). Первые образцы Tiger HMTV были представлены в Абу-Даби на Международной выставке вооружения IDEX-2001.
Автомобили заказчику понравились, но в результате контракт на поставку Тигра так и не был подписан, однако в Иордании в Аль Дулайле совместное арабо-иорданское предприятие Advanced Industries of Arabia (AIA, 80% акций у BJG) начала с июня 2005 года производство идентичных бронеавтомобилей Nimr в различных исполнениях.
![]()
Так у ГАЗа остался задел — разработанный и готовый к серийному производству автомобиль. На ГАЗе были собраны несколько автомобилей второй серии — с иной внешностью и интерьером. Именно они под названием ГАЗ-233034 «Тигр» были представлены на МIMS-2002.
После того, как в конце того же года два опытных образца автомобиля поступили в московский СОБР в опытную эксплуатацию, машиной заинтересовалось руководство МВД РФ и выступило заказчиком «Тигров». Серийное производство автомобилей «Тигр» было организовано на Арзамасском машиностроительном заводе (АМЗ), где осуществляется и по сегодняшний день. На Горьковском автозаводе автомобили «Тигр» больше не выпускаются.

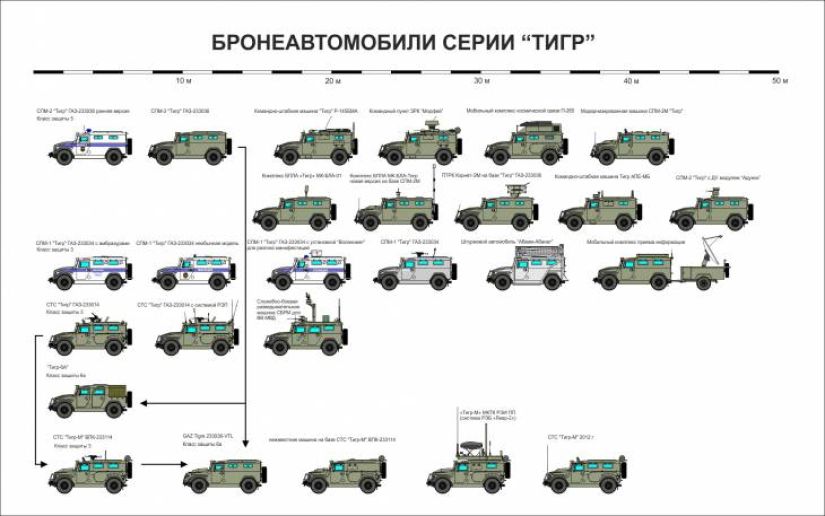

В настоящее время на ОАО «АМЗ» (входит в периметр управления ООО «Военно-промышленная компания») серийно производятся следующие модели автомобиля «Тигр»:
ГАЗ-233034 — СПМ-1 «Тигр» уровень баллистической защиты по 3 классу;
ГАЗ-233036 — СПМ-2 «Тигр» уровень баллистической защиты по 5 классу;
ГАЗ-233014 «Тигр» — армейский вариант бронированного автомобиля;
КШМ Р-145БМА «Тигр» — командно-штабная машина;
ГАЗ-233001 «Тигр» — автомобиль повышенной проходимости в небронированном пятидверном корпусе.
Автомобиль предназначен для перевозки людей и различных грузов по дорогам и бездорожью. Представляет собой шасси рамной конструкции, несущее на себе основную часть агрегатов и кузов. Кузов автомобиля цельнометаллический однообъемный пятидверный с грузовым отсеком, рассчитан на перевозку четырёх человек и до 1500 кг груза (бронированный трехдверный однообъемный, рассчитан на перевозку 6-9 человек и 1200 кг груза — для армейского и полицейских вариантов машины). Грузовое отделение отделено от пассажирского перегородкой, оборудовано сиденьями, на которых можно дополнительно разместить 2-4 человека.
![]()
В стандартную комплектацию автомобиля входят: гидроусилитель руля, независимая торсионная подвеска всех колёс с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости, раздаточная коробка с возможностью блокировки межосевого дифференциала, с самоблокирующимися межколесными дифференциалами повышенного трения, колёсные редукторы, автоматическая подкачка шин с электронным управлением, предпусковой подогреватель, электрическая лебёдка На ГАЗ-233001 «Тигр» дополнительно могут быть установлены: кондиционер; аудиосистема; электростеклоподъёмники; дополнительный отопитель; независимый отопитель; ABS.
Блокировка межосевого дифференциала включается кнопкой на панели, а понижающий ряд трансмиссии включается рычагом. Межколесные дифференциалы — кулачковые, самоблокирующиеся. Позаимствованы у БТР, как и сама подвеска колес на сдвоенных поперечных рычагах. Кроме этого, у БТР взята ещё и централизованная система подкачки колес.
![]()
Корпус бронированных вариантов «Тигра» сваривается из термообработанных бронелистов толщиной 5 мм, после чего он подвергается отпуску для снятия внутренних напряжений. Бронированная машина тяжелее обычной, со стальным кузовом, на 700 кг. Бронированный кузов получился настолько прочным, что можно было вполне обойтись и без отдельной рамы как на бронетранспортерах. Но в целях унификации бронированный кузов сделали съемным. Так что на одно и то же шасси можно устанавливать разные кузова — закрытые пассажирские, бронированные, с грузовой платформой. «Тигр» может перевозить полторы тонны груза.
Двигатель Cummins B205, шестицилиндровый рядный, с турбонаддувом 205 л.с./150 кВт, производства американской корпорации CUMMINS INC.
Стоимость гражданского "Тигра" составит от 100 до 120 тысяч долларов, в зависимости от модификации.
СПМ-2 и СПМ-1 «Тигр»
![]()
Специальные полицейские машины ГАЗ-233034 (СПМ-1) и ГАЗ-233036 (СПМ-2) предназначены для использования в качестве транспортного средства и оперативно-служебной машины МВД России при проведении контртеррористических операций, выполнении задач территориальной обороны, оказании содействия ФПС России, включая транспортирование личного состава при совершении марша, защиты экипажа от огнестрельного оружия и поражающих факторов взрывных устройств.
СПМ-2 ГАЗ-233036 «Тигр» — бронированный автомобиль, имеет 5-й класс баллистической защиты по ГОСТ Р 50963-96. В крыше машины имеется два люка, в бронированных стеклах встроены закрывающиеся бойницы для ведения огня из личного оружия экипажа и десанта, в салоне оборудованы места для размещения водителя, старшего машины и 7 человек десанта. Предусмотрены места для установки радиостанции и блокиратора радиоуправляемых взрывных устройств.
СТС ГАЗ-233014 «Тигр»
![]()
СТС ГАЗ-233014 «Тигр» — специальное транспортное средство или армейский вариант автомобиля. Бронированный автомобиль, имеет 3-й класс баллистической защиты по ГОСТ Р 50963-96. В крыше машины имеется один большой вращающийся люк со складывающейся крышкой и кронштейны для крепления оружия. Ведение огня из личного оружия экипажа и десанта осуществляется через открывающиеся бронированные стекла в дверях и по бортам машины. В салоне оборудованы места для размещения водителя, старшего машины и 4 человек десанта. Предусмотрены места для укладки боекомплекта, реактивных противотанковых гранат типа РПГ-26, установки радиостанции и блокиратора радиоуправляемых взрывных устройств.
КШМ Р-145БМА «Тигр»
![]()
Машина предназначена для организации связи командира (руководителя специального мероприятия) на стоянке и во время его перемещения с вышестоящим командованием (руководством федеральных органов исполнительной власти), подчиненными силами и подразделениями, с взаимодействующими частями, органами управления и местными органами исполнительной власти.
![]()
Массово-габаритные
Длина: 5700 мм
Ширина: 2300 мм
Высота: 2300 мм
Клиренс: 400 мм
Колёсная база: 3300 мм
Колея задняя: 1840 мм
Колея передняя: 1840 мм
Масса: 7600 кг
Грузоподъёмность: 1200 кг
Динамические
Макс. скорость: 140 км/ч
Разгон от 0 до 100 км/ч: 16 сек
Двигатель
Cummins B205
Расход топлива: 40 л/100 км
Объём бака: 2 х 70 л
![]()
История создания
Непосредственным заказчиком многоцелевого транспортного средства выступала фирма Bin Jabr Group Ltd (BJG) из ОАЭ, выделив на разработку и изготовление опытных образцов 60 миллионов долларов США. Конечным заказчиком являлась компания King Abdullah II Design and Development Bureau (KADDB) иорданского короля Абдулы II. Главным исполнителем и координатором проекта стала дочерняя фирма Горьковского автозавода (ОАО «ГАЗ») ЗАО «Промышленные компьютерные технологии» (ПКТ). Первые образцы Tiger HMTV были представлены в Абу-Даби на Международной выставке вооружения IDEX-2001.
Автомобили заказчику понравились, но в результате контракт на поставку Тигра так и не был подписан, однако в Иордании в Аль Дулайле совместное арабо-иорданское предприятие Advanced Industries of Arabia (AIA, 80% акций у BJG) начала с июня 2005 года производство идентичных бронеавтомобилей Nimr в различных исполнениях.
Так у ГАЗа остался задел — разработанный и готовый к серийному производству автомобиль. На ГАЗе были собраны несколько автомобилей второй серии — с иной внешностью и интерьером. Именно они под названием ГАЗ-233034 «Тигр» были представлены на МIMS-2002.
После того, как в конце того же года два опытных образца автомобиля поступили в московский СОБР в опытную эксплуатацию, машиной заинтересовалось руководство МВД РФ и выступило заказчиком «Тигров». Серийное производство автомобилей «Тигр» было организовано на Арзамасском машиностроительном заводе (АМЗ), где осуществляется и по сегодняшний день. На Горьковском автозаводе автомобили «Тигр» больше не выпускаются.
В настоящее время на ОАО «АМЗ» (входит в периметр управления ООО «Военно-промышленная компания») серийно производятся следующие модели автомобиля «Тигр»:
ГАЗ-233034 — СПМ-1 «Тигр» уровень баллистической защиты по 3 классу;
ГАЗ-233036 — СПМ-2 «Тигр» уровень баллистической защиты по 5 классу;
ГАЗ-233014 «Тигр» — армейский вариант бронированного автомобиля;
КШМ Р-145БМА «Тигр» — командно-штабная машина;
ГАЗ-233001 «Тигр» — автомобиль повышенной проходимости в небронированном пятидверном корпусе.
Конструкция
Автомобиль предназначен для перевозки людей и различных грузов по дорогам и бездорожью. Представляет собой шасси рамной конструкции, несущее на себе основную часть агрегатов и кузов. Кузов автомобиля цельнометаллический однообъемный пятидверный с грузовым отсеком, рассчитан на перевозку четырёх человек и до 1500 кг груза (бронированный трехдверный однообъемный, рассчитан на перевозку 6-9 человек и 1200 кг груза — для армейского и полицейских вариантов машины). Грузовое отделение отделено от пассажирского перегородкой, оборудовано сиденьями, на которых можно дополнительно разместить 2-4 человека.
В стандартную комплектацию автомобиля входят: гидроусилитель руля, независимая торсионная подвеска всех колёс с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости, раздаточная коробка с возможностью блокировки межосевого дифференциала, с самоблокирующимися межколесными дифференциалами повышенного трения, колёсные редукторы, автоматическая подкачка шин с электронным управлением, предпусковой подогреватель, электрическая лебёдка На ГАЗ-233001 «Тигр» дополнительно могут быть установлены: кондиционер; аудиосистема; электростеклоподъёмники; дополнительный отопитель; независимый отопитель; ABS.
Блокировка межосевого дифференциала включается кнопкой на панели, а понижающий ряд трансмиссии включается рычагом. Межколесные дифференциалы — кулачковые, самоблокирующиеся. Позаимствованы у БТР, как и сама подвеска колес на сдвоенных поперечных рычагах. Кроме этого, у БТР взята ещё и централизованная система подкачки колес.
Корпус бронированных вариантов «Тигра» сваривается из термообработанных бронелистов толщиной 5 мм, после чего он подвергается отпуску для снятия внутренних напряжений. Бронированная машина тяжелее обычной, со стальным кузовом, на 700 кг. Бронированный кузов получился настолько прочным, что можно было вполне обойтись и без отдельной рамы как на бронетранспортерах. Но в целях унификации бронированный кузов сделали съемным. Так что на одно и то же шасси можно устанавливать разные кузова — закрытые пассажирские, бронированные, с грузовой платформой. «Тигр» может перевозить полторы тонны груза.
Двигатель Cummins B205, шестицилиндровый рядный, с турбонаддувом 205 л.с./150 кВт, производства американской корпорации CUMMINS INC.
Стоимость гражданского "Тигра" составит от 100 до 120 тысяч долларов, в зависимости от модификации.
Модификации
СПМ-2 и СПМ-1 «Тигр»
Специальные полицейские машины ГАЗ-233034 (СПМ-1) и ГАЗ-233036 (СПМ-2) предназначены для использования в качестве транспортного средства и оперативно-служебной машины МВД России при проведении контртеррористических операций, выполнении задач территориальной обороны, оказании содействия ФПС России, включая транспортирование личного состава при совершении марша, защиты экипажа от огнестрельного оружия и поражающих факторов взрывных устройств.
СПМ-2 ГАЗ-233036 «Тигр» — бронированный автомобиль, имеет 5-й класс баллистической защиты по ГОСТ Р 50963-96. В крыше машины имеется два люка, в бронированных стеклах встроены закрывающиеся бойницы для ведения огня из личного оружия экипажа и десанта, в салоне оборудованы места для размещения водителя, старшего машины и 7 человек десанта. Предусмотрены места для установки радиостанции и блокиратора радиоуправляемых взрывных устройств.
СТС ГАЗ-233014 «Тигр»
СТС ГАЗ-233014 «Тигр» — специальное транспортное средство или армейский вариант автомобиля. Бронированный автомобиль, имеет 3-й класс баллистической защиты по ГОСТ Р 50963-96. В крыше машины имеется один большой вращающийся люк со складывающейся крышкой и кронштейны для крепления оружия. Ведение огня из личного оружия экипажа и десанта осуществляется через открывающиеся бронированные стекла в дверях и по бортам машины. В салоне оборудованы места для размещения водителя, старшего машины и 4 человек десанта. Предусмотрены места для укладки боекомплекта, реактивных противотанковых гранат типа РПГ-26, установки радиостанции и блокиратора радиоуправляемых взрывных устройств.
КШМ Р-145БМА «Тигр»
Машина предназначена для организации связи командира (руководителя специального мероприятия) на стоянке и во время его перемещения с вышестоящим командованием (руководством федеральных органов исполнительной власти), подчиненными силами и подразделениями, с взаимодействующими частями, органами управления и местными органами исполнительной власти.
Развитие темы (Семейство бронеавтомобилей «Волк»)
В 2010 году на выставке ТВМ-2010 в подмосковном Жуковском широкой публике были представлены три опытных образца полноприводных модульных бронеавтомобилей повышенной защищенности семейства ВПК-3927 «Волк», так же разработанные ООО "Военно-инженерный центр", инжиниринговым подразделением Военно-промышленной компанией (ВПК), входящей в холдинг «Русские машины» — основного акционера ОАО «ГАЗ».
Автомобили «Волк» выполнены как по схеме 4х4 (ВПК-3927), так и 6х6 (ВПК-39273). Важным отличием от предшественника является отсутствие цельносварного корпуса и модульное исполнение семейства, позволяющее создавать унифицированные транспортные платформы нового поколения. Технические характеристики
Массово-габаритные
Длина: 5700 мм
Ширина: 2300 мм
Высота: 2300 мм
Клиренс: 400 мм
Колёсная база: 3300 мм
Колея задняя: 1840 мм
Колея передняя: 1840 мм
Масса: 7600 кг
Грузоподъёмность: 1200 кг
Динамические
Макс. скорость: 140 км/ч
Разгон от 0 до 100 км/ч: 16 сек
Двигатель
Cummins B205
Расход топлива: 40 л/100 км
Объём бака: 2 х 70 л
