В связи с этим еще с 80-х годов прошлого века начался поиск путей совершенствования данного вида вооружения.
Разработанный ГУП «КБП» и принятый на вооружение в 1998 году комплекс III поколения «Корнет-Э» с системой наведения по лазерному лучу стал первым ПТРК, обеспечивающим полную помехозащищенность и возможность стрельбы с подвижных носителей. В настоящее время ПТРК «Корнет-Э» с дальностью стрельбы 5500 м является наиболее современным образцом многоцелевого оружия ближней тактической зоны применения, в боекомплект которого входят ракеты с кумулятивной тандемной боевой частью, предназначенные, прежде всего, для поражения сильно защищенных объектов (танки, ДОТы и т.п.) и ракеты с боевой частью фугасного действия для поражения широкой номенклатуры целей, представляющей опасность на поле боя.

Основным направлением развития ПТРК за рубежом стало создание комплексов III поколения, функционирующих по принципу «выстрелил и забыл», реализация которого обеспечивается за счет автономного самонаведения ПТУР. В настоящее время на вооружение приняты два таких комплекса — носимые ПТРК Javelin (США) с ИК ГСН и Spike-MR (Израиль) с комбинированной телетепловизионной ГСН.
Основными продекларированными достоинствами комплексов с автономным самонаведением ПТУР являются:
обеспечение режима «выстрелил - забыл», позволяющего повысить выживаемость комплекса за счет возможности покинуть позицию после произведения пуска (залпа);
возможность поражения целей в верхнюю, наименее защищенную проекцию.

Однако, технические решения, заложенные в конструкцию таких комплексов, определяют не только их достоинства, но и ряд недостатков — в жертву принципу «выстрелил и забыл» приносятся тактико-технические и экономические характеристики:

ограничена дальность стрельбы, определяемая возможностями ГСН по захвату целей и к настоящему времени не превышающая 2,5 км;
надежная работа пассивной ГСН требует более высокого по сравнению с требованиями к системе «оператор - прибор наведения» контраста и оптического разрешения, что не гарантирует обстрела и поражения всех целей, обнаруженных оператором. В результате снижается универсальность поражающего действия комплекса;
значительна вероятность срыва самонаведения не только при возможном применении противником помех, но и при «нормальном» захвате цели ГСН.
И главный недостаток — высокая стоимость управляемых ракет с ГСН, превышающих стоимость ПТУР с полуавтоматическими СУ в 3 и более раз. Из-за этого, даже многие финансово благополучные страны мира не могут позволить себе иметь на вооружении такие комплексы или используют их в ограниченном количестве совместно с ПТРК предыдущего поколения.

Разработанный ГУП «КБП» многоцелевой ракетный комплекс «Корнет-ЭМ» позволяет реализовать современные требования к перспективному ПТРК, используя передовые и, вместе с тем, относительно недорогие технические решения, обеспечивающие комплексу «Корнет-ЭМ» целый ряд новых свойств.



Применение в комплексе «Корнет-ЭМ» технического зрения с автоматом сопровождения цели позволяет исключить человека из процесса наведения ПТУР и фактически обеспечивает реализацию принципа «выстрелил и забыл», до 5 раз повышая точность сопровождения цели в реальных условиях боевого применения и обеспечивая высокую вероятность попадания во всем диапазоне дальностей боевого применения комплекса, вдвое превышающем диапазон ПТРК «Корнет-Э».
Возможность поражения целей в автоматическом режиме снижает психофизические нагрузки на операторов, требования к их квалификации, а также сокращает время на их подготовку.
Традиционный для семейства «Корнет» блочно-модульный принцип построения комплекса обеспечивает размещение как двух, так и одной автоматической пусковой установки на широком спектре относительно недорогих носителей малой грузоподъемности (масса комплекса вооружения, включая боекомплект, составляет 0,8 т для варианта с одной пусковой установкой и 1,2 т для варианта с двумя ПУ) производства различных стран, с возможностью дистанционного управления.

Предложенный вариант боевой машины с двумя пусковыми установками обеспечивает залповую одновременную стрельбу по двум целям, что значительно увеличивает скорострельность и огневую производительность комплекса, позволяя практически вдвое снижать наряд средств на выполнение боевых задач. Как и в комплексе «Корнет-Э» сохранена возможность залповой стрельбы двумя ракетами по одной цели, наводимыми в одном луче, обеспечивающая преодоление САЗ.

Практически в два раза — до 10 км, повышена дальность стрельбы комплекса. Вопрос повышения дальности стрельбы в настоящее время является одним из спорных. Многими военными специалистами считается, что характер рельефа местности и экранирующие свойства ландшафта на большинстве территорий, пригодных для ведения боевых действий, обеспечивают прямую видимость на расстояниях не более 3-4 км, в связи с чем реализация дальностей стрельбы комплексов вооружения, ведущих стрельбу прямой наводкой по визуально наблюдаемым целям, свыше указанных величин не целесообразна. Однако, анализ вооруженных конфликтов последних десятилетий показывает, что на территориях с пустынно-равнинным характером рельефа, в широких долинах, расположенных между гор, в предгорьях при расположении на господствующих высотах цели могут наблюдаться на дальностях свыше 10-15 км. Использование преимуществ местности при ведении боевых действий, к которым в том числе относится и занятие позиций, обеспечивающих максимальные сектора и дальности обзора, является одним из основных условий успешного ведения боя. Поэтому для приведенных выше типов местностей всегда будут возникать ситуации, когда есть возможность обнаружения и обстрела целей на больших дальностях (свыше 5-6 км). В связи с этим ГУП «КБП», считает что вооружение, в том числе и ПТРК, должно обеспечивать ведение стрельбы на максимально возможные дальности, что позволит наносить существенный ущерб противнику до вступления с ним в огневой контакт основных сил или организовывать засады без последующего вступления в бой. Конечно же, при этом не должны ухудшаться другие характеристикам комплекса: точность стрельбы, могущество воздействия по цели, массогабаритные характеристики. В ПТРК «Корнет-ЭМ» эта задача была решена. За счет совершенствования системы управления комплекса, конструкций двигателей управляемых ракет и введения автомата сопровождения целей дальность стрельбы комплекса доведена до 8 (ПТУР с КБЧ) — 10 км (УР с ФБЧ). При этом точность стрельбы ПТРК «Корнет-ЭМ» на 10 км стала выше, чем у базового комплекса «Корнет-Э» на 5 км, а у новых ракет сохранены габариты и стыковочные параметры ранее разработанных ракет ПТРК «Корнет-Э», что позволяет обеспечить их совместимость с ранее разработанными пусковыми установками и сохранить эксплуатационные характеристики.

Повышение дальности и точности стрельбы, реализация автосопровождения, обеспечивающая возможность отслеживать не только медленные наземные цели, но и более скоростные объекты, позволили решить в комплексе «Корнет-ЭМ» принципиально новую для ПТРК задачу — поражение малоразмерных воздушных целей (вертолетов, БПЛА и атакующих самолетов штурмовой авиации). Появление в последнее время и прогнозируемое резкое увеличение в будущем числа беспилотных летательных аппаратов (БПЛА) разведывательного и разведывательно-ударного типа, в совокупности с резко возросшей ролью армейской авиации — разведывательных и ударных вертолетов, стало важным обстоятельством, побудившим к изысканию путей повышения боевых возможностей противотанковых комплексов (являющихся наиболее массовым видом ВТО СВ) в борьбе с малоскоростными ЛА.
Ударные вертолеты являются в настоящее время наиболее опасными целями для подразделений СВ, способными причинить огромный ущерб за минимальное время. Так одним боекомплектом ПТУР вертолет способен уничтожить до роты бронетехники (10-14 объектов БТТ).
БПЛА, ведя разведку, позволяют противнику заблаговременно вскрывать оборону, осуществлять точные целеуказания для ведения огня загоризонтными средствами поражения, фиксировать и передавать информацию о перегруппировках войск как в ходе боя вблизи линии боевого соприкосновения так и в тылу, что в целом приводит к значительному росту потерь и возможным срывам выполнения боевых задач.

Для эффективного противодействия ударным вертолетам и БПЛА необходимо наличие средств ПВО непосредственно в боевых порядках, поскольку нападение или разведывательный облет осуществляется ими на малых высотах, что не позволяет вовремя обнаруживать их комплексами ПВО средней и большой дальности, располагаемых обычно глубоко в тылу.
ПТРК «Корнет-ЭМ» является комплексом, способным эффективно решать такие задачи.
Эффективность комплекса «Корнет-ЭМ» в борьбе с воздушными целями обеспечивается сочетанием высокоточной автоматической системы наведения и управляемой ракеты с термобарической БЧ, оснащенной неконтактным и контактным датчиком цели (НДЦ) с дальностью полета до 10 км.
Наличие неконтактного датчика цели гарантирует надежное поражение воздушных целей на всех дальностях стрельбы. В сочетании с мощной фугасной боевой частью НДЦ позволяет компенсировать возможные промахи комплекса, обеспечивая эффективное поражение избыточным давлением БПЛА (или вертолета) при промахах до 3 метров.
Максимальная дальность полета ракеты 10 км дает преимущество комплексу «Корнет-ЭМ» при борьбе с вертолетами — обеспечивает возможность ведения огня на дистанциях, превышающих дальности применения противником боевого вооружения.
В результате, ПТРК «Корнет-ЭМ» при необходимости может выполнять часть функций ЗРК ближней зоны, обеспечивая прикрытие боевых порядков своих войск от атак вертолетов и БПЛА. Данным качеством не обладает ни один другой комплекс.
Взаимодействие адаптированных для борьбы с малоскоростными воздушными целями ПТРК «Корнет-ЭМ» со штатными средствами ПВО значительно повысит эффективность противовоздушной обороны тактических подразделений СВ в целом.
Исходя из всего вышесказанного, на сегодняшний день ПТРК «Корнет-ЭМ» — лучший образец тактического ВТО для поражения визуально наблюдаемых целей. Комплекс является универсальным оборонительно-штурмовым оружием с полностью помехозащищенной системой управления, обеспечивающим ведение высокоэффективной борьбы с наземными и воздушными целями в различных условиях боевого применения, в том числе в сложных метеоусловиях и при наличии организованных радиоэлектронных и оптических помех.

В состав комплекса «Корнет-ЭМ» входят:
боевая машина с двумя автоматическими пусковыми установками и пультом оператора с дисплеем;
управляемая ракета с фугасной боевой частью с контактным и неконтактным датчиками цели с дальностью стрельбы до 10 км;
противотанковая управляемая ракета с максимальной дальностью полета до 8000 м и бронепробиваемостью кумулятивной БЧ 1100-1300 мм, обеспечивающая комплексу «Корнет-ЭМ» возможность поражения современных и перспективных танков с учетом тенденции повышения их броневой защиты.



Для поражения наземных целей типа ДОТ, ДЗОТ, легкобронированной техники, живой силы противника, в том числе находящейся в укрытиях ракета может комплектоваться фугасной термобарической боевой частью с тротиловым эквивалентом 10 кг.

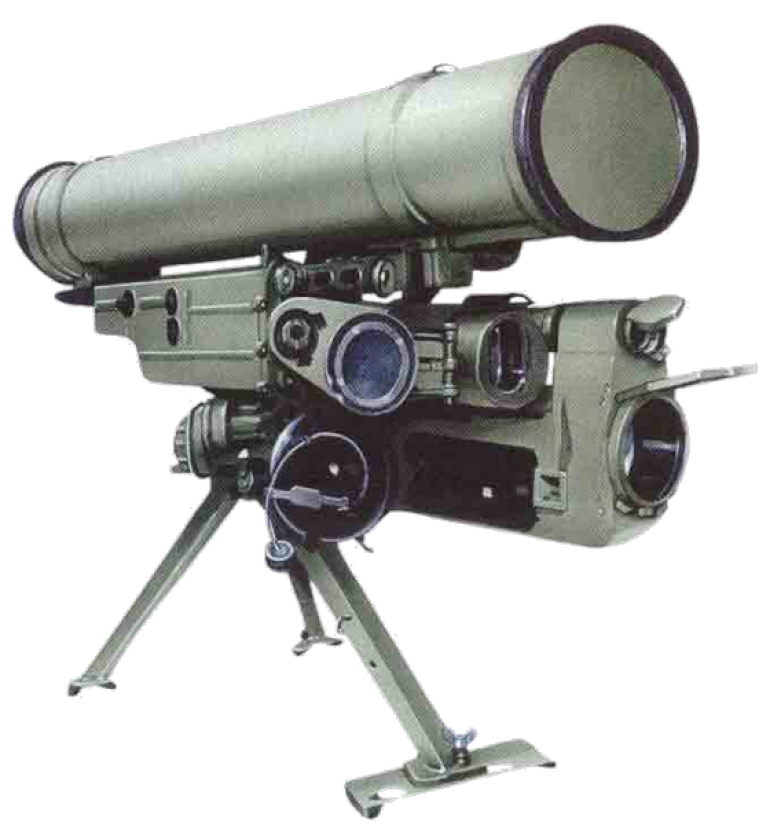

Автоматическая пусковая установка с размещенными на ней готовыми к пуску четырьмя управляемыми ракетами оснащена телетепловизионным прицелом с телевизионными камерами высокого разрешения и тепловизором третьего поколения, встроенным лазерным дальномером и лазерным каналом наведения ракет, а также автоматом сопровождения целей с приводами наведения.




Сравнительный анализ тактико-технических характеристик комплекса «Корнет-ЭМ» и его зарубежных аналогов показывает, что по боевой эффективности, при выполнении традиционных для ПТРК задач, комплекс превосходит аналоги по совокупности показателей в 3-5 раз, являясь при этом более простым в применении и обслуживании и имея в 3-4 раза меньшую стоимость боеприпасов, являющихся расходуемой частью комплекса и в первую очередь определяющих затраты на его эксплуатацию в войсках.

Боевое применение

ПТРК «Корнет-Э» (экспортный вариант) участвовал в боевых действиях между армией Израиля и группировкой Хезболла на юге Ливана в 2006 году. Несколько ПУ и неиспользованные ракеты были захвачены израильской армией К ливанским боевикам он попал возможно из Сирии, куда он был официально поставлен.

Израильские ВС признали поражение в этом конфликте огнём противника (всеми видами воздействия) 46 танков «Меркава». В 24 случаях была пробита броня, в 3 из этих случаев сдетонировал боекомплект. Безвозвратные потери от ракет всех типов, включая «Корнет-Э», составили лишь 3 танка (по одному «Меркава-2», «Меркава-3» и «Меркава-4»); полагая, что новые модификации «Меркав» показали себя малоуязвимыми. Некоторые единицы ракеты «Корнет» попали в Израильский Национальный институт по изучению боеприпасов инженерных войск армии обороны Израиля. Ливанская радиостанция «Ан-Нур», принадлежащая Хезболле, со ссылкой на некий американский доклад, распространённый в дипломатических кругах, заявила, что потери Израиля сильно занижены, и в ходе боевых действий было потеряно 164 танка.

По заявлениям израильских властей 7 апреля 2011 во время обстрела израильского школьного автобуса ХАМАС был применен ПТРК Корнет, что привело к дипломатическому скандалу между Израилем и Россией.
