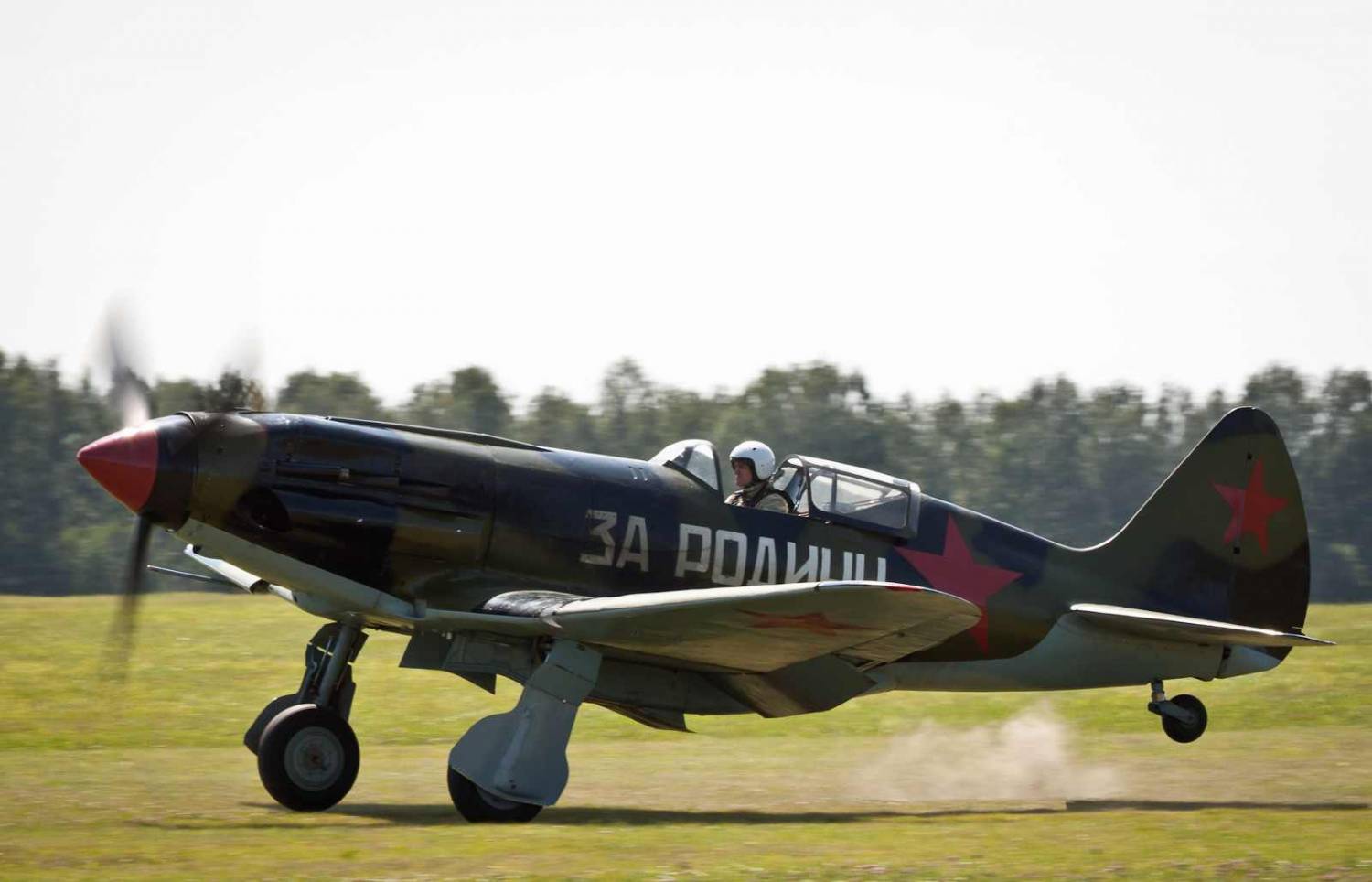

Советский высотный истребитель МиГ-3

27.10.2012  16:15
21 970
3


Неподалеку от города Серпухова Московской области около шоссейной дороги возвышается необычный монумент истребителю МиГ-3 — самолету, на котором советские летчики в первые годы войны защищали наши города от гитлеровских стервятников. Но мало кто знает, что свой первый бой МиГ-3 принял ещё за несколько месяцев до начала войны. 15 апреля 1941 года в районе Ровно совершил вынужденную посадку немецкий разведывательный самолет Ju 86R-1. Этот Юнкерс был атакован МиГом, который сумел повредить двигатель немецкого разведчика.

Читайте также: Основатель ЧВК Blackwater: Русскому медведю нужно отдать всё, что захочет



История создания МиГ-3

Во второй половине 1930-х годов наиболее передовые конструкторы, перейдя на монопланную схему и применив убирающееся шасси, добились резкого прироста скоростей. Однако при этом самолетостроители и испытатели столкнулись с таким парадоксом: с ростом скорости ухудшилась маневренность, так как увеличился радиус (а следовательно, и время) выполнения виража. Маневренные же истребители бипланной схемы с малым временем виража имели меньшую скорость вследствие большего лобового сопротивления. Создавался заколдованный круг.

Выходом из этого круга стало решение сохранить на вооружении как бипланы, таки и монопланы, и поэтому наряду с И-16 в СССР строились И-15бис и И-153. Эти самолёты впервые встретились с немецкими «мессершмиттами» в 1936 году, в начале гражданской войны в Испании. То были Ме-109 серии В (Бруно) с двигателем мощностью 610 л. с. и скоростью не выше 470 км/ч. Советские самолеты не уступали им ни по скорости, ни по вооружению. Маневренность же у наших машин была значительно лучше. Однако появление в начале 1939 года Me-109 серии E (Эмиль) с 570-километровой скоростью, двумя 20-миллиметровыми пушками MG FF и 6-млиилиметровой бронеплитой, перекрывающей всё сечение фюзеляжа, заставило советское руководство полностью пересмотреть самолётостроительную программу.

Большинство КБ принялось с нуля создавать скоростные монопланы, но кое у кого оказались уже готовые конструкторские заделы. Этим кое-кем был Николай Поликарпов, в разработке у которого находился высотный скоростной истребитель X, проектируемый под мотор АМ-35. Поэтому как только вышло постановление о создании самолётов нового типа, Поликарпов тут же сумел представить эскизный проект. К 25 декабря 1939 года был готов уже макет самолёта, называвшегося теперь И-200. Однако, положительно оценив проект Поликарпова, руководство Наркомата неожиданно передало его на дальнейшую разработку в КБ Микояна—Гуревича, недавно выделенное их состава КБ Поликарпова.

Первый лётный экземпляр истребителя И-200 был закончен в производстве и передан на заводские испытания 31 марта 1940 г. Ответственными за их проведение назначили ведущего инженера по самолету А. Г. Брунова, старейшего лётчика-испытателя завода № 1 А. Н. Екатова и двух дублеров — лётчиков полковника М. И. Марцелюка (от военного представительства) и майора М. Н. Якушина (от лётной инспекции ВВС). 5 апреля 1940 г. лётчик-испытатель А. Н. Екатов впервые поднял И-200 № 01 в воздух.
Постройку второго опытного экземпляра И-200 № 02 закончили 25 апреля и передали на испытания. Первый полет на нем 9 мая совершил М. Н. Якушин. 13 мая на третьей машине начались наземные испытания стрелкового вооружения с работающим мотором и штатными синхронизаторами, однако полностью самолет собрали лишь к 1 июня 1940.

И-200 № 3 несколько отличался от своих предшественников — он имел металлические консоли, а вместо факелодержателей НГ-12 установили фару ФС-155. 6 июня М. И. Марцелюк совершил на нём первый вылет. Не дожидаясь окончания заводских испытаний (не говоря уже о государственных), решением Комитета Обороны № 224 от 25 мая и приказом НКАП №245 от 31 мая 1940 г. истребитель И-200 был официально запущен в серийное производство на заводе №1 им. Авиахима.
В ходе заводских испытаний И-200 показал требуемые скоростные данные. 24 мая 1940 г. на И-200 № 01 А. Н. Екатов достиг скорости 648,5 км/ч на высоте 6900 м, причём, на номинальном режиме работы мотора, а 5 августа М. Н. Якушин на И-200 № 02 развил скорость 651 км/ч на высоте 7000 м, также на номинальной мощности. На максимальном режиме были сняты только две точки — на высоте 2220 м — 579 км/ч и на высоте 3630 м — 605 км/ч. На высоту 5000 м самолёт поднялся за 5,1 мин, а ещё через 2,05 мин он был уже на 7000 м. Самолёт приняли на вооружение под индексом МиГ-1.

Несмотря на принятие МиГ-1 на вооружение, конструкторы остались недовольны своим детищем. Кроме того, из войск стали поступать рекламации. Недостатком МиГ-1 была неудовлетворительная статическая продольная устойчивость из-за задней центровки. Самолёт легко попадал в штопор и с трудом выходил из него. Утомляемость летчика была больше, чем на других самолётах. Кроме того, лётчики жаловались на плохо открывающийся фонарь. В добавок ко всему 2 октября 1940 года вышло постановление СНК об увеличении дальности полета всех внедряемых в серийное производство и вновь проектируемых истребителей. В соответствии с этим для одномоторных машин устанавливалась дальность равная 1000 км на скорости соответствующей 0,9 максимальной. Поэтому в КБ был построен ещё один опытный экземпляр - И-200 № 04.


Первый вылет И-200 № 04 состоялся 29 октября 1940 года. Самолет пилотировал летчик-испытатель А.Н.Екатов. А уже 20 декабря МиГ-3 (Официально название МиГ-3 улучшенный истребитель И-200 получил в соответствии с приказом НКАП №704 от 9 декабря 1940 г.) полностью сменил МиГ-1 в серийном производстве. До конца года завод №1 им. Авиахима выпустил 20 самолетов МиГ-3. Приказом НКАП № 702 от 9 декабря 1940 г. была установлена программа выпуска истребителей МиГ-3 на 1941 г. В соответствии с ней завод должен был обеспечить выпуск 3500 самолетов, кроме того, планировалось начать серийное производство МиГ-3 на заводе №43 (Приказ НКАП № 709 от 10 декабря 1940 г.) в Киеве с выпуском в 1941 г. 100 машин.
Испытания опытного истребителя МиГ-3 прекратили в марте 1941 г., так как с 27 января по 26 февраля государственные испытания прошли два серийных самолета МиГ-3 № 2107 и № 2115, выпущенные в декабре 1940 г. В соответствии с программой испытаний последних, военным необходимо было дать оценку серийным машинам в сравнении с МиГ-1 в части конструктивных изменений по устранению дефектов, улучшению летных данных и эксплуатации. Также надлежало определить летные характеристики, оценить устойчивость и штопорные свойства самолетов и провести контрольные испытания вооружения и спецоборудования. Для проведения испытаний были назначены летчики капитан А.Г.Прошаков и военинженер 2 ранга А.Г.Кочетков.

В результате всех проведенных доработок полетная масса самолета возросла с 3100 кг до 3355 кг, что не могло не сказаться отрицательно на его летных данных. Однако максимальная горизонтальная скорость серийного самолета МиГ-3, полученная на высоте 7800 м составила 640 км/ч, что практически соответствовала скорости опытного И-200 (636 км/ч). Но скороподъемность истребителя ухудшилась, и высоту 8000 м самолет стал набирать на 1,71 мин дольше.

Конструкция МиГ-3

Конструкция самолета — смешанная: передняя часть фюзеляжа сварена из стальных труб; хвостовая — деревянная; обшивка — фанерная, работающая на изгиб и кручение. Центроплан склепан из дюралюминия, отъемные части крыла консоли сделаны из дерева. Крыло — двухлонжеронное; в центроплане и в консолях оно снабжено еще третьим, вспомогательным лонжероном. В центроплане размещены посадочные щитки, отклоняемые книзу на 60°. Управление щитками осуществляется специальным механизмом, приводимым в действие сжатым воздухом. Элероны — типа «ФРАЙЗ», то есть имеют профиль с заостренной передней кромкой и осевую компенсацию (ось вращения смещена назад примерно на 20% ширины).

Горизонтальное оперение — стабилизатор и руль высоты, склепаны из дюралюминия, обшиты листовым дюралюминием; причем руль высоты только от носка до лонжерона, остальная часть обтянута полотном. На каждой половине руля высоты размещен триммер. Руль направления имеет ту же конструкцию, что и руль высоты. Киль — деревянный, выполнен как одно целое с фюзеляжем. Шасси убирающееся, одностоечное, состоит из двух ног, каждая представляет собой амортизационную стойку, на которой укреплена полуось с колесом, имеющим пневматик 600X180. Шасси убирается в центроплан колесами внутрь с помощью механизма, приводимого в действие сжатым воздухом.

Хвостовое колесо размером 170X90 мм управляется вместе с рулем направления. Убирается оно назад, одновременно с основными шасси, посредством троса, соединенного с системой уборки левой ноги шасси.
Двигатель АМ-35Ф с жидкостным охлаждением, установленный на самолете, имеет характерную особенность — развивает наибольшую мощность 1200 л. с. не у земли, а на высоте около 7000 м. Это позволяло на большой высоте обеспечить повышенную скорость попета. Двигатель и радиатор для его охлаждения были хорошо закапотированы, что значительно уменьшало лобовое сопротивление.

Двигатель тщательно закрыт хорошо обтекаемым капотом. На валу укреплен трехлопастный металлический винт изменяемого в полете шага ВИШ-22Е, снабженный коком. В носке корневой части центроплана справа и слева имеются заборники для поступления воздуха в карбюратор. По обеим сторонам капота расположены тоннели маслорадиатора с косо срезанными заборниками. Под фюзеляжем, примерно под кабиной летчика, размещен радиатор. Кабина была оборудована всеми тогда имевшимися аэронавигационными приборами, необходимыми для попета в ночное время.
Небольшое количество экземпляров МмГ-3 выпуска 1941 года имели радиостанцию РСИ-3. Вооружение состояло из одного пулемета калибром 12,7 мм и двух — 7,62 мм. В случае необходимости под крылом можно было подвесить две бомбы по 50-100 кг или шесть реактивных снарядов.

Основные технические данные: размах крыла — 10,3 м; длина — 8,155 м: площадь крыла — 17,45 м2; взлетный вес — 3350 кг; нагрузка на крыло — 192 кг/м2, максимальная скорость 640 км/час на высоте 7000 м; время набора высоты 5000 м — 5 мин. 42 сек.; дальность полета — 1250 км.

МиГ-3 имел передовое по тем временам оборудование. На нем, первом из серийных советских истребителей, было установлено кислородное оборудование. Оно располагалось в кабине и состояло из прибора КПА-3бис, баллона на 4 л, маски со шлангом.
МиГ-3 окрашивался сверху светло-зеленой, а снизу светло-голубой краской. Красные звезды с красной окантовкой наносились с боков фюзеляжа и снизу крыла. Некоторые серии камуфлировались. Трехлопастный винт черный, матовый. Кабина внутри шарового цвета, приборная доска черная.


Вооружение МиГ-3 состояло из двух синхронных пулеметов ШКАС калибра 7,62 мм и одного синхронного пулемета БС калибра 12,7 мм. Они были установлены неподвижно в передней части фюзеляжа над мотором.
Под крыльями предусматривались четыре пары бомбодержателей. На внутренние подвешивались по две бомбы калибром по 100 кг, на внешние — две бомбы по 50 кг.

Боевое применение МиГ-3

По состоянию на 1 июня в пяти западных округах находилось 4727 истребителей, в том числе 77 МиГ-1 (исправных 55) и 845 МиГ-3 (786 исправных). С МиГами-1 успело познакомиться 196 пилотов, с МиГа-ми-3 - только 322. В Ленинградском ВО находилось 164 МиГа-3, в Прибалтийском ВО - 31 МиГ-1 и 109 МиГов-3, в Западном ВО - 37 МиГов-1, в Одесском ВО - 8 МиГов-1 и 181 МиГов-3.

В первые же часы войны именно МиГи понесли наиболее ощутимые потери: из 917 машин пяти западных округов через двое суток остались лишь 234. Наиболее пострадавшей оказалась 9-я смешанная авиационная дивизия, располагавшая накануне войны 37 самолетами МиГ-1 и 196 МиГ-3 -к 25 июня она потеряла все самолёты, успев правда сбить 85 вражеских машин.
На МиГ-3 был совершен и первый за войну воздушный таран. У младшего лейтенанта Дмитрия Васильевича Кокорева 22 июня пулеметы замолчали после первых выстрелов по врагу — в 4.15 утра (по другим данным, на машине отсутствовали боеприпасы). Тогда летчик пошел на таран и винтом отрубил киль стабилизатора самолета противника, который он опознал как Do 215 (на самом деле это оказался Ju-88), после чего благополучно посадил поврежденный МиГ-3. Впоследствии Кокорев на этом МиГ-3 сбил еще пять самолетов, 12 октября его самолет был сбит зенитным огнем, и летчик погиб.

В дальнейшем таран на МиГ-3 совершили ещё 45 лётчиков: Антонов М.Г., Белоусов Т.Г., Власов Н.И., Власов С.Н., Габринец М.М., Годовиков А.Н., Горбачёв И.И., Даргис П.Н., Довгий В.И., Еремеев П.В., Заболотный И.Н., Зосимов Д.И., Иванов Я.М., Кайков П.А., Карасёв С.Е., Катрич А.Н., Киселёв В.А., Ковац П.С., Ковзан Б.И., Красильников Н.П., Круглов В.П., Лебединский П.Г., Лукьянов А.М., Мартыщенко М.Г., Матвеев В.И., Мещеряков И.И., Митин Н.И., Немятый И.П., Никитин Д.Е., Оборин К.П., Охват А.С., Панфилов Е.М., Пирожков Б.Г., Прокурат Е.Т., Рокиров Д.В., Рощупкин И.Ф., Рыжов Е.М., Сорокин З.А., Старцев Г.Н., Стоянов А., Хархалуп С.И., Шавурин П.И., Шумилов И.П., Шутов Н.Ф., Яковлев Н.В.

В дальнейшем МиГ-3 использовался в различных вариантах. Его основные качества — большой потолок (12 тыс. м) и скорость на высотах более 5 тыс. м позволяли советским лётчикам успешно вести бои с бомбардировщиками и разведчиками противника. К началу войны истребителей МиГ-3 было в строю значительно больше, чем ЛаГГ-3 и Як-1, и на них было переучено немало лётчиков. Однако МиГ-3 был ещё недостаточно освоен строевыми лётчиками, переучивание большинства их ещё не было завершено, и возможности самолётов не всегда использовались. Сравнение с другим массовым истребителем начала войны — И-16, ведущим свою историю с 1933 года, было явно не в пользу МиГа. И-16, самый маленький истребитель Великой Отечественной войны, был чрезвычайно маневренным (даже более, чем Як-1), мотор надёжно защищал лётчика от лобовой атаки, техническое обслуживание было весьма простым. Но управлять им было не просто, он отзывался на любую дрожь руки. МиГ, напротив, был «тяжелым» в управлении, мало маневренным. Основная причина — маломощный для такого тяжёлого самолета мотор.

По предложению лётчика-испытателя Степана Павловича Супруна были сформированы два полка на МиГ-3 с большим процентом знакомых с ними испытателей. Косвенно это помогло в устранении недостатков пилотирования, но остался непреодолённым основной недостаток МиГ-3: превосходя все истребители в скорости на высотах более 5000 м, он на малых и средних высотах уступал истребителям Як, Ла и немецким, что вместе со слабостью вооружения не позволяло полноценно использовать МиГ-3 как фронтовой истребитель. Но он нашёл себе применение как высотный ночной истребитель в системе ПВО, где его большой потолок (до 12 000 м) и скорость на высотах были решающими. Так он в основном и применялся до конца войны, в частности, охраняя Москву. На фронтах МиГ-3 применялся в 1941—1943 гг. (на Брянщине, на Кубани, в Молдавии и в Крыму). В 1941 г. МиГ-3, несмотря на стереотип о слабом вооружении, широко и успешно использовался как истребитель-бомбардировщик, с установкой под крыльями шести-восьми РС-82 (опыты с РБС-132 и РОФС-132) или двух ФАБ-50. Самолеты МиГ-3 были единственными среди истребителей нового типа, получившими в предвоенное время бомбодержатели и доведённую про­водку системы сбрасывания. Также успешным было применение МиГ-3 как разведчика. Недостатком МиГ-1 и МиГ-3 была невозможность установки пушки через ось редуктора двигателя, вызванная его конструкцией. Тем не менее, в совокупности более трети выпущенных МиГ-3 имели вооружение (не считая ШКАС) из двух-трех крупнокалиберных пулемётов (БС и БК), батарей РС-82 и пушек ШВАК. В течение 1940—1941 гг. заводы выпустили более 3,3 тыс. самолётов МиГ-3.
На МиГ-3 сбил вражеский самолет 22 июля 1941 года в самом первом бою над Москвой лётчик 2-й отдельной истребительной авиаэскадрильи ПВО Москвы Марк Галлай. На этом же самолёте в начале войны летал и одержал свою первую победу А. И. Покрышкин (сбил Ме-109Е), один из асов ВВС РККА. Сам Супрун также погиб на МиГ-3, сбив в последнембою два смолёта противника. 4 июля 1941, атакуя бомбардировщик Fw-200 Супрун был ранен в грудь бортовым стрелком, после чего подвергся атаке шести истребителей Bf.109, сумел сбить один из них и посадить горящий самолёт, однако выбраться из машины до того, как пламя охватило её, не смог.

Тем не менее, самолет МиГ-3, вопреки первоначальным предположениям, так и не смог состояться как фронтовой истребитель, так как на небольших высотах уступал другим, а на больших высотах немцы боев не вели. Зато МиГ-3 очень пригодился в системе ПВО как ночной истребитель против бомбардировщиков.


Краткая техническая характеристика

Макс. скорость у земли: 505 км/ч. Макс. скорость на высоте: 640 км/ч. Дальность полёта: 1250 км. Практический потолок: 12000 м. Скороподъёмность: 877 м/мин. Длина: 8,25 м. Высота: 3,5 м. Размах крыла: 10,2 м. Площадь крыла: 17,44 м². Масса. Пустой: 2699 кг. Двигатели: АМ-35А. Вооружение. Стрелково-пушечное вооружение: 1×12,7мм, УБС. 2×7,62мм, ШКАС.

Источник
