Расточные головки в металлообработке: устройство, применение и подбор под станок
04.04.2022 18:42
435
0

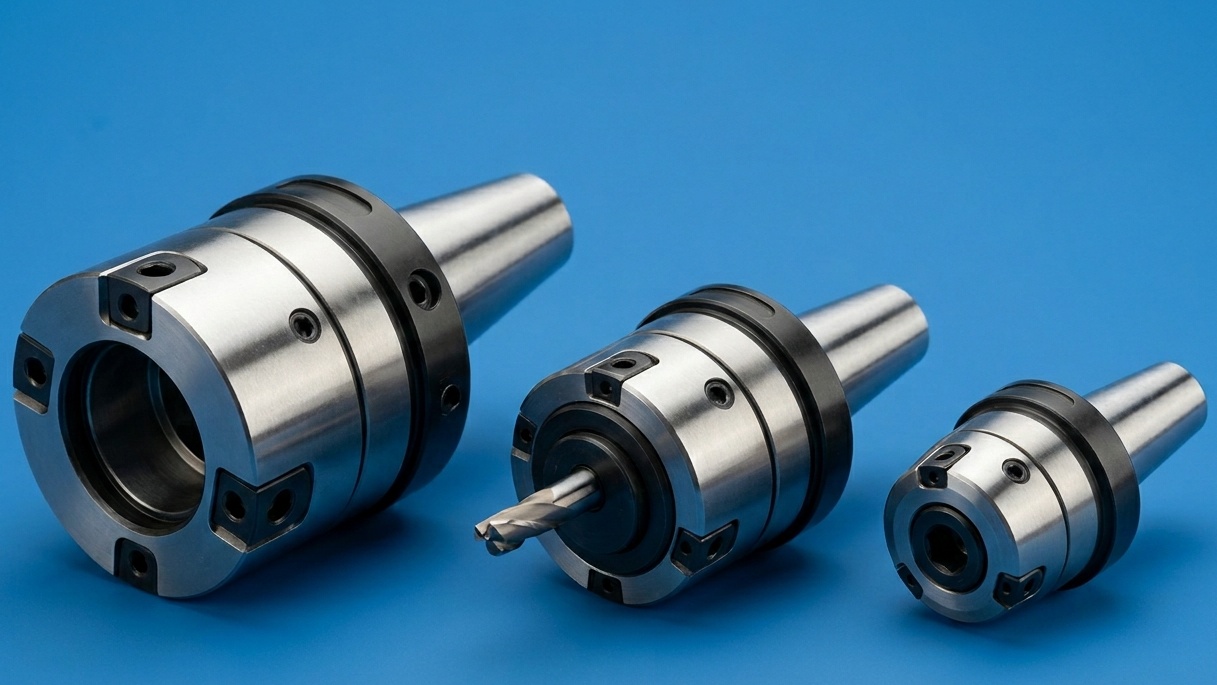

Фото: сгенерировано ИИ
Сверление даёт отверстие нужного диаметра, но не гарантирует ни точности, ни качества поверхности. После сверла остаются конусность, биение, шероховатость, которые недопустимы в ответственных узлах. Именно здесь в работу вступает расточка: управляемое точение внутренней поверхности с микронным контролем диаметра.
Ключевым инструментом для этой операции служат расточные головки — регулируемые инструментальные блоки, которые устанавливаются в шпиндель фрезерного или расточного станка и позволяют обрабатывать отверстия с точностью, недостижимой для свёрл и зенкеров. Диапазон диаметров, степень регулировки и конструкция головки определяют, с какими задачами она справится.
Устройство расточной головки: из чего состоит инструмент
Расточная головка представляет собой корпус с регулируемым резцедержателем, в котором закреплена сменная режущая пластина или цельный резец. Принцип работы прост: смещая резцедержатель радиально, оператор изменяет вылет режущей кромки относительно оси вращения, тем самым задавая диаметр расточки.
Корпус головки изготавливается из инструментальной или легированной стали с термообработкой. Жёсткость корпуса критична: любой изгиб под нагрузкой напрямую транслируется в погрешность диаметра. Именно поэтому у качественных головок стенки корпуса массивные, а посадочные поверхности шлифованы с высокой точностью.
Регулировочный механизм бывает двух исполнений. В головках грубой настройки резцедержатель перемещается ступенчато: пластина переставляется в одну из нескольких фиксированных позиций. Такие головки применяются для предварительной расточки с большим припуском. В головках точной настройки перемещение осуществляется микрометрическим винтом с нониусной шкалой или цифровым индикатором. Цена деления составляет 0,01 мм и менее, что позволяет выдерживать допуски по H6–H7 без промежуточных измерений.
Хвостовая часть головки выполняется под стандартные посадочные конусы: ISO 40, ISO 50, HSK-A63, Capto и другие. Выбор хвостовика определяется шпинделем станка, на котором планируется работа.
Для расточки малых диаметров (от 2–3 мм) применяются микрорасточные головки с борштангами малого сечения. Крупные диаметры (свыше 200 мм) закрываются головками с выносными резцедержателями и балансировочными противовесами, необходимыми для работы на высоких оборотах без вибраций.
Где и когда применяются расточные головки
Область применения расточных головок охватывает практически все отрасли, где обрабатываются точные отверстия в металлических деталях.
Машиностроение и двигателестроение. Корпуса подшипников, гнёзда под вкладыши, посадочные отверстия под втулки — все эти поверхности требуют строгого допуска по диаметру и низкой шероховатости. Расточка обеспечивает то и другое за один-два прохода.
Пресс-формы и штампы. В инструментальном производстве отверстия под направляющие колонки, выталкиватели и вставки должны быть соосны и точны. Расточная головка с точной настройкой позволяет выдерживать допуски H6 без дополнительной ручной доводки.
Авиационная и оборонная промышленность. Здесь расточные операции выполняются в деталях из жаропрочных сплавов и титана. Жёсткость системы «шпиндель — головка — резец» становится определяющим фактором: мягкие сплавы склонны к упругому восстановлению, а жаропрочные — к наклёпу при недостаточной жёсткости.
Ремонт и восстановление. Расточка применяется при ремонте блоков цилиндров, корпусов редукторов, насосов. В этом случае головку нередко используют на переносных расточных станках или горизонтально-расточных машинах непосредственно на месте монтажа оборудования.
Важное преимущество расточной головки перед развёрткой состоит в универсальности: один инструмент перекрывает диапазон диаметров, тогда как развёртка изготавливается под конкретный размер. Это особенно ценно при мелкосерийном производстве с широкой номенклатурой.
Мнение эксперта: «Расточная головка с микрометрической настройкой — это не замена развёртке, а самостоятельный инструмент для другого класса задач. Там, где нужна гибкость по диаметру и контроль геометрии отверстия в процессе обработки, альтернативы ей практически нет.»
Сергей Тарасов, ведущий инженер-технолог по обработке корпусных деталей
Параметры подбора расточной головки под задачу
Правильный выбор начинается с определения трёх базовых параметров: диапазона диаметров, требуемой точности и типа станка.
Диапазон диаметров. Каждая головка перекрывает определённый диапазон регулировки. Стандартные серии для фрезерных станков охватывают диапазоны: 2–22 мм (микрорасточка), 20–120 мм (средний диапазон), 80–300 мм и выше (крупные головки с выносными резцами). При выборе важно убедиться, что нужный диаметр находится не на краю диапазона, а в его середине: на краях регулировочного хода жёсткость крепления резцедержателя снижается.
Точность настройки. Для предварительной расточки с припуском под финишный проход достаточно головки с ценой деления 0,05 мм. Финишная расточка под посадку H6–H7 требует инструмента с ценой деления 0,01 мм или цифровым отсчётным устройством. Головки с цифровым индикатором исключают ошибки считывания нониуса и ускоряют настройку при серийной обработке.
Тип хвостовика. Хвостовик должен соответствовать шпинделю станка по форме конуса и размеру. Конус ISO 40 (BT40) широко распространён на вертикальных обрабатывающих центрах средней мощности. ISO 50 применяется на крупных горизонтальных расточных станках. HSK-A63 обеспечивает более высокую жёсткость соединения и предпочтителен при высокоскоростной обработке. Использование переходников допустимо, однако каждый дополнительный фланец снижает общую жёсткость системы.
Длина борштанги. При расточке глубоких отверстий применяются удлинённые борштанги. Критическое соотношение длины к диаметру борштанги составляет 4:1: при превышении этого значения возникают вибрации, снижающие качество поверхности и точность диаметра. Для глубин свыше этого соотношения применяются антивибрационные борштанги с демпфирующим наполнителем из тяжёлого сплава или с настраиваемым динамическим гасителем колебаний.
Подготовка к расточке и типичные ошибки при работе с головками
Расточная операция требует предварительной подготовки отверстия. Сверление под расточку оставляет припуск 0,5–2 мм на сторону в зависимости от диаметра и материала. Слишком малый припуск не позволит головке стабильно резать, слишком большой создаст избыточную нагрузку на регулировочный механизм.
Настройку диаметра выполняют вне станка с помощью прецизионного нутромера или на специальном приборе для настройки инструмента (presetter). Это исключает необходимость пробных проходов и позволяет сразу получить нужный размер. При серийном производстве настройку фиксируют в инструментальной карте, чтобы при переустановке головки не требовалась повторная проверка.
Частая ошибка при расточке — игнорирование балансировки. На оборотах выше 3000 об/мин даже небольшая дисбалансная масса создаёт центробежную силу, которая смещает ось вращения и увеличивает биение. Головки для высокоскоростной обработки оснащаются балансировочными кольцами или винтами, которые регулируют распределение масс после установки резца.
Крепление хвостовика в шпинделе должно обеспечивать максимальное усилие затяжки согласно рекомендациям производителя. Недотянутый хвостовик — прямой путь к биению и вибрациям даже при идеально настроенной головке. Конусные поверхности перед установкой протирают и проверяют на отсутствие забоин и загрязнений: любая частица между конусами создаёт эксцентриситет, который аннулирует точность всей системы.
Ключевым инструментом для этой операции служат расточные головки — регулируемые инструментальные блоки, которые устанавливаются в шпиндель фрезерного или расточного станка и позволяют обрабатывать отверстия с точностью, недостижимой для свёрл и зенкеров. Диапазон диаметров, степень регулировки и конструкция головки определяют, с какими задачами она справится.
Устройство расточной головки: из чего состоит инструмент
Расточная головка представляет собой корпус с регулируемым резцедержателем, в котором закреплена сменная режущая пластина или цельный резец. Принцип работы прост: смещая резцедержатель радиально, оператор изменяет вылет режущей кромки относительно оси вращения, тем самым задавая диаметр расточки.
Корпус головки изготавливается из инструментальной или легированной стали с термообработкой. Жёсткость корпуса критична: любой изгиб под нагрузкой напрямую транслируется в погрешность диаметра. Именно поэтому у качественных головок стенки корпуса массивные, а посадочные поверхности шлифованы с высокой точностью.
Регулировочный механизм бывает двух исполнений. В головках грубой настройки резцедержатель перемещается ступенчато: пластина переставляется в одну из нескольких фиксированных позиций. Такие головки применяются для предварительной расточки с большим припуском. В головках точной настройки перемещение осуществляется микрометрическим винтом с нониусной шкалой или цифровым индикатором. Цена деления составляет 0,01 мм и менее, что позволяет выдерживать допуски по H6–H7 без промежуточных измерений.
Хвостовая часть головки выполняется под стандартные посадочные конусы: ISO 40, ISO 50, HSK-A63, Capto и другие. Выбор хвостовика определяется шпинделем станка, на котором планируется работа.
Для расточки малых диаметров (от 2–3 мм) применяются микрорасточные головки с борштангами малого сечения. Крупные диаметры (свыше 200 мм) закрываются головками с выносными резцедержателями и балансировочными противовесами, необходимыми для работы на высоких оборотах без вибраций.
Где и когда применяются расточные головки
Область применения расточных головок охватывает практически все отрасли, где обрабатываются точные отверстия в металлических деталях.
Машиностроение и двигателестроение. Корпуса подшипников, гнёзда под вкладыши, посадочные отверстия под втулки — все эти поверхности требуют строгого допуска по диаметру и низкой шероховатости. Расточка обеспечивает то и другое за один-два прохода.
Пресс-формы и штампы. В инструментальном производстве отверстия под направляющие колонки, выталкиватели и вставки должны быть соосны и точны. Расточная головка с точной настройкой позволяет выдерживать допуски H6 без дополнительной ручной доводки.
Авиационная и оборонная промышленность. Здесь расточные операции выполняются в деталях из жаропрочных сплавов и титана. Жёсткость системы «шпиндель — головка — резец» становится определяющим фактором: мягкие сплавы склонны к упругому восстановлению, а жаропрочные — к наклёпу при недостаточной жёсткости.
Ремонт и восстановление. Расточка применяется при ремонте блоков цилиндров, корпусов редукторов, насосов. В этом случае головку нередко используют на переносных расточных станках или горизонтально-расточных машинах непосредственно на месте монтажа оборудования.
Важное преимущество расточной головки перед развёрткой состоит в универсальности: один инструмент перекрывает диапазон диаметров, тогда как развёртка изготавливается под конкретный размер. Это особенно ценно при мелкосерийном производстве с широкой номенклатурой.
Мнение эксперта: «Расточная головка с микрометрической настройкой — это не замена развёртке, а самостоятельный инструмент для другого класса задач. Там, где нужна гибкость по диаметру и контроль геометрии отверстия в процессе обработки, альтернативы ей практически нет.»
Сергей Тарасов, ведущий инженер-технолог по обработке корпусных деталей
Параметры подбора расточной головки под задачу
Правильный выбор начинается с определения трёх базовых параметров: диапазона диаметров, требуемой точности и типа станка.
Диапазон диаметров. Каждая головка перекрывает определённый диапазон регулировки. Стандартные серии для фрезерных станков охватывают диапазоны: 2–22 мм (микрорасточка), 20–120 мм (средний диапазон), 80–300 мм и выше (крупные головки с выносными резцами). При выборе важно убедиться, что нужный диаметр находится не на краю диапазона, а в его середине: на краях регулировочного хода жёсткость крепления резцедержателя снижается.
Точность настройки. Для предварительной расточки с припуском под финишный проход достаточно головки с ценой деления 0,05 мм. Финишная расточка под посадку H6–H7 требует инструмента с ценой деления 0,01 мм или цифровым отсчётным устройством. Головки с цифровым индикатором исключают ошибки считывания нониуса и ускоряют настройку при серийной обработке.
Тип хвостовика. Хвостовик должен соответствовать шпинделю станка по форме конуса и размеру. Конус ISO 40 (BT40) широко распространён на вертикальных обрабатывающих центрах средней мощности. ISO 50 применяется на крупных горизонтальных расточных станках. HSK-A63 обеспечивает более высокую жёсткость соединения и предпочтителен при высокоскоростной обработке. Использование переходников допустимо, однако каждый дополнительный фланец снижает общую жёсткость системы.
Длина борштанги. При расточке глубоких отверстий применяются удлинённые борштанги. Критическое соотношение длины к диаметру борштанги составляет 4:1: при превышении этого значения возникают вибрации, снижающие качество поверхности и точность диаметра. Для глубин свыше этого соотношения применяются антивибрационные борштанги с демпфирующим наполнителем из тяжёлого сплава или с настраиваемым динамическим гасителем колебаний.
Подготовка к расточке и типичные ошибки при работе с головками
Расточная операция требует предварительной подготовки отверстия. Сверление под расточку оставляет припуск 0,5–2 мм на сторону в зависимости от диаметра и материала. Слишком малый припуск не позволит головке стабильно резать, слишком большой создаст избыточную нагрузку на регулировочный механизм.
Настройку диаметра выполняют вне станка с помощью прецизионного нутромера или на специальном приборе для настройки инструмента (presetter). Это исключает необходимость пробных проходов и позволяет сразу получить нужный размер. При серийном производстве настройку фиксируют в инструментальной карте, чтобы при переустановке головки не требовалась повторная проверка.
Частая ошибка при расточке — игнорирование балансировки. На оборотах выше 3000 об/мин даже небольшая дисбалансная масса создаёт центробежную силу, которая смещает ось вращения и увеличивает биение. Головки для высокоскоростной обработки оснащаются балансировочными кольцами или винтами, которые регулируют распределение масс после установки резца.
Крепление хвостовика в шпинделе должно обеспечивать максимальное усилие затяжки согласно рекомендациям производителя. Недотянутый хвостовик — прямой путь к биению и вибрациям даже при идеально настроенной головке. Конусные поверхности перед установкой протирают и проверяют на отсутствие забоин и загрязнений: любая частица между конусами создаёт эксцентриситет, который аннулирует точность всей системы.
