Основной боевой танк M1 Abrams (M1A2)
24.05.2009 18:09
30 873
23

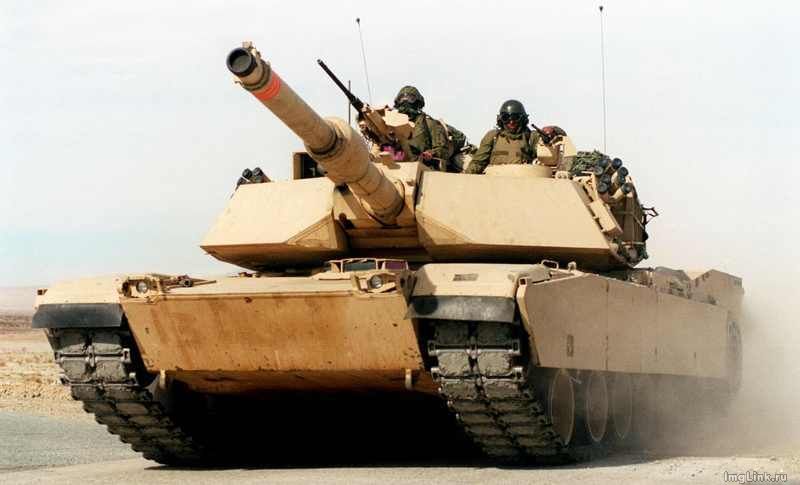

M1 Abrams — основной боевой танк США. Серийно выпускается с 1980 года. Стоит на вооружении армии и морской пехоты США, Египта, Саудовской Аравии, Кувейта, Ирака и Австралии. Назван в честь генерала Крейтона Абрамса.
М1 «Абрамс» стал результатом третьей по счету программы по замене танков серии «Паттон». Первые две T95 и MBT-70/XM803 завершились неудачно. T95 не имел превосходства над «Паттонами», тогда как MBT-70 и даже его упрощённая модель XM803, оказались чрезмерно дорогими и сложными. Также не оправдала себя концепция низкобаллистической пушки-пусковой установки ракет, планируемой для установки на танках MBT-70/XM803.
Разработка нового танка, получившего позже обозначение XM-1, началась сразу же после закрытия программы ХМ803 в конце 1971 года. Для снижения технологического риска новый танк решено было делать по классической схеме с экипажем из 4 человек и с пушкой высокой баллистики в качестве основного вооружения. На роль последней рассматривались нарезная 105-мм пушка M68, британская нарезная 110-мм и немецкая 120-мм гладкоствольная пушка. 110-мм пушку отмели сразу же, как не имеющую существенного превосходства над 105 мм. Вариант с 120-мм посчитали рискованным, поэтому было решено оставить пушку М68 с возможностью последующей замены на 120-мм.
В качестве силовой установки рассматривались американский дизель воздушного охлаждения AVCR-1100 (планировался для MBT-70), немецкий дизель водяного охлаждения DB1500 (позднее получил обозначение MB873) и американский газотурбинный двигатель AGT-1500. Мощность всех двигателей была 1500 л.с. Изначально военные отдавали предпочтение дизелю, но в конце 1970-х их симпатии сместились в сторону ГТД.
Согласно первоначальному техническому заданию, танк должен был удерживать 115-мм бронебойный снаряд с расстояния 800 м, цена должна была быть 400 тыс. долларов в ценах 1972 года (по сравнению с 339 тыс. для М60А1 и 611 тыс. для XM803), а масса — 45 тонн. Вскоре стало ясно, что с этими ограничениями не удастся обеспечить требуемую защиту, поэтому лимит был повышен до 500 тыс. долларов и 55 тонн соответственно.
В мае 1973 года компании Крайслер и Дженерал Моторс подали свои конкурсные заявки и 28 июня того же года с компаниями был заключен контракт на постройку прототипов для совместных испытаний. В начале июля представители Дженерал Моторс и Крайслера посетили Англию для знакомства с разработкой композитной брони «Чобхэм». В результате визита обе фирмы внесли изменения в свои проекты, с целью адаптации новой брони. Ещё одно существенное изменение в проекте стало результатом опыта, полученного в ходе израильско-арабской войны 1973 года. Было решено отказаться от 25-30-мм спаренной автоматической пушки «Бушмастер» в пользу 7,62 мм пулемета, а освободившийся объём использовать для увеличения боекомплекта основного орудия.
Совместные испытания проходили с 31 января по 7 мая 1976 года. Выяснилось, что оба танка соответствовали заявленным требованиям. С сентября по декабрь 1976 года в США также проходили испытания Леопарда 2 AV, оснащённого 105-мм пушкой. Немецкий танк показал хорошие ходовые качества, надежность и точность стрельбы. Однако он был дороже и несколько уступал американскому танку в броневой защите и размещению боеукладки. Поэтому было решено не принимать его на вооружение.
После окончания испытаний был объявлен конкурс на постройку 462 танков (установочной партии из 110 танков в первый год и 352 серийных танка во второй). Дженерал Моторс предложила более низкую цену (208 млн долларов против 221 млн у Крайслера), однако эта цена базировалась на дизельном двигателе, тогда как армия предпочитала ГТД. Дженерал Моторс было предписано разработать вариант с ГТД, а Крайслеру — с дизелем, также было предписано подготовить танки для лёгкой замены на 120-мм орудие в будущем. Крайслер внес дополнительные изменения в проект, повысившие шанс на успех: улучшил конфигурацию композитной брони, оснастил специальной броней также и маску орудия. В целях снижения цены командир был оснащён отводом от прицела наводчика вместо независимого прицела (упрощённый прицел наводчика).
12 ноября 1976 года было объявлено о выигрыше варианта Крайслера с ГТД. Им удалось снизить цену контракта до 196 млн долларов. В то же время цена Дженерал Моторсовского контракта после установки ГТД возросла до 232 млн (дизельные варианты обеих фирм после внесённых изменений стоили соответственно 174 и 186 млн). Таким образом, окончательный вариант танка стоил 422 тыс. долларов за единицу против 432 тыс. за М60А3 (все цены в долларах 1972 года).
Для испытаний второго этапа (технические DT-II и войсковые ОТ-II испытания) фирма Крайслер изготовила 11 опытных образцов танка ХМ1 с внесёнными изменениями. Испытания DT-II проводились с февраля 1978 по сентябрь 1979 года, ОТ-II — с апреля 1978 по февраль 1979 года.
Ещё до завершения второго этапа в мае 1978 года Пентагон утвердил постройку установочной партии из 110 танков, предназначенных для участия в испытаниях третьего этапа и для обучения личного состава танковых подразделений. Первые два из этих танков были переданы на специальной церемонии 28 февраля 1980 года. Тогда же танк получил название «Абрамс» в честь генерала Вьетнамской войны Крейтона Абрамса. Третий этап технических и войсковых испытаний проходил соответственно с марта 1980 по сентябрь 1981 года (DT-III) и с сентября 1980 по май 1981 года (ОТ-III). 17 февраля 1981 года танк под обозначением «105-мм пушечный гусеничный танк М1» был принят на вооружение армии США.
M1 (1980) — базовая модель. 105-мм нарезная пушка, боекомплект 55 снарядов.
IPM1 (1984) — усилено лобовое бронирование корпуса и башни (уровень M1A1), модернизирована подвеска и трансмиссия, введен электроспуск ЗПУ.
M1A1 (1985) — 120-мм гладкоствольная пушка, боекомплект 40 снарядов, новая коллективная система защиты от ОМП со встроенным кондиционером.
M1A1HA (1988) — усилено бронирование башни.
M1A1HC (1990) — доработки в соответствии с требованиями КМП, боекомплект увеличен до 42 артиллерийских выстрелов.
М1А1НА+ (1991) — аналогичен M1A1HC, но усилено бронирование лба башни.
М1А1D (2000) — боевая информационно-управляющая система FBCB2.
M1A1AIM — модернизация ранее построенных танков. Тепловизор второго поколения для наводчика, безопасный для глаз лазерный дальномер, тепловизионный прибор наблюдения для механика-водителя, система управления войсками FBCB2, телефон для связи с пехотой.
M1A2 (1992) — независимый тепловизионный панорамный прицел командира, новый прицел наводчика со стабилизацией в двух плоскостях и безопасным для глаз дальномером, новая командирская башенка с 8 перископами (вместо 6), тепловизионный прибор наблюдения для механика-водителя, боевая информационно-управляющая система IVIS. Усиленное бронирование. Боекомплект 42 выстрела к орудию.
M1A2SEP (2000) — в прицелы командира и наводчика введены тепловизионные камеры 2го поколения (технология SADA II), установлена система управления войсками FBCB2. Усилено бронирование. Введен кондиционер.
M1A2TUSK — установлен «Tank Urban Survival Kit» — «танковый городской спасательный комплект» — дополнительные резинотканевые бортовые противокумулятивные экраны, а также второй зенитный пулемет М-240 и телефон для связи с пехотой.
Танк выполнен по классической компоновочной схеме с отделением управления в передней части машины, боевым отделением в средней части и моторно-трансмиссионным в кормовой. Экипаж состоит из командира, наводчика, заряжающего и механика-водителя.
Броневой корпус и башня
Корпус и башня — сварные. В их передних частях применено многослойное пассивное бронирование, подобное английской броне «чобхэм», используемой на танках «Челленджер». Характерным для «Абрамса» является большой угол наклона верхнего лобового листа корпуса по отношению к вертикальной плоскости (82°) и большой зазор между башней и корпусом. При закрытом люке механик-водитель занимает положение полулёжа.
В 1989 г. проводился обстрел M1A1HA (heavy armour) с урановой броней, выдержки из приложений Е и С.
Однако выводов о защите на основании этого теста сделать невозможно: обстрел являлся довольно продолжительным, и лобовая броня была пробита после нескольких предварительных попаданий, не преодолевших, но ослабивших ее. Целью обстрела являлось выяснение распространения урановых фрагментов, но не стойкости брони.
Вооружение
Модификации M1 и M1IP вооружены 105-мм нарезной пушкой М68А1 (модернизированный вариант британской L7), стабилизированной в двух плоскостях. В боекомплект входят 55 унитарных снарядов с металлической гильзой 5 видов: бронебойные оперённые подкалиберные с отделяющимся поддоном М735, М774, М833, М900, кумулятивные снаряды М456А1 и М456А2, бронебойно-фугасный М393А2, с готовыми стреловидными поражающими элементами М494 и дымовой М416 (на основе белого фосфора).
Основная часть боекомплекта к пушке (44 унитарных выстрела из 55) размещена в изолированном отсеке кормовой части башни. Остальные выстрелы хранятся в изолированном отсеке в корпусе танка (8 штук) и в бронированном контейнере на полике башни перед заряжающим (три).
Начиная с 1985 года на танках «Абрамс» устанавливается 120-мм гладкоствольная пушка М256 (лицензионный вариант немецкой пушки Rheinmetall 120) также стабилизированная в двух плоскостях. В боекомплект входят унитарные снаряды с частично сгораемой гильзой: оперённые бронебойные подкалиберные с отделяющимся поддоном М829, М829А1, М828А2, М829А3, кумулятивный М830, подкалиберный кумулятивно-осколочный М830А1, подкалиберный бетонобойно-фугасный М908, с готовыми шариковыми поражающими элементами М1028.
В связи с большим диаметром гильз 120 мм выстрелов боекомплект сокращён до 40 (42 на М1А1НС и М1А2): 34 в нише башни (36 на М1А1НС М1А2) и 6 в корпусе танка; укладка на полике башни отменена.
Вспомогательное вооружение представлено 7,62-мм пулемётом M240, спаренным с пушкой, вторым таким же пулемётом, установленным перед люком заряжающего, и 12,7-мм пулемётом М2, смонтированным на командирской башенке. Боекомплект 11.400 патронов калибра 7,62-мм и 1000 патронов калибра 12,7-мм. На бортах башни установлены два 66-мм шестиствольных гранатомётов М250 (четыре четырёхствольных гранатомёта М257 на танках М1А1 и М1А1НС корпуса морской пехоты) для поставки дымовых завес.
СУО и приборы наблюдения
На М1 «Абрамс» установлена достаточно современная система управления огнём фирмы Хьюз Эйркрафт. В основной прицел наводчика GPS встроены лазерный дальномер и тепловизионный прибор.
Также у командира имеется трёхкратный нестабилизированный перископический прицел М938 для стрельбы из 12,7-мм пулемёта, установленный во вращающейся башенке. Для кругового обзора по периметру командирской башенки также установлены 6 перископов. Электронный баллистический стабилизированный прицел командира CITV.
Усовершенствованию подверглась бортовая аппаратура. Внедрена танковая информационно-управляющая система (ТИУС) IVIS, инерциальная навигационная система, новая радиостанция. Отдельные электронные системы связаны между собой через шину данных MILSTD 1553D.
Двигатель
Газотурбинный двигатель AVCO Lycoming AGT-1500 выполнен в едином блоке с автоматической гидромеханической трансмиссией X-1100-3B. Блок массой 3860 кг может быть заменён менее чем за 1 ч.
AGT-1500 является трёхвальным двигателем с двухкаскадным осецентробежным компрессором, индивидуальной камерой сгорания тангенциального расположения, свободной силовой турбиной с регулируемой сопловым аппаратом и стационарным кольцевым пластинчатым теплообменником. Сопловые и рабочие лопатки первой ступени турбины высокого давления охлаждаются воздухом, отбираемым на выходе из компрессора и подаваемым через отверстия в хвостовиках лопаток. Максимальная температура газа в турбине 1193 °C. Редуктор, размещённый внутри корпуса теплообменника, уменьшает число оборотов на выводном валу ГТД до 3000 об/мин. Двигатель обеспечивает танку М1 «Абрамс» высокую приёмистость — до скорости 30 км/ч танк разгоняется за 6 с.
Уязвимые места танка
По данным сайта btvt.narod.ru, применение танка в Ираке выявило целый ряд его недостатков. Утверждается, что лобовая броня является довольно прочной, но боковая, верхняя и задняя уязвима для любого гранатометного огня. Со ссылкой на неназываемых зарубежных специалистов сайт сообщает, что реактивные гранаты ПГ-7В для РПГ-7 с вероятностью 55 % поражают «Абрамс» в борт башни и борт корпуса над катками; с вероятностью 70 % — в крышу башни (однако не указан угол обстрела). Также следует отметить,что для применения 12,7 мм пулемета, смонтированного на башне, следует открывать люк, при этом у стрелка ведущего огонь из пулемета в значительной степени открыта верхняя половина тела.
Согласно приведенным генерал-майором Т. Такером сведениям, по состоянию на февраль 2005 г. повреждения различных степеней тяжести получили 70% танкового парка из 1135 «Абрамсов», развернутых в Ираке; из них 80 машин оказались повреждены тяжело, и для капитального ремонта их потребовалось отвезти на завод-изготовитель; в свою очередь из них 17 было оценено как не подлежащие восстановлению. Таким образом, безвозвратные потери составили всего 5% от общего количества поврежденных танков.
По некоторым данным, через год, в феврале 2006 г., число уничтоженных в Ираке М1 всех модификаций увеличилось до 20.
Средняя балансовая цена танка в модификации М1А2 составляет около 6 миллионов долларов США (данные на 1999 год).
В то же время, закупочная стоимость танка значительно ниже: так, вновь построенные M1A1 SA, поставляемые в ВС Ирака, были оплачены производителю из расчета 1,4 млн доллара за машину; для Австралии M1A1 AIM с более совершенной комплектацией, однако полученные из запасов армии США, обошлись в 1,18 млн за каждый танк.
Стоимость капитального ремонта с глубокой модернизацией по программе Abrams Integration Management, включающей установку АСУ FBCB2, новых тепловизионных камер, модернизацию брони и т. д., составляет 0,7-1 млн долларов. Стоимость наиболее комплексной модернизации до уровня M1A2 SEP, включающую замену боевого отделения целиком, в разные годы колебалась от 1,4 до 2,6 млн долларов.
Бронирование
Тип брони: катаная стальная и комбинированная, противоснарядная
Вооружение
Пушка:
- калибр и марка : 105-мм M68 (начиная с M1A1 — 120-мм М256)
- тип пушки: нарезная (начиная с M1A1 — гладкоствольная)
- боекомплект: 55 (начиная с M1A1 — 42)
- прицелы: перископический монокулярный GPS со встроенным лазерным дальномером, телескопический M920, монокулярный M919
Пулемёты 1×12,7-мм M2HB, 2×7,62-мм M240
Подвижность
Двигатель:
- тип: газотурбинный
- мощность л. с.: 1500
Скорость:
- по шоссе, км/ч: M1 — 72; M1A2 — 70
- по пересечённой местности, км/ч: 48,3
Запас хода, км: 410
Преодолеваемые препятствия:
- подъём, град.: 30
- стенка, м: 1,2
- ров, м: 2,7
- брод, м: 1,2
История создания и производства
М1 «Абрамс» стал результатом третьей по счету программы по замене танков серии «Паттон». Первые две T95 и MBT-70/XM803 завершились неудачно. T95 не имел превосходства над «Паттонами», тогда как MBT-70 и даже его упрощённая модель XM803, оказались чрезмерно дорогими и сложными. Также не оправдала себя концепция низкобаллистической пушки-пусковой установки ракет, планируемой для установки на танках MBT-70/XM803.
Разработка нового танка, получившего позже обозначение XM-1, началась сразу же после закрытия программы ХМ803 в конце 1971 года. Для снижения технологического риска новый танк решено было делать по классической схеме с экипажем из 4 человек и с пушкой высокой баллистики в качестве основного вооружения. На роль последней рассматривались нарезная 105-мм пушка M68, британская нарезная 110-мм и немецкая 120-мм гладкоствольная пушка. 110-мм пушку отмели сразу же, как не имеющую существенного превосходства над 105 мм. Вариант с 120-мм посчитали рискованным, поэтому было решено оставить пушку М68 с возможностью последующей замены на 120-мм.
В качестве силовой установки рассматривались американский дизель воздушного охлаждения AVCR-1100 (планировался для MBT-70), немецкий дизель водяного охлаждения DB1500 (позднее получил обозначение MB873) и американский газотурбинный двигатель AGT-1500. Мощность всех двигателей была 1500 л.с. Изначально военные отдавали предпочтение дизелю, но в конце 1970-х их симпатии сместились в сторону ГТД.
Согласно первоначальному техническому заданию, танк должен был удерживать 115-мм бронебойный снаряд с расстояния 800 м, цена должна была быть 400 тыс. долларов в ценах 1972 года (по сравнению с 339 тыс. для М60А1 и 611 тыс. для XM803), а масса — 45 тонн. Вскоре стало ясно, что с этими ограничениями не удастся обеспечить требуемую защиту, поэтому лимит был повышен до 500 тыс. долларов и 55 тонн соответственно.
В мае 1973 года компании Крайслер и Дженерал Моторс подали свои конкурсные заявки и 28 июня того же года с компаниями был заключен контракт на постройку прототипов для совместных испытаний. В начале июля представители Дженерал Моторс и Крайслера посетили Англию для знакомства с разработкой композитной брони «Чобхэм». В результате визита обе фирмы внесли изменения в свои проекты, с целью адаптации новой брони. Ещё одно существенное изменение в проекте стало результатом опыта, полученного в ходе израильско-арабской войны 1973 года. Было решено отказаться от 25-30-мм спаренной автоматической пушки «Бушмастер» в пользу 7,62 мм пулемета, а освободившийся объём использовать для увеличения боекомплекта основного орудия.
Совместные испытания проходили с 31 января по 7 мая 1976 года. Выяснилось, что оба танка соответствовали заявленным требованиям. С сентября по декабрь 1976 года в США также проходили испытания Леопарда 2 AV, оснащённого 105-мм пушкой. Немецкий танк показал хорошие ходовые качества, надежность и точность стрельбы. Однако он был дороже и несколько уступал американскому танку в броневой защите и размещению боеукладки. Поэтому было решено не принимать его на вооружение.
После окончания испытаний был объявлен конкурс на постройку 462 танков (установочной партии из 110 танков в первый год и 352 серийных танка во второй). Дженерал Моторс предложила более низкую цену (208 млн долларов против 221 млн у Крайслера), однако эта цена базировалась на дизельном двигателе, тогда как армия предпочитала ГТД. Дженерал Моторс было предписано разработать вариант с ГТД, а Крайслеру — с дизелем, также было предписано подготовить танки для лёгкой замены на 120-мм орудие в будущем. Крайслер внес дополнительные изменения в проект, повысившие шанс на успех: улучшил конфигурацию композитной брони, оснастил специальной броней также и маску орудия. В целях снижения цены командир был оснащён отводом от прицела наводчика вместо независимого прицела (упрощённый прицел наводчика).
12 ноября 1976 года было объявлено о выигрыше варианта Крайслера с ГТД. Им удалось снизить цену контракта до 196 млн долларов. В то же время цена Дженерал Моторсовского контракта после установки ГТД возросла до 232 млн (дизельные варианты обеих фирм после внесённых изменений стоили соответственно 174 и 186 млн). Таким образом, окончательный вариант танка стоил 422 тыс. долларов за единицу против 432 тыс. за М60А3 (все цены в долларах 1972 года).
Для испытаний второго этапа (технические DT-II и войсковые ОТ-II испытания) фирма Крайслер изготовила 11 опытных образцов танка ХМ1 с внесёнными изменениями. Испытания DT-II проводились с февраля 1978 по сентябрь 1979 года, ОТ-II — с апреля 1978 по февраль 1979 года.
Ещё до завершения второго этапа в мае 1978 года Пентагон утвердил постройку установочной партии из 110 танков, предназначенных для участия в испытаниях третьего этапа и для обучения личного состава танковых подразделений. Первые два из этих танков были переданы на специальной церемонии 28 февраля 1980 года. Тогда же танк получил название «Абрамс» в честь генерала Вьетнамской войны Крейтона Абрамса. Третий этап технических и войсковых испытаний проходил соответственно с марта 1980 по сентябрь 1981 года (DT-III) и с сентября 1980 по май 1981 года (ОТ-III). 17 февраля 1981 года танк под обозначением «105-мм пушечный гусеничный танк М1» был принят на вооружение армии США.
Модификации
M1 (1980) — базовая модель. 105-мм нарезная пушка, боекомплект 55 снарядов.
IPM1 (1984) — усилено лобовое бронирование корпуса и башни (уровень M1A1), модернизирована подвеска и трансмиссия, введен электроспуск ЗПУ.
M1A1 (1985) — 120-мм гладкоствольная пушка, боекомплект 40 снарядов, новая коллективная система защиты от ОМП со встроенным кондиционером.
M1A1HA (1988) — усилено бронирование башни.
M1A1HC (1990) — доработки в соответствии с требованиями КМП, боекомплект увеличен до 42 артиллерийских выстрелов.
М1А1НА+ (1991) — аналогичен M1A1HC, но усилено бронирование лба башни.
М1А1D (2000) — боевая информационно-управляющая система FBCB2.
M1A1AIM — модернизация ранее построенных танков. Тепловизор второго поколения для наводчика, безопасный для глаз лазерный дальномер, тепловизионный прибор наблюдения для механика-водителя, система управления войсками FBCB2, телефон для связи с пехотой.
M1A2 (1992) — независимый тепловизионный панорамный прицел командира, новый прицел наводчика со стабилизацией в двух плоскостях и безопасным для глаз дальномером, новая командирская башенка с 8 перископами (вместо 6), тепловизионный прибор наблюдения для механика-водителя, боевая информационно-управляющая система IVIS. Усиленное бронирование. Боекомплект 42 выстрела к орудию.
M1A2SEP (2000) — в прицелы командира и наводчика введены тепловизионные камеры 2го поколения (технология SADA II), установлена система управления войсками FBCB2. Усилено бронирование. Введен кондиционер.
M1A2TUSK — установлен «Tank Urban Survival Kit» — «танковый городской спасательный комплект» — дополнительные резинотканевые бортовые противокумулятивные экраны, а также второй зенитный пулемет М-240 и телефон для связи с пехотой.
Описание конструкции
Танк выполнен по классической компоновочной схеме с отделением управления в передней части машины, боевым отделением в средней части и моторно-трансмиссионным в кормовой. Экипаж состоит из командира, наводчика, заряжающего и механика-водителя.
Броневой корпус и башня
Корпус и башня — сварные. В их передних частях применено многослойное пассивное бронирование, подобное английской броне «чобхэм», используемой на танках «Челленджер». Характерным для «Абрамса» является большой угол наклона верхнего лобового листа корпуса по отношению к вертикальной плоскости (82°) и большой зазор между башней и корпусом. При закрытом люке механик-водитель занимает положение полулёжа.
В 1989 г. проводился обстрел M1A1HA (heavy armour) с урановой броней, выдержки из приложений Е и С.
Однако выводов о защите на основании этого теста сделать невозможно: обстрел являлся довольно продолжительным, и лобовая броня была пробита после нескольких предварительных попаданий, не преодолевших, но ослабивших ее. Целью обстрела являлось выяснение распространения урановых фрагментов, но не стойкости брони.
Вооружение
Модификации M1 и M1IP вооружены 105-мм нарезной пушкой М68А1 (модернизированный вариант британской L7), стабилизированной в двух плоскостях. В боекомплект входят 55 унитарных снарядов с металлической гильзой 5 видов: бронебойные оперённые подкалиберные с отделяющимся поддоном М735, М774, М833, М900, кумулятивные снаряды М456А1 и М456А2, бронебойно-фугасный М393А2, с готовыми стреловидными поражающими элементами М494 и дымовой М416 (на основе белого фосфора).
Основная часть боекомплекта к пушке (44 унитарных выстрела из 55) размещена в изолированном отсеке кормовой части башни. Остальные выстрелы хранятся в изолированном отсеке в корпусе танка (8 штук) и в бронированном контейнере на полике башни перед заряжающим (три).
Начиная с 1985 года на танках «Абрамс» устанавливается 120-мм гладкоствольная пушка М256 (лицензионный вариант немецкой пушки Rheinmetall 120) также стабилизированная в двух плоскостях. В боекомплект входят унитарные снаряды с частично сгораемой гильзой: оперённые бронебойные подкалиберные с отделяющимся поддоном М829, М829А1, М828А2, М829А3, кумулятивный М830, подкалиберный кумулятивно-осколочный М830А1, подкалиберный бетонобойно-фугасный М908, с готовыми шариковыми поражающими элементами М1028.
В связи с большим диаметром гильз 120 мм выстрелов боекомплект сокращён до 40 (42 на М1А1НС и М1А2): 34 в нише башни (36 на М1А1НС М1А2) и 6 в корпусе танка; укладка на полике башни отменена.
Вспомогательное вооружение представлено 7,62-мм пулемётом M240, спаренным с пушкой, вторым таким же пулемётом, установленным перед люком заряжающего, и 12,7-мм пулемётом М2, смонтированным на командирской башенке. Боекомплект 11.400 патронов калибра 7,62-мм и 1000 патронов калибра 12,7-мм. На бортах башни установлены два 66-мм шестиствольных гранатомётов М250 (четыре четырёхствольных гранатомёта М257 на танках М1А1 и М1А1НС корпуса морской пехоты) для поставки дымовых завес.
СУО и приборы наблюдения
На М1 «Абрамс» установлена достаточно современная система управления огнём фирмы Хьюз Эйркрафт. В основной прицел наводчика GPS встроены лазерный дальномер и тепловизионный прибор.
Также у командира имеется трёхкратный нестабилизированный перископический прицел М938 для стрельбы из 12,7-мм пулемёта, установленный во вращающейся башенке. Для кругового обзора по периметру командирской башенки также установлены 6 перископов. Электронный баллистический стабилизированный прицел командира CITV.
Усовершенствованию подверглась бортовая аппаратура. Внедрена танковая информационно-управляющая система (ТИУС) IVIS, инерциальная навигационная система, новая радиостанция. Отдельные электронные системы связаны между собой через шину данных MILSTD 1553D.
Двигатель
Газотурбинный двигатель AVCO Lycoming AGT-1500 выполнен в едином блоке с автоматической гидромеханической трансмиссией X-1100-3B. Блок массой 3860 кг может быть заменён менее чем за 1 ч.
AGT-1500 является трёхвальным двигателем с двухкаскадным осецентробежным компрессором, индивидуальной камерой сгорания тангенциального расположения, свободной силовой турбиной с регулируемой сопловым аппаратом и стационарным кольцевым пластинчатым теплообменником. Сопловые и рабочие лопатки первой ступени турбины высокого давления охлаждаются воздухом, отбираемым на выходе из компрессора и подаваемым через отверстия в хвостовиках лопаток. Максимальная температура газа в турбине 1193 °C. Редуктор, размещённый внутри корпуса теплообменника, уменьшает число оборотов на выводном валу ГТД до 3000 об/мин. Двигатель обеспечивает танку М1 «Абрамс» высокую приёмистость — до скорости 30 км/ч танк разгоняется за 6 с.
Оценка машины
Уязвимые места танка
По данным сайта btvt.narod.ru, применение танка в Ираке выявило целый ряд его недостатков. Утверждается, что лобовая броня является довольно прочной, но боковая, верхняя и задняя уязвима для любого гранатометного огня. Со ссылкой на неназываемых зарубежных специалистов сайт сообщает, что реактивные гранаты ПГ-7В для РПГ-7 с вероятностью 55 % поражают «Абрамс» в борт башни и борт корпуса над катками; с вероятностью 70 % — в крышу башни (однако не указан угол обстрела). Также следует отметить,что для применения 12,7 мм пулемета, смонтированного на башне, следует открывать люк, при этом у стрелка ведущего огонь из пулемета в значительной степени открыта верхняя половина тела.
Потери
Согласно приведенным генерал-майором Т. Такером сведениям, по состоянию на февраль 2005 г. повреждения различных степеней тяжести получили 70% танкового парка из 1135 «Абрамсов», развернутых в Ираке; из них 80 машин оказались повреждены тяжело, и для капитального ремонта их потребовалось отвезти на завод-изготовитель; в свою очередь из них 17 было оценено как не подлежащие восстановлению. Таким образом, безвозвратные потери составили всего 5% от общего количества поврежденных танков.
По некоторым данным, через год, в феврале 2006 г., число уничтоженных в Ираке М1 всех модификаций увеличилось до 20.
Цена
Средняя балансовая цена танка в модификации М1А2 составляет около 6 миллионов долларов США (данные на 1999 год).
В то же время, закупочная стоимость танка значительно ниже: так, вновь построенные M1A1 SA, поставляемые в ВС Ирака, были оплачены производителю из расчета 1,4 млн доллара за машину; для Австралии M1A1 AIM с более совершенной комплектацией, однако полученные из запасов армии США, обошлись в 1,18 млн за каждый танк.
Стоимость капитального ремонта с глубокой модернизацией по программе Abrams Integration Management, включающей установку АСУ FBCB2, новых тепловизионных камер, модернизацию брони и т. д., составляет 0,7-1 млн долларов. Стоимость наиболее комплексной модернизации до уровня M1A2 SEP, включающую замену боевого отделения целиком, в разные годы колебалась от 1,4 до 2,6 млн долларов.
Тактико-технические характеристики
Бронирование
Тип брони: катаная стальная и комбинированная, противоснарядная
Вооружение
Пушка:
- калибр и марка : 105-мм M68 (начиная с M1A1 — 120-мм М256)
- тип пушки: нарезная (начиная с M1A1 — гладкоствольная)
- боекомплект: 55 (начиная с M1A1 — 42)
- прицелы: перископический монокулярный GPS со встроенным лазерным дальномером, телескопический M920, монокулярный M919
Пулемёты 1×12,7-мм M2HB, 2×7,62-мм M240
Подвижность
Двигатель:
- тип: газотурбинный
- мощность л. с.: 1500
Скорость:
- по шоссе, км/ч: M1 — 72; M1A2 — 70
- по пересечённой местности, км/ч: 48,3
Запас хода, км: 410
Преодолеваемые препятствия:
- подъём, град.: 30
- стенка, м: 1,2
- ров, м: 2,7
- брод, м: 1,2
